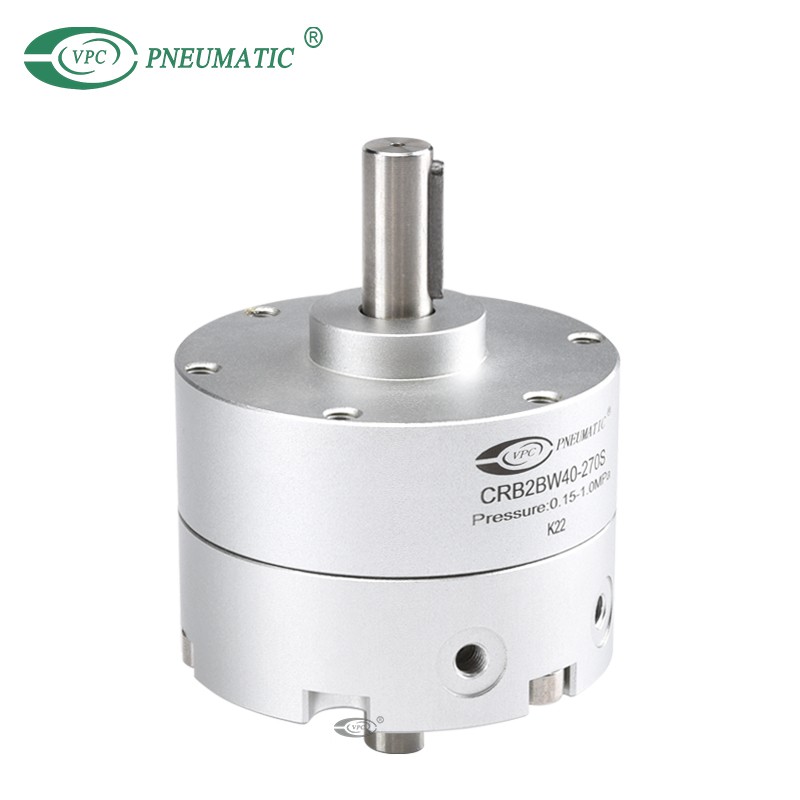

CRB2BW40-270S
VPC Pneumatic
8412310090
| Material: | |
|---|---|
| Rangos de diámetro: | |
| Temperatura de trabajo: | |
| Estado de Disponibilidad: | |
Descripción del Producto
1. Muchas variaciones de la forma del extremo del eje (6 tipos)
La posición de montaje del detector magnético compacto se puede ajustar libremente. El interruptor se puede fijar en la posición deseada en dirección circunferencial.
2. Montaje directo
El cuerpo del actuador giratorio se puede montar directamente. (No es posible montar directamente para los tamaños 10 a 40 con unidades funcionales).
3. Ubicación del puerto de conexión: Puerto lateral o Puerto axial
La ubicación del puerto se puede seleccionar según la aplicación. (Los tamaños 10 a 40 con unidades se montan con conexión lateral únicamente).
4. El tipo de paleta doble está estandarizado para 90° y 100°.
Las dimensiones exteriores del tipo de paleta doble son equivalentes a las del tipo de paleta simple (excepto el tamaño 10). La construcción de doble paleta puede obtener el doble de torque que la del tipo de paleta simple.
Aplicaciones industriales
Manipulación de semiconductores: movimiento sin grasa y de alta precisión para el procesamiento de obleas.
Pick-and-Place médico: tamaño compacto para automatización de laboratorio y diagnóstico clínico.
Ensamblaje de componentes electrónicos: movimiento giratorio rápido para líneas de recogida y colocación de teléfonos inteligentes y microcomponentes.
Pinzas robóticas compactas
Especificaciones del producto
Especificaciones de doble paleta
Diámetro interior (mm) | 10 | 15 | 20 | 30 | 40 | |
| Ángulo de rotación | 90°, 100° | |||||
| Medio de trabajo | Aire (sin lubricante) | |||||
| Presión de prueba | 1.05 MPA | 1,5MPa | ||||
| Temperatura de trabajo | 5 a 60 ℃ | |||||
| Máx. presión de trabajo | 0,7 MPa | 1,0 MPa | ||||
| Mín. presión de trabajo | 0,2 MPa | 0,15 MPa | ||||
| Rango de ajuste del tiempo de rotación s/90° *1) | 0,03 a 0,3 | 0,04 a 0,3 | 0,07 a 0,5 | |||
| Energía cinética permitida | 0,0003 J | 0,0012 J | 0,0033 J | 0,02 J | 0,04 J | |
| Carga del eje | Carga radial permitida | 15 norte | 15 norte | 25 norte | 30 norte | 60 norte |
| Carga de empuje permitida | 10 norte | 10 norte | 20 norte | 25 norte | 40 N | |
| Ubicación del puerto | Puerto lateral o puerto axial | |||||
| Tamaño de conexión (conexión lateral, conexión axial) | M3×0,5 | M5×0,8 | ||||
| Rango de ángulo ajustable *2) | 0 a 90° | |||||
*1) Asegúrese de utilizar el actuador dentro del rango de velocidad ajustable. Exceder el rango de velocidad baja (0,3 s/90°) puede provocar que la unidad se atasque o no funcione.
Para el tamaño 10, cuando se requiere el funcionamiento a la velocidad máxima (0,03 s/90°), la presión de funcionamiento debe establecerse en 0,35 MPa o más.
*2) El rango de ajuste en la tabla es para 100°.
Especificación de paleta única
Diámetro interior (mm) | 10 | 15 | 20 | 30 | 40 | |
| Ángulo de rotación | 90°, 180°, 270° | |||||
| Medio de trabajo | Aire (sin lubricante) | |||||
| Presión de prueba | 1.05 MPA | 1,5MPa | ||||
| Temperatura de trabajo | 5 a 60 ℃ | |||||
| Máx. presión de trabajo | 0,7 MPa | 1,0 MPa | ||||
| Mín. presión de trabajo | 0,2 MPa | 0,15 MPa | ||||
| Rango de ajuste del tiempo de rotación s/90° *1) | 0,03 a 0,3 | 0,04 a 0,3 | 0,07 a 0,5 | |||
| Energía cinética permitida* 1) | 0,00015 J | 0,001 J | 0,003 J | 0,02 J | 0,04 J | |
| 0,00025 J | 0,0004 J | 0,015 J | 0,03 J | |||
| Carga del eje | Carga radial permitida | 15 norte | 15 norte | 25 norte | 30 norte | 60 norte |
| Carga de empuje permitida | 10 norte | 10 norte | 20 norte | 25 norte | 40 N | |
| Ubicación del puerto | Puerto lateral o puerto axial | |||||
| Tamaño del puerto (con puerto lateral, con puerto axial) | M3×0,5 | M5×0,8 | ||||
| Rango de ángulo ajustable *3) | 0 a 230° | 0 a 240° | 0 a 230° | |||
*1) Asegúrese de utilizar el actuador dentro del rango de velocidad ajustable. Exceder el rango de velocidad baja (0,3 s/90°) puede provocar que la unidad se atasque o no funcione.
Para el tamaño 10, cuando se requiere el funcionamiento a la velocidad máxima (0,03 s/90°), la presión de funcionamiento debe establecerse en 0,35 MPa o más.
*2) Los números superiores en esta sección de la tabla indican el factor de energía cuando se usa el tope de goma (al final de la rotación), y los números inferiores indican el factor de energía cuando no se usa el tope de goma.
*3) El rango de ajuste en la tabla es para 270°.
