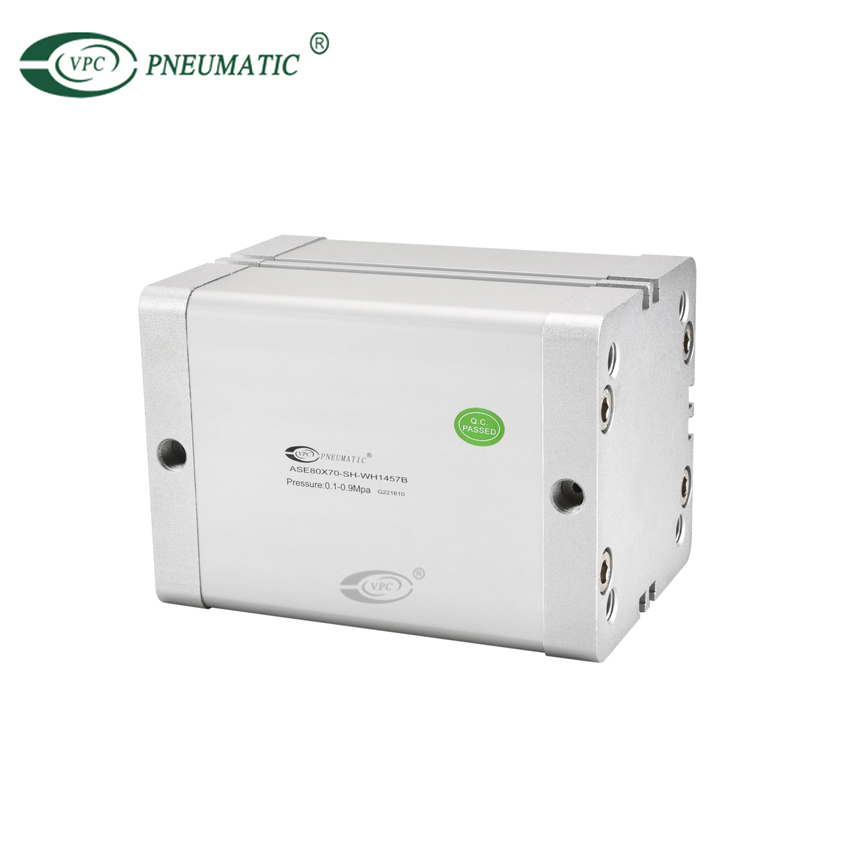

Cilindro neumático compacto serie ACE ADN, extensión de resorte de simple efecto

Los actuadores compactos son más eficientes en espacio, un tercio de la longitud de un cilindro de perfil ISO equivalente.El ASE más nuevo es el estándar ISO 21287 y ahorra un 50 % de espacio en la instalación en comparación con los cilindros estándar ISO 15552.Acepta interruptor de láminas estándar.
Cuerpo material:
Aburrir:
Rango de carrera:
Garantía de calidad:
Estado de Disponibilidad:
  • ACE(ADN) 80x70
  • VPC Pneumatic
  • 8412310090

Descripción del producto

Característica de producto

1. De conformidad con ISO21287 estándar, el tamaño de montaje está de moda.

2. El cuerpo del cilindro se conecta con las roscas de la cubierta delantera y trasera, formando una alta resistencia y un mantenimiento conveniente.

3. El diámetro interno del cuerpo se trata con laminado seguido de un tratamiento de anodizado duro, formando una excelente resistencia a la abrasión y durabilidad.

4. El sello del pistón adopta una estructura de sello bidireccional heterogénea.Tiene una dimensión compacta y la función de reserva de aceite.

5. La estructura compacta puede ahorrar efectivamente un cincuenta por ciento de espacio de instalación con Cilindro estándar ISO15552.

6. Hay ranuras para interruptores magnéticos alrededor del cuerpo del cilindro, lo cual es conveniente para instalar el interruptor de inducción.

7. El parachoques está disponible y puede absorber energía excreciente.

8. Instalación accesorios con varias especificaciones es opcional.


 Símbolo

símbolo del cilindro neumático

    Codificador de pedidos     Cilindro compacto serie ACE

AS    20   x   30     S   B

① ACE → Modelo

AS Cilindro compacto (Doble efecto)
Plaza bursátil norteamericana
Cilindro compacto (extensión de resorte de simple efecto)
COMIÓ Cilindro compacto (Retorno por muelle de simple efecto)
ACED

Cilindro compacto (Doble vástago)

ACEJ Cilindro compacto (carrera ajustable)
TACE Cilindro compacto (Doble efecto antigiro con yugo)
TACADO
Cilindro compacto (Doble vástago antigiro con yugo)


② 20 → Diámetro

Modelo El tamaño del agujero
ACE/ACED/ACEJ 12 16 20 25 32 40 50 63 80 100 125
ASE/ATE/TACE/TACED 12 16 20 25 32 40 50 63 80 100


③ 20 → Carrera

Consulte la tabla de trazos para obtener más información.


④ S → Imán

Vacío sin imán
S Con  imán


⑤ B → Tipo de varilla

Modelo Tipo de varilla
ACE/ACED/ACEJ/ASE/ATE En blanco: Rosca hembra
B: Rosca macho
TACE/TACADO No


⑥ □ → Tipo de varilla

Modelo Tipo de montaje
Todo el modelo En blanco: sin accesorios

AS

Plaza bursátil norteamericana

COMIÓ

FA: tipo de FA
FB: tipo de FB
CA: tipo CB
CB: tipo de CB
FTC: tipo de FTC
LB: tipo de LB
SDB: tipo SDB

ACED

ACEJ

FA: tipo de FA
FTC: tipo de FTC
LB: tipo de LB
TACADO FB: tipo de FB


→ Tipo de hilo

Vacío PT
G G
T TNP

※El hilo estándar está en blanco aquí.


Estructura interna y material de las partes principales

Estructura del cilindro neumático ACE

Especificaciones del producto

Especificaciones

Diámetro (mm)121620253240506380100125
medio de trabajoAire limpio (filtración de 40 um)
tipo de actuaciónDoble efecto
Tipo de empuje de acción simple, tipo de tracción de acción simple
PresiónDoble efecto: 0,1 a 1,0 Mpa (14 a 145 psi)
Efecto simple: 0,2 a 1,0 Mpa (28 a 145 psi)
Presión garantizada1,5 MPa (215 psi)
Rango de velocidadDoble efecto: 30 a 500 mm/s        Simple efecto: 50 a 500 mm/s
Tolerancia del golpeCarrera≤100+1.0   Carrera> 100+1.5
Tipo de cojínParachoque
Tamaño del puertoM5X0.8G1/8G1/4

Carrera

Tamaño del orificio (mm)Carrera estándar (mm)máx.carrera estándar
Tipo comúnDoble efecto125 10 15 20 25 30 35 40 45 5050
165 10 15 20 25 30 35 40 45 50 55 60 70 7575
205 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
255 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150150
32 405 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200200
50 635 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250250
80 100 1255 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300300
simple efecto125 1010
16~1005 10 15 20 2525
Yugo antigiroDoble efecto125 10 15 20 25 30 35 40 45 5050
165 10 15 20 25 30 35 40 45 50 55 60 70 7575
20 255 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
32 405 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
50 635 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
80 1005 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100


Dimensiones principales

Dimensiones del cilindro neumático ASE

Dimensiones del cilindro de aire ASE

Dimensiones del pistón neumático ACE

Preguntas frecuentes sobre productos

P1: ¿Cómo puedo aumentar la presión en mi cilindro neumático?

R: Otra forma de aumentar o disminuir las fuerzas generadas por el cilindro es elegir un cilindro con un diámetro más significativo (mayor fuerza) o más pequeño (menor fuerza).Recuerde, cuanto mayor sea el diámetro, mayor será el área de superficie del pistón y mayor será la presión.


P2: ¿Cómo se ajusta la velocidad del cilindro de aire?

R: Cuando el pistón del cilindro se extiende, el aire detrás de él se comprime porque el aire no puede escapar fácilmente.Cuando aprieta el tornillo de control de flujo, el movimiento del pistón se ralentiza porque el aire se restringe aún más.Controla la velocidad de un cilindro o restringe el flujo de aire.Simplemente gire la válvula de aguja para ajustar la velocidad del aire.


P3: ¿Cuánta fuerza puede producir un cilindro neumático?

R: La unidad de fuerza teórica del cilindro de aire es N, como un diámetro de 32 mm a 0,1 Mpa, la fuerza de empuje de trabajo es 80,4 N.El gráfico se deriva de la fórmula de cálculo de la fuerza teórica solo como referencia.

tabla de fuerzas de cilindro neumatico

calculadora de fuerza de cilindro neumatico


P4: ¿Venden kits de reparación de cilindros neumáticos?

R: Sí, vendemos todo tipo de kits de reparación de cilindros y otros accesorios.Por favor, póngase en contacto con nosotros si necesita alguno.
