Medio de trabajo: | |
---|---|
Temperatura de trabajo: | |
Rango de presión: | |
Precisión del filtro: | |
material del cuenco: | |
Estado de Disponibilidad: | |
Descripción del producto

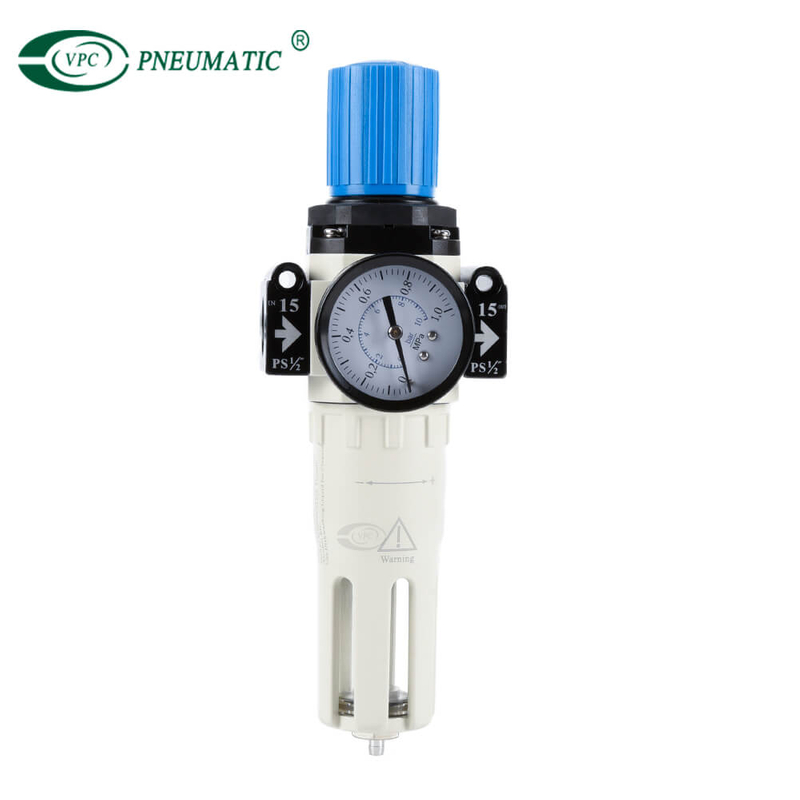

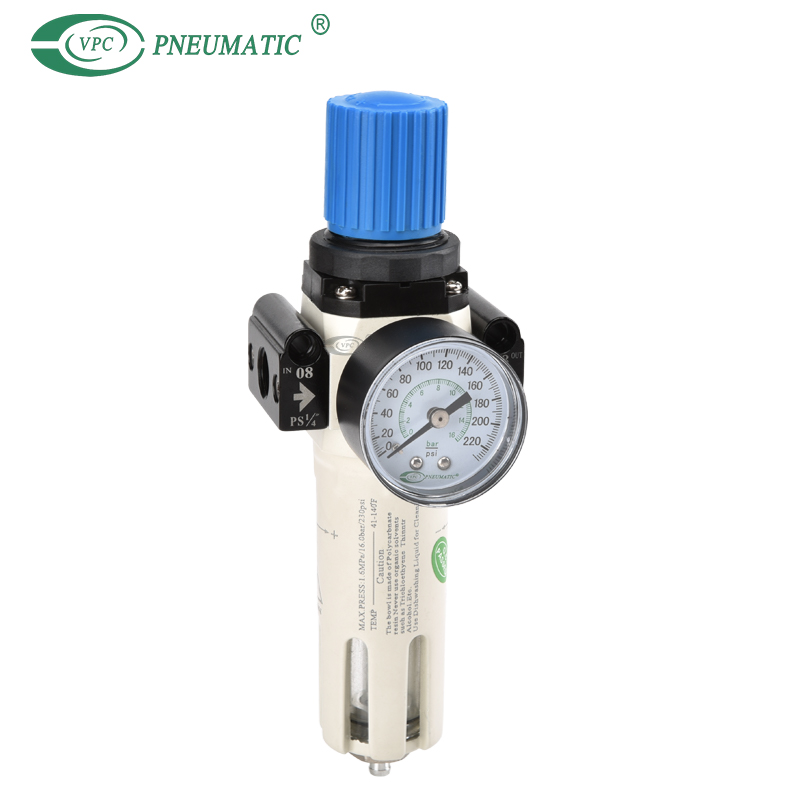

* Filtrar y el regulador de presión combinan una sola unidad y limpian el aire comprimido de aceite fluido, condensación y partículas de suciedad.Para aplicaciones especiales, el elemento filtrante de 20 μm se puede reemplazar por un elemento filtrante de 5 μm.
* Los realidad virtual mantenga la entrada de una presión de operación constante a pesar de la fluctuación en la presión de la línea y la cantidad de aire consumido.
Nota
* Presión máxima para Serie V drenaje automático es 0.8Mpa.
* Presión máxima para el tipo de baja presión: 0,4 Mpa.
* Roscas G, PT y NPT disponibles.
Especificaciones del producto
Modelo | VFR200-06 | VFR200-08 | VFR400-08 | VFR400-10 | VFR400-15 | VFR600-20 | VFR600-25 | |
medio de trabajo | Aire limpio (filtración de 40 μm) | |||||||
Agujero de puerto | G1/8 | G1/4 | G1/4 | G3/8 | G1/2 | G3/4 | G1 | |
Precisión de filtrado | 25 μm, 5 μm | |||||||
Presión de prueba | 0,15 a 0,8 MPa (20 a 116 Psi)/0,15 a 1,2 MPa (20-174 Psi) | |||||||
Presión máxima de trabajo | 1,0 MPa (145 psi)/1,6 MPa (230 psi) | |||||||
Min. Presión de trabajo | 0,8 MPa (116 psi)/1,0 MPa (230 psi) | |||||||
Temperatura de trabajo | 5 a 60 ℃ | |||||||
Capacidad del recipiente de drenaje | 15cc | 80cc | 230cc | |||||
Constituir | Unidad reguladora | VR200-06 | VR200-08 | VR400-08 | VR400-10 | VR400-15 | VR600-20 | VR600-25 |
Filtrar unidad | VF200-06 | VF200-08 | VF400-08 | VF400-10 | VF400-15 | VF600-20 | VF600-25 |
Dimensiones principales
Preguntas frecuentes sobre productos
Q1.¿Qué hace un filtro regulador?
Se utiliza un regulador para controlar la velocidad y precisión del flujo de líquidos y aire, mientras que el filtro limpia el aire que viaja desde el compresor.
Q2.¿Cuál es el propósito del regulador de filtro?
El propósito de un regulador de filtro es limpiar la línea de aire de humedad y partículas mientras reduce la presión de aire a un punto establecido.Esto es esencial cuando se trata de proteger costosos equipos de laboratorio, posicionadores de válvulas o transductores I/P.
Q3.¿Cómo elijo un regulador de filtro de aire?
Al seleccionar un regulador de presión de aire, es importante considerar el rango de fluctuación en la presión de entrada, así como la presión de salida requerida.También se debe considerar la posible variación en el caudal para garantizar que el regulador no falle en la aplicación deseada.
Q4.¿Qué es primero el filtro o el regulador?
Por lo general, después de la válvula de cierre, el filtro es el primer componente de la línea de aire;luego el regulador;y finalmente, el lubricador.Los filtros están disponibles en diferentes variedades para permitirles eliminar el aceite, las partículas, el agua y los olores del aire comprimido.
