Controlador de velocidad de la serie AS-FS con indicador, tipo de codo

Controlador de velocidad de la serie AS-FS con indicador, tipo de codo

El controlador de velocidad AS-FS con indicador es un dispositivo de control de flujo preciso y eficiente diseñado para permitir el control de las tasas de flujo de aire, asegurando un rendimiento óptimo de los cilindros y actuadores neumáticos.
1. La ventana indicadora permite la verificación numérica de la configuración de la velocidad de flujo, lo que puede reducir significativamente el tiempo de ajuste y los errores.
2. Opciones de tamaño corporal disponibles en diferentes tamaños para acomodar varios diámetros y requisitos de flujo de tubos.
3. Tipo de control Características Una manija de tipo de bloqueo de empuje más grande para un fácil funcionamiento.

Model:
AS2201FS-02-06S
Marca:
VPC Pneumatic

Medio de trabajo:	Aire comprimido
Escribe:	Codo Universal
Tipo de hilo:	R, NPT, G
Garantía de calidad:	2 años
Disponibilidad:



Consultar Añadir al carrito

Descripción del Producto

■ Característica del producto

1. La indicación numérica de las rotaciones de la perilla de caudal reduce el tiempo de ajuste de flujo y los errores de configuración.

2. 4 Las instrucciones de la ventana indicadora ofrecen visibilidad mejorada, 0 °, 90 °, 180 °, 270 °.

3. Paya de tipo de bloqueo de empuje más grande, fácil para convertir la perilla grande fácil de hacer ajustes finos. Y el marcado de cada marca de 90 ° permite un funcionamiento más fácil.

4. Reproducibilidad mejorada de la velocidad de flujo. Posición de perilla estable cuando está completamente cerrado (sin caudal) en la cara de contacto

tapón (tapón giratorio). Variaciones mínimas de caudal entre las rotaciones de la perilla.

5. Los accesorios de un toque facilitan insertar y quitar el tubo.

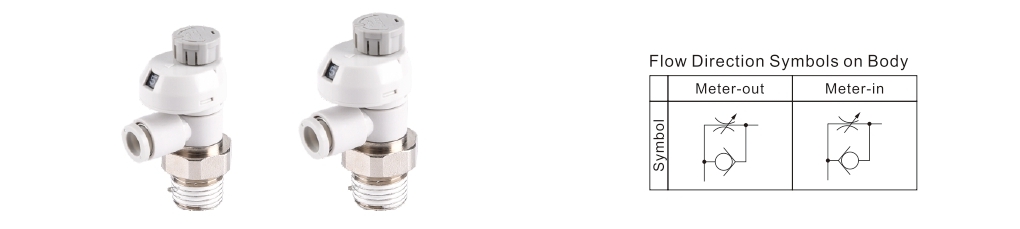

■ Símbolo

Controlador de velocidad de la serie AS-FS con símbolo indicador

controlador de velocidad

Especificaciones del producto

■ Especificaciones

Medio de trabajo	Aire
Presión de prueba	1.5 MPa
Presión de trabajo	1 MPa
Min. Presión de trabajo	0.1 MPa
Temperatura de trabajo	-5 a 60 ℃ (sin congelación)
Material de tubos aplicable	Nylon, nylon suave, poliuretano, fep, PFA

* Use precaución con respecto al máximo. Presión de funcionamiento cuando se usa tubería blanda de nylon o poliuretano.

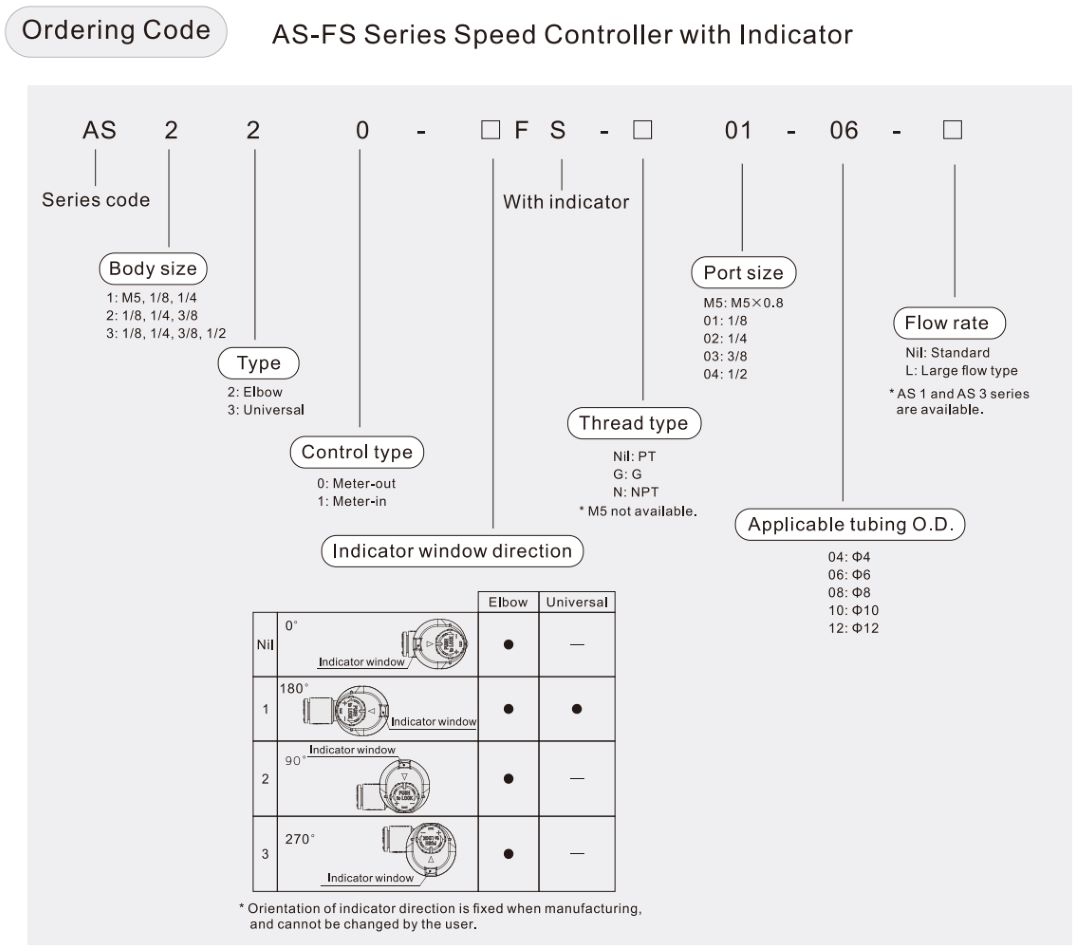

■ Modelo

Modelo	Tamaño de puerto		Método de sello	Tubo aplicable OD					Max. número de rotaciones
				Tamaño métrico
				4	6	8	10	12
AS1 □ '1FS □ -M5 □	M5x0.8		Sello de la junta	●	●	●			8
AS1 □ '1fs □ -U10/32 □	10-32UNF		Sello de la junta	●	●	●			8
AS2 □ '1fs □-□ 01	R npt	1/8	Sellador	●	●	●	●		10
AS2 □ '1fs □-□ 02		1/4		●	●	●	●
AS3 □ '1fs □-□ 02		1/4				●	●	●
AS3 □ '1fs □-□ 03		3/8				●	●	●
AS4 □ '1fs □-□ 04		1/2					●	●
AS2 □ '1FS □ -G01	G	1/8	Sello de la cara	●	●	●	●
AS2 □ '1FS □ -G02		1/4		●	●	●	●
AS3 □ '1FS □ -G02		1/4			●	●	●	●
AS3 □ '1FS □ -G03		3/8			●	●	●	●
AS4 □ '1FS □ -G04		1/2					●	●

*1. 'Sin sellador ' se puede seleccionar como una opción estándar.

*2. Solo el tubo de poliuretano es aplicable para 2.

*3. Existen diferencias en la velocidad real como por la ventana indicadora sobre el número máximo de rotaciones dependiendo del producto individual.

*4. El tipo universal no está disponible.

■ caudal y conductancia sonora

Modelo		AS1 □ '1FS-M5 □	AS2 □ '1FS-01		AS2 □ '1FS-02			AS3 □ '1fs			AS4 □ '1fs
Tubo OD	Tamaño métrico	Ф4 ф6	Ф4	Ф6 ф8 ф10	Ф4 '	Ф6	Ф8 ф10	Ф6	Ф8	Ф10 ф12	Ф10	Ф12


V valores: conductancia sónica DM³/(S.Bar)	Flujo libre	0.3	0.6	0.6	1	1.3	0.5	1.6	1.7	2.5	4.4	4.8
	Flujo controlado	0.3	0.7	0.8	0.9	1.3		2.1	2.4	3.3	4.4	4.9
valores b: relación de presión crítica	Flujo libre	0.4	0.2	0.3	0.3	0.4		0.4		0.3	0.3
	Flujo controlado	0.2	0.2	0.3	0.3			0.3			0.3
