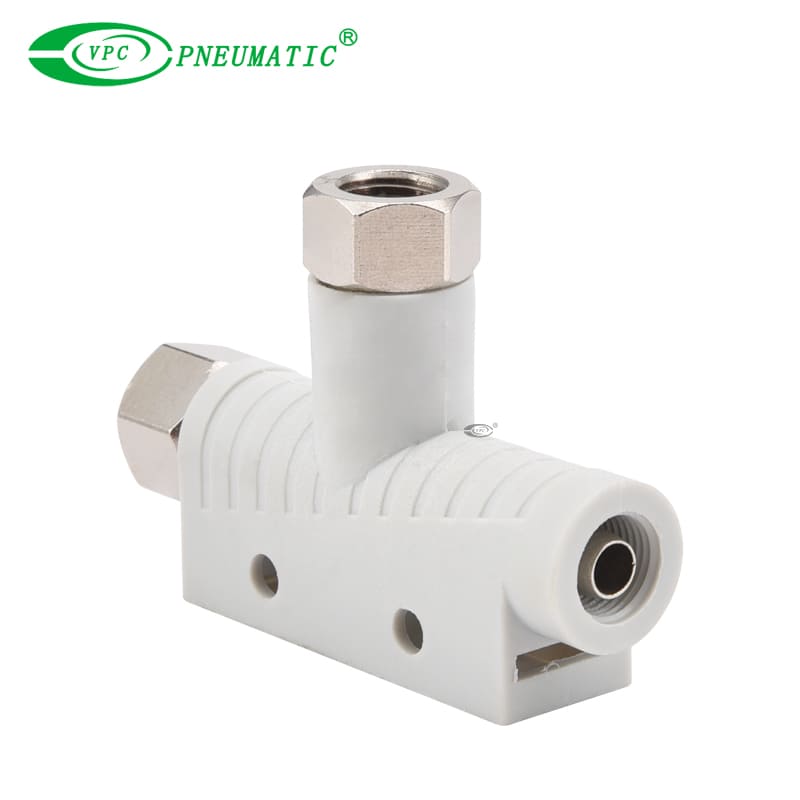

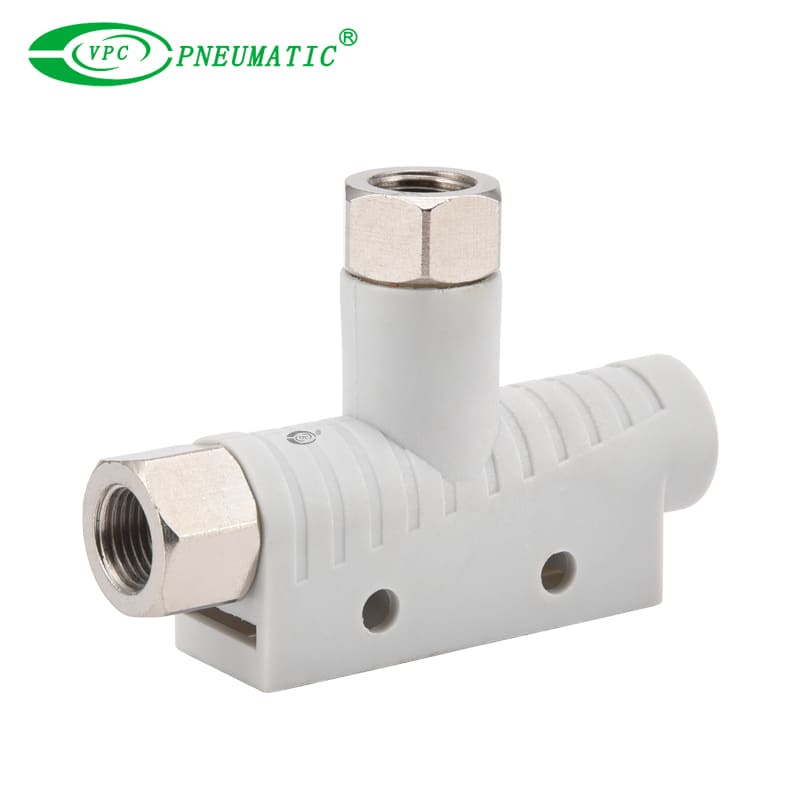

VBP 10
VPC Pneumatic
8481804090
Medio de trabajo: | |
---|---|
Temperadora de trabajo.: | |
Estado de Disponibilidad: | |
Descripción del Producto
1. Diseño integrado todo en uno
Combina el eyector de vacío, las válvulas de control, el filtro y el silenciador en un solo cuerpo compacto. Esto elimina las tuberías y el cableado complejos, simplificando el diseño del sistema y reduciendo el tiempo de instalación.
2. Rendimiento de alta eficiencia
Cuenta con tecnología de eyector avanzada para ofrecer un alto flujo de succión y una generación rápida de vacío al tiempo que minimiza el consumo de aire comprimido, ofreciendo una alternativa altamente eficiente a una bomba de vacío tradicional.
3. Diseño modular y escalable
Disponible como una unidad independiente o fácilmente montada en un colector para sistemas de vacío centralizados de múltiples puntos. Esto proporciona la máxima flexibilidad para el diseño de la máquina y la expansión futura.
4. Control y comentarios integrados
Incluye válvulas integradas de suministro/liberación para un control preciso de los ciclos de agarre y liberación. Un interruptor de presión digital opcional proporciona retroalimentación del sistema en tiempo real y permite establecer niveles precisos de vacío.
Aplicaciones
1. Manejo robótico y herramientas de fin de brazo (EOT)
Su diseño compacto y liviano hace que este generador de vacío sea ideal para montar directamente en los brazos robot, minimizando la inercia y permitiendo movimientos rápidos y precisos.
2. Sistemas automatizados de selección y lugar
Los tiempos de respuesta rápidos y el alto flujo de succión aseguran un agarre confiable y la liberación de los componentes en el ensamblaje de alta velocidad y las líneas de envasado.
3. Sistemas de vacío descentralizados
Una alternativa perfecta a una bomba de vacío central. Colocar un eyector de vacío VBM en cada punto de uso reduce la pérdida de energía de las carreras de tubería largas y mejora la eficiencia general del sistema.
4. Manejo y sujeción de materiales
Adecuado para una amplia gama de aplicaciones, que incluyen manejo de chapa, sujeción de madera y termoformado de plásticos, proporcionando una fuente de vacío a pedido confiable.
Especificaciones del producto
Modelo | Diámetro de la boquilla (mm) | Presión de suministro de aire nominal (barra) | Max. Nivel de vacío (-KPA) | Max. flujo de vacío (NL/min) | Consumo de aire (NL/min) | Nivel de ruido [DB (A)] | Temperatura de trabajo (℃) | Manguera recomendada Dia. (mm) | |
Suministro de aire | Vacío | ||||||||
VBP10 | 1 | 4.5 | 85 | 38 | 50 | 59 | 0 a 60 | Ф 6 | Ф 8 |
VBP15 | 1.5 | 4.5 | 85 | 72 | 110 | 65 | 0 a 60 | Ф 6 | Ф 8 |
※ Nota: Presión máxima de 7bar, presión de funcionamiento estándar 4.5BAR
Modelo | Presión de suministro de aire (barra) | Consumo de aire (NL/min) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | Max. Nivel de vacío (-KPA) |
VBP10 | 4.5 | 50 | 38 | 30 | 26 | 23 | 18.6 | 16 | 11 | 7.0 | 1.8 | 85 |
VBP15 | 4.5 | 110 | 72 | 60 | 52 | 44 | 36 | 30 | 24 | 15.5 | 2.2 | 85 |
Modelo | Presión de suministro de aire (barra) | Consumo de aire (NL/min) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | Max. Nivel de vacío (-KPA) |
VBP10 | 4.5 | 50 | 0.13 | 0.33 | 0.6 | 1 | 1.72 | 3 | - | 85 |
VBP15 | 4.5 | 110 | 0.06 | 0.18 | 0.32 | 0.52 | 0.81 | 1.32 | 2.7 | 85 |
