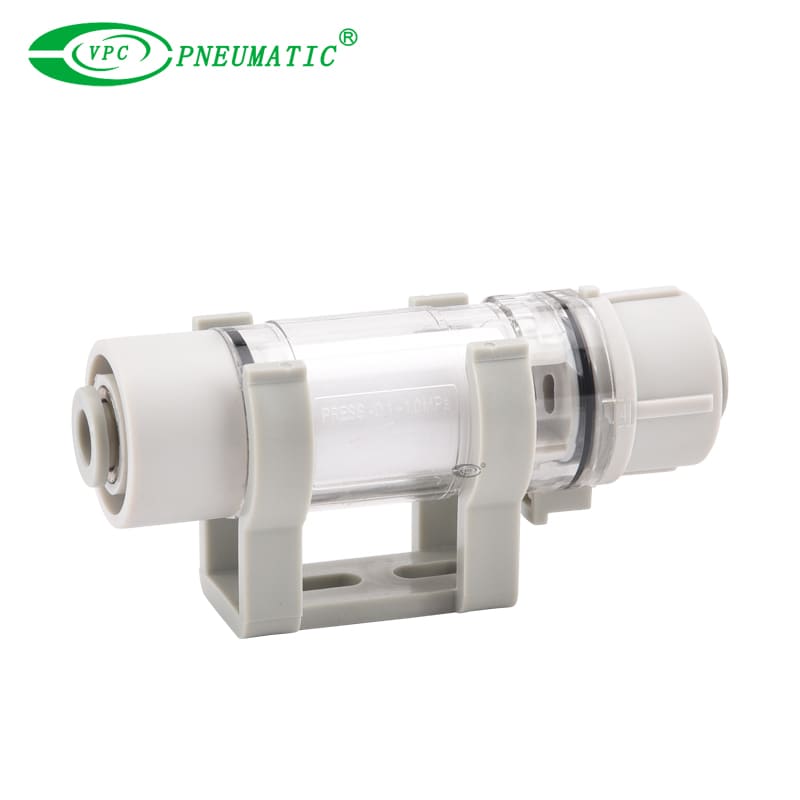

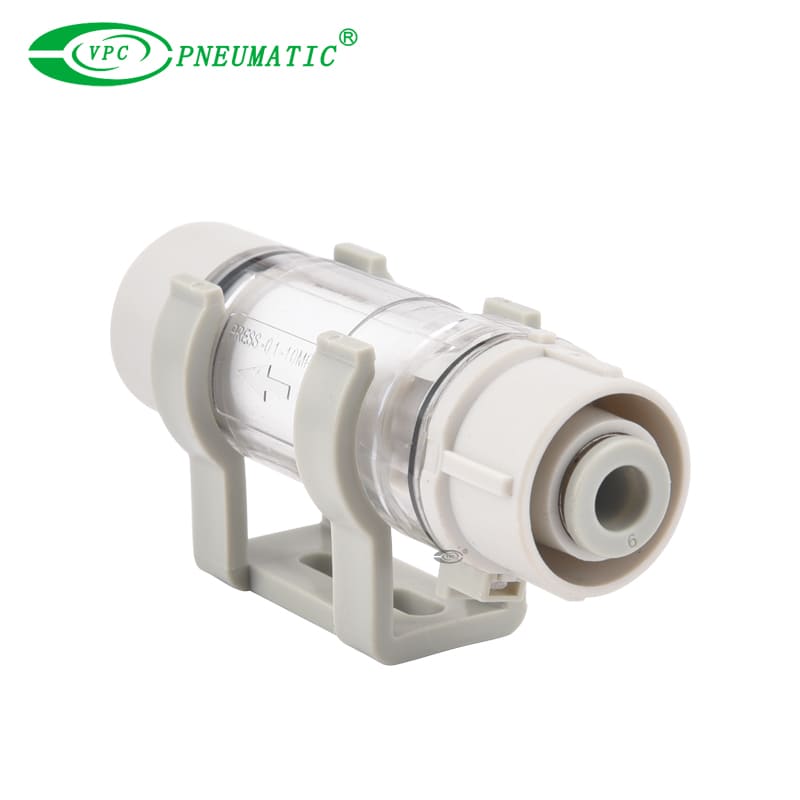

La serie ZFC es compacta y liviana con un diseño de alto flujo, lo que garantiza un rendimiento óptimo del sistema. Su cartucho integrado y su cuerpo claro permiten un reemplazo rápido y sin herramientas e inspección visual. Con accesorios de empuje estándar para una fácil instalación en línea, es la opción perfecta para proteger sus componentes de vacío.
  • ZFC5

  • VPC Pneumatic

  • 8481804090

Líquido:
Tamaños de rosca:
Estado de Disponibilidad:

Descripción del Producto

 Característica del producto

1. Instalación rápida e integración
El diseño en línea permite la instalación directa en la línea de vacío, ahorrando un espacio valioso.
Equipado con accesorios estándar de un toque (empuje) para una conexión rápida de tubo sin herramientas, mejorando significativamente la eficiencia de configuración.
2. Mantenimiento sin herramientas y fácil

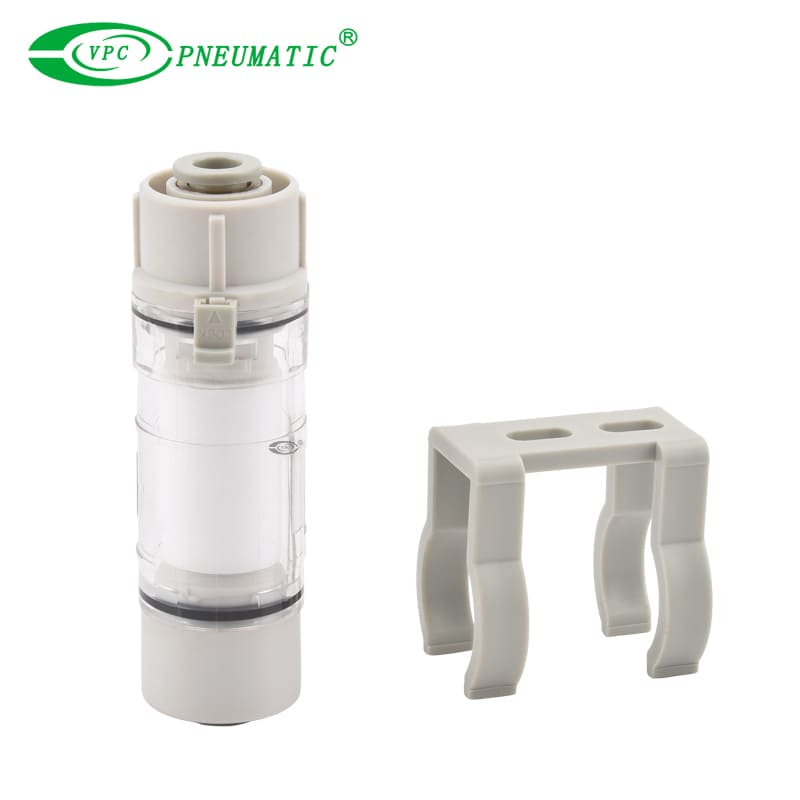

El elemento de filtro integrado y el diseño del cuerpo permiten un proceso de reemplazo simple de un solo paso.
El reemplazo está completamente libre de herramientas; Una simple prensa del mecanismo de liberación minimiza el tiempo de inactividad de mantenimiento.
3. Diseño compacto, el alto flujo
logra la filtración de alta eficiencia dentro de un cuerpo extremadamente compacto y liviano, perfecto para la automatización con restricciones espaciales.
La ruta de flujo interna optimizada de este filtro de aire garantiza una caída de baja presión y mantiene una alta velocidad de flujo, evitando cualquier pérdida de potencia de succión al vacío.
4. Monitoreo visual
Un cuerpo altamente transparente permite a los operadores inspeccionar visualmente la condición del elemento del filtro en cualquier momento.
Esto facilita el mantenimiento preventivo, ayudando a evitar los cierres inesperados del sistema causados por un filtro obstruido.


Aplicaciones
1. Protección frontal del sistema de vacío
Instalado aguas arriba a partir de generadores de vacío, bombas o válvulas solenoides, este filtro de vacío central atrapa efectivamente el polvo y las impurezas, extendiendo la vida útil de los componentes de vacío clave.
2. Sistemas automatizados de selección y lugar
ideales para sistemas automatizados de selección y lugar, se coloca entre la taza de succión y la línea de vacío para evitar que el polvo o los escombros de la pieza de trabajo ingresen al sistema y garanticen un agarre confiable.
3. Electrónica y manejo de semiconductores
esencial en aplicaciones de alta limpieza como el manejo de componentes electrónicos o semiconductores, evitando que las micropartículas contaminen productos o obstruyan los delicados pasajes de vacío.
4. Manejo de piezas industriales generales
Perfecto para el manejo industrial general en entornos con contaminantes en el aire como polvo, chips de madera o trozos de papel, comunes en las industrias de embalaje, carpintería e impresión.

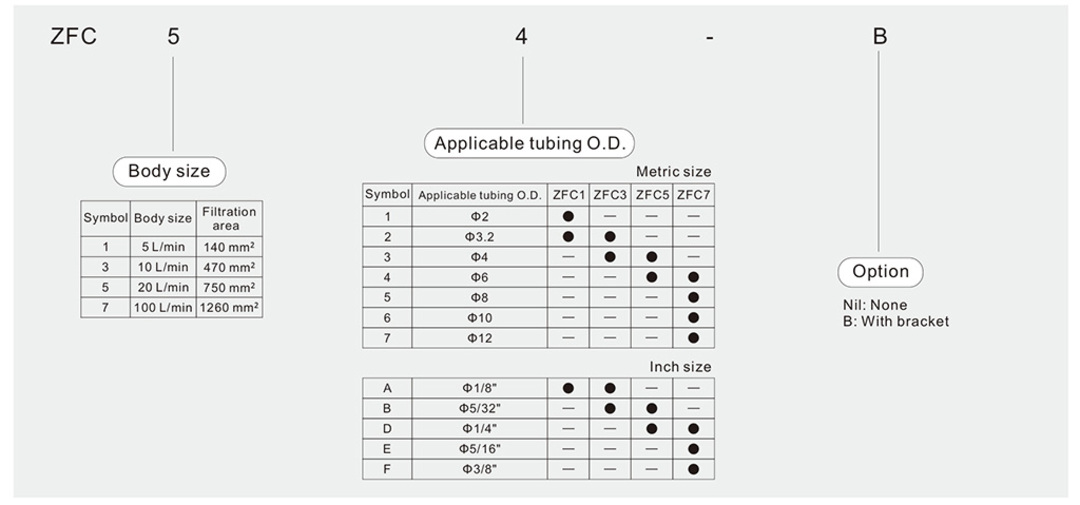

 Símbolo

Filtros de vacío en línea

filtro de aire en línea neumático

Especificación de producto

 Especificaciones

Modelo ZFC1 □ ZFC3 □ ZFC5 □ ZFC7 □

Tamaño de puerto

(Tubo aplicable OD)

Tamaño métrico Φ2 Φ3.2 Φ3.2 Φ4 Φ4 Φ6 Φ6 Φ8 Φ10 Φ12
Tamaño de pulgada Φ 1/8 ' Φ 1/8 ' Φ 5/32 ' Φ 5/32 ' Φ 1/4 ' Φ 1/4 ' Φ 5/16 ' Φ 3/8 '
Medio de trabajo Aire, nitrógeno
Presión de trabajo -100 kPa a 1.0 MPa (a 20 ° C)
Caudal (presión positiva) [l/min]* 15 45 50 80 100 200 250 450 550 650
Caudal (presión de vacío) [L/min] 2 5 7 10 10 20 30 70 80 100
Presión de prueba [MPA] 1.5 (a 20 ° C)
Temperatura de trabajo [° C] 0 a 60
Filtración [μm] 5 (eficiencia de filtración 95%)
Presión diferencial de reemplazo de elementos [MPA] 0.1 (presión de vacío 20 kPa)
Área de filtración [mm²] 140 470 750 1260
Material de tubos aplicable Nylon, nylon suave, poliuretano
Capacidad interna [CM³] 0.5 1.7 4.5 6.0   7.0
Material de caja Policarbonato

* Condiciones de caudal (presión positiva): presión de suministro de 0.7 MPa, caída de presión de 30 kPa


Generador de vacío ZFC


 Características del caudal

Filtro de aire de aire ZFC Filtro de aire en línea



Dimensiones principales

 Dimensiones principales

Filtro de aire SMC ZFC

filtros de vacío neumático

Filtro de vacío SMC

Filtro de succión en línea

Filtro en línea SMC
