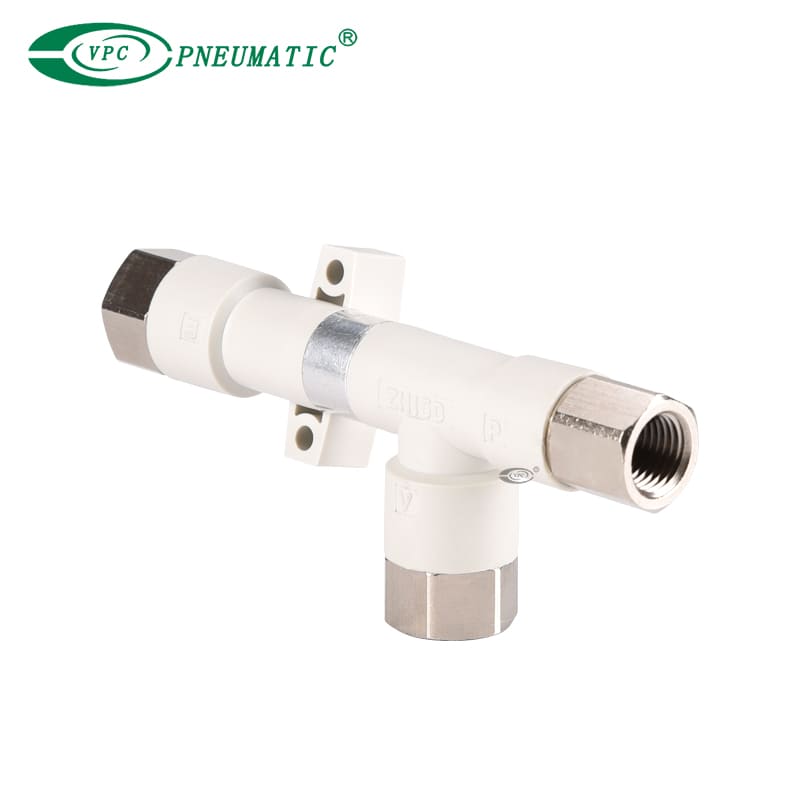

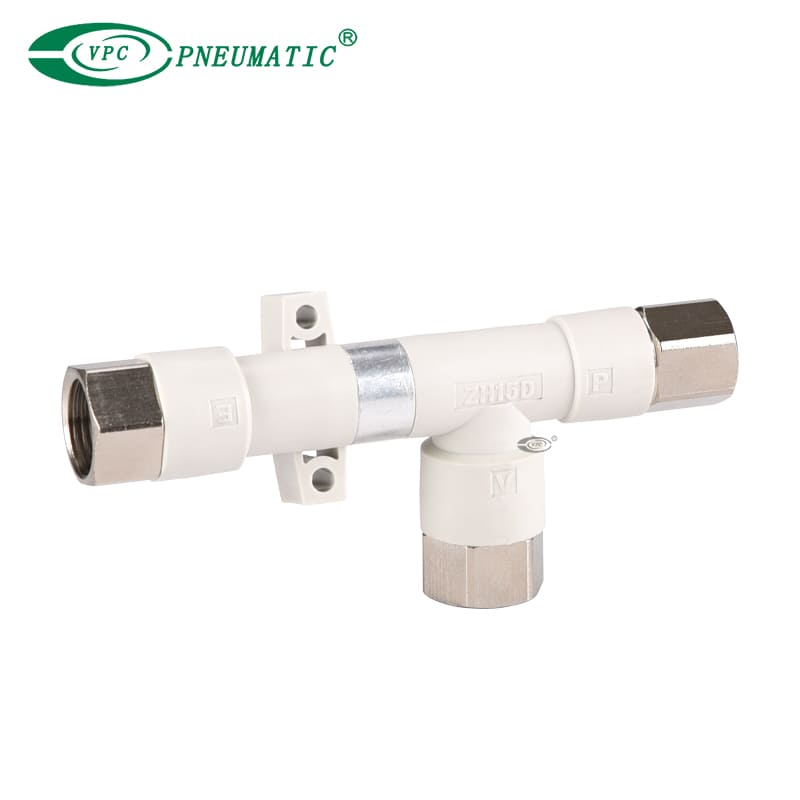

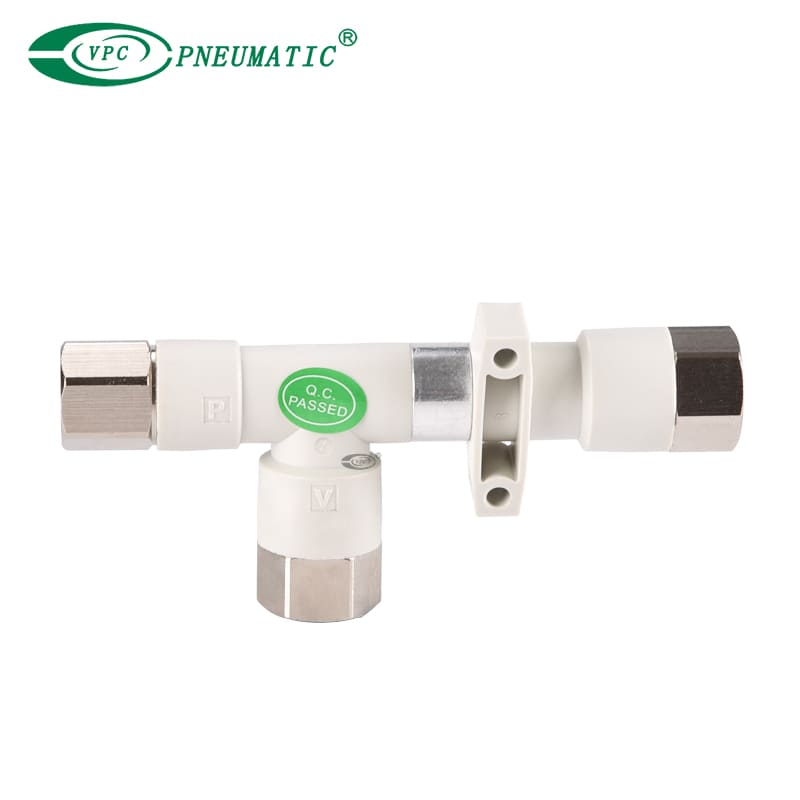

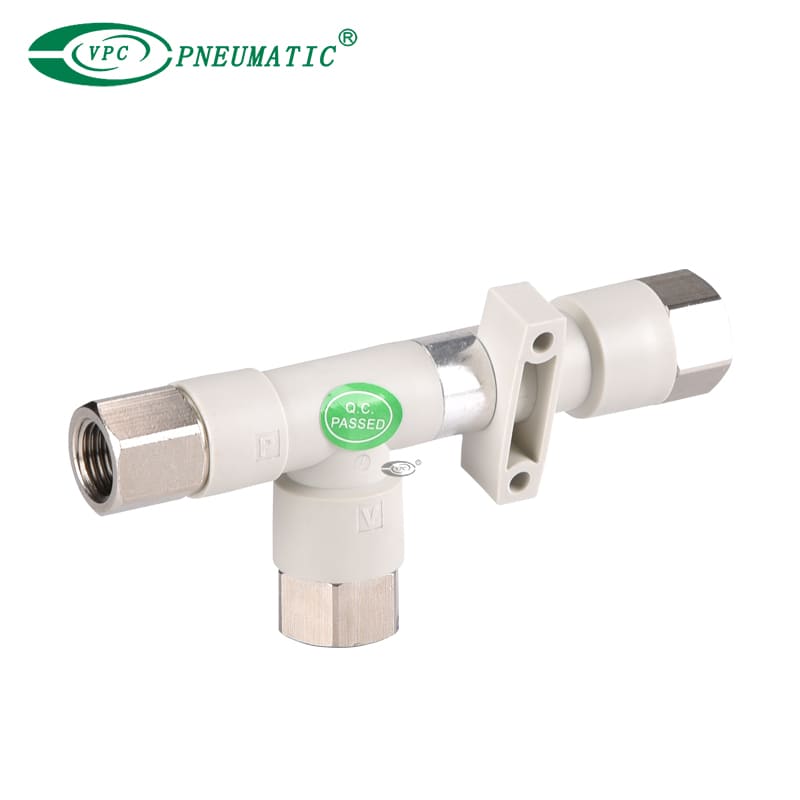

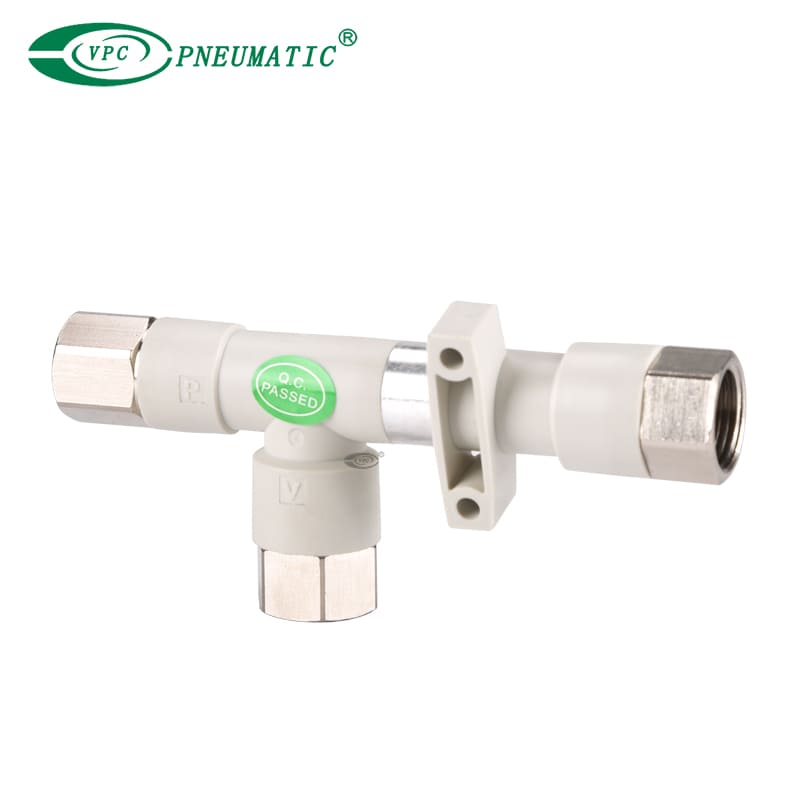

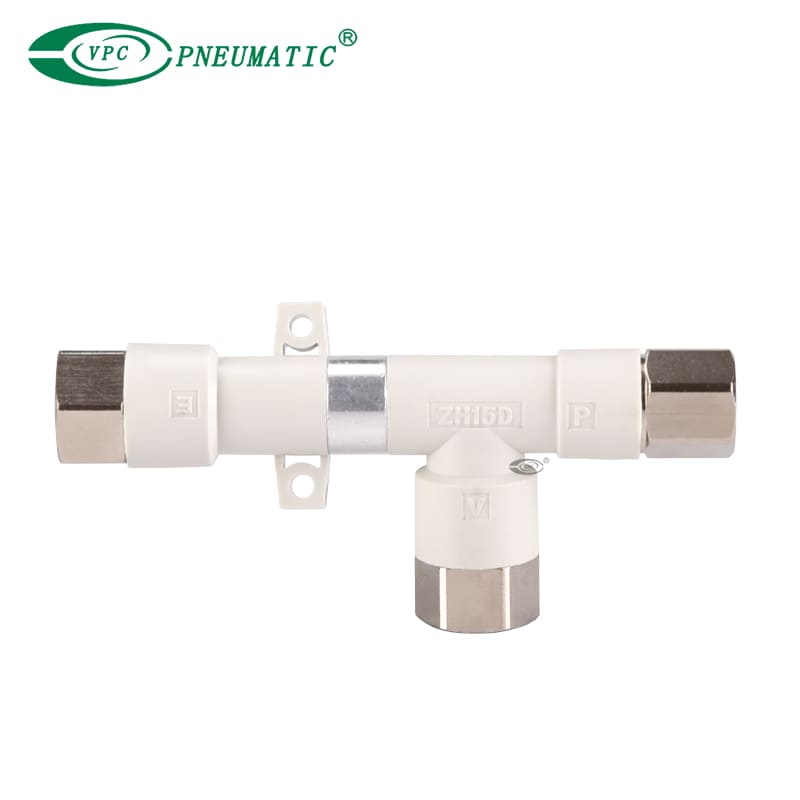

Generador de aspirador de tipo de carrocería de la serie ZH

Vacuum Generator Series ZH ofrece un generador de punto de uso compacto y ligero con flujo estándar y gran capacidad de flujo. Hay dos tipos disponibles: tipo de caja con un escape de silenciador y tipo de cuerpo con escape individual. Además, estos generadores a menudo son más pequeños y más ligeros que las líneas de vacío voluminosas utilizadas en los sistemas de vacío central. Disponible en varios diámetros de boquilla y varios tamaños de puerto.

Modelo:
Zh15d
Marca del producto:
VPC Pneumatic

Diámetro de la boquilla :	0.5 mm 0,7 mm 1 mm 1.3 mm 1.5 mm 1.8 mm
Presión de vacío:	-88KPA -48KPA
Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

■ Característica del producto

1. Siete diámetros de boquilla (mm): 0.5, 0.7, 1.0, 1.3, 1.5, 1.8. 2.0.

2. Cuatro tipos de montaje directo, soporte estándar, bracket L y riel DIN.

3. Silenciador y soporte estándar disponible.

■ Símbolo

zh07d

eyectores de vacío

Especificaciones del producto

■ Especificación

Modelo	Diámetro de la boquilla (mm)	Tipo de cuerpo	Medio de trabajo	Temperatura de trabajo	Max. Presión de trabajo	Presión de suministro estándar	Presión de suministro
Zh05b □	0.5	Tipo de caja (silenciador incorporado)	Aire	5 a 50 ℃	0.6 MPa	0.45MPA	0.45MPA
Zh07b □	0.7
Zh10b □	1.0
Zh13b □	1.3
Zh05d □	0.5	Tipo portado del cuerpo (sin silenciador)
Zh07d □	0.7
Zh10d □	1.0
Zh13d □	1.3
Zh15d □	1.5	Tipo portado del cuerpo (sin silenciador)
Zh18d □	1.8
Zh20d □	2.0

Modelo	Max. Presión al vacío (KPA)*²		Max. caudal de succión [L/min (ANR)]		Consumo de aire [L/min (ANR)]	Conexión (un toque/atornillado)
Modelo	Tipo S	Tipo L	Tipo S	Tipo L	Tipo S/Tipo L	SORBER	VACACIONES	Exhipar
Zh05b □	-88	-48	5	8	13	Φ6, RC1/8 G1/8	Φ6, RC1/8 G1/8	—
Zh07b □			12	20	25
Zh10b □			24	34	61
Zh13b □			40	70	92	Φ8, RC1/8 G1/8	Φ10, RC1/4 G1/4
Zh05d □	-88	-48	5	8	13	Φ6, RC1/8 G1/8	Φ6, RC1/8 G1/8	Φ6, RC1/8 G1/8
Zh07d □			12	20	25	Φ6, RC1/8 G1/8	Φ6, RC1/8 G1/8	Φ6, RC1/8 G1/8
Zh10d □			24	34	61	Φ6, RC1/8 G1/8	Φ6, RC1/8 G1/8	Φ8, RC1/8 G1/8
Zh13d □			40	70	92	Φ8, RC1/8 G1/8	Φ10, RC1/4 G1/4	Φ10, RC1/4 G1/4
Zh15d □	-88	-53	55	75	116	Φ10, RC1/4 G1/4	Φ12, RC3/8 G3/8	Φ12, RC3/8 G3/8
Zh18d □			65	110	155	Φ12, RC3/8 G3/8	Φ12, RC3/8 G3/8	Φ12, RC3/8 G3/8
Zh20d □			85	135	210	Φ12, RC3/8 G3/8	Φ16, RC1/2 G1/2	Φ16, RC1/2 G1/2

Dimensiones principales

Diseño del generador de eyector de vacío ZH

Modelo	A	B	C	D	Φe	F	Φg	H	I	ΦJ	K	L	M	Φn	O	P
Zh05dl-06-06-06	58.5	14.2	34	22	6	16.8	3.2	16.8	16.8	6	24	21	7.8	6	17	24
ZH05DS-06-06-06
ZH07DS-06-06-06	61											22
Zh07dl-06-06-06
ZH10DS-06-06-08	66	17.2	37	23	6	16.8	4.2	16.8	18.7	6	26	24.5	9.6	8	20	28
Zh10dl-06-06-08	70
ZH13DL-08-10-10	74.5	20	42.5	27.5	8	18.7	4.2	21.6	21.6	10	28	27	10.7	10	22	30
ZH13DS-08-10-10	79.5
ZH15DL-10-12-12	93.5	22.5	47	29.5	10	21.6	4.2	21.8	21.6	12	31.5	33	12	12	27	35
ZH15DS-10-12-12

Zh 13d

Modelo	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O	P
Zh05dl-06-01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	RC1/8	24	21	7.8	6	17	24
ZH05DS-06-01-06
ZH07DS-06-01-06	61											22
Zh07dl-06-01-06
ZH10DS-06-01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	RC1/8	26	24.5	9.6	8	20	28
Zh10dl-06-01-08	70
Zh13dl-08-02-10	74.5	20	53.5	38.5	8	18.7	4.2	17	21.6	RC1/4	28	27	10.7	10	22	30
ZH13DS-08-02-10	79.5
ZH15DL-10-03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	RC3/8	31.5	33	12	12	27	35
ZH15DS-10-03-12
ZH05DS-06-F01-06	58.5	14.2	41.5	29.5	6	16.8	3.2	12	16.8	G1/8	24	21	7.8	6	17	24
ZH05DL-06-F01-06
ZH07DS-06-F01-06	61											22
ZH07DL-06-F01-06
ZH10DL-06-F01-08	66	17.2	44.5	30.5	6	16.8	4.2	12	18.7	G1/8	26	24.5	9.6	8	20	28
ZH10DS-06-F01-08	70
ZH13DS-08-F02-10	74.5	20	54	39	8	18.7	4.2	17	21.6	G1/4	28	27	10.7	10	22	30
ZH13DL-08-F02-10	79.5
ZH15DL-10-F03-12	93.3	22.5	58.5	41	10	21.6	4.2	19	21.6	G3/8	31.5	32.8	12	12	27	35
ZH15DS-10-F03-12

eyector de vacío SMC

Modelo	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O	P
ZH05DL-01-01-01	73.5	14.2	41.5	29.5	RC1/8	12	3.2	12	12	RC1/8	31.5	28.5	7.8	RC1/8	17	24
ZH05DS-01-01-01
ZH07DS-01-01-01	76											29.5
Zh07dl-01-01-01
ZH10DS-01-01-01	81.8	17.2	44.5	30.5	RC1/8	12	4.2	12	14	RC1/8	33.5	32.8	9.6	RC1/8	20	28
Zh10dl-01-01-01	85.8
ZH13DL-01-02-02	93.8	20	53.5	38.5	RC1/8	14	4.2	17	17	RC1/4	36.3	38	10.7	RC1/4	22	30
ZH13DS-01-02-02	98.8
ZH15DL-02-03-03	116.5	22.5	58.5	41	RC1/4	17	4.2	19	19	RC3/8	43	44.5	12	RC3/8	27	35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01	73.5	14.2	41.5	29.5	G1/8	12	3.2	12	12	G1/8	31.5	28.5	7.8	G1/8	17	24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01	76											29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01	81.8	17.2	44.5	30.5	G1/8	12	4.2	12	14	G1/8	33.5	32.8	9.6	G1/8	20	28
ZH10DS-F01-F01-F01	85.8
ZH13DS-F01-F02-F02	94.3	20	54	39	G1/8	14	4.2	17	17	G1/4	36.3	38.5	10.7	G1/4	22	30
ZH13DL-F01-F02-F02	99.3
ZH15DL-F02-F03-F03	116.5	22.5	58.5	41	G1/4	17	4.2	19	19	G3/8	43	44.5	12	G3/8	27	35
ZH15DS-F02-F03-F03

Eyector de vacío SMC

Modelo	A	B	C	D	Φe	F	Φg	H	I	ΦJ	K	L	M	Φn	O
ZH18DL-12-12-12	114	21	41	30.5	Φ12	21.8	Φ3.5	21.8	21.8	Φ12	35.5	50	17	Φ12	10
ZH18DS-12-12-12
ZH20DS-12-16-16	124.6	26.8	46	35.5	Φ12	21.8	Φ3.5	24.2	24.2	Φ16	38.5	54.3	22	Φ16	12
ZH20DL-12-16-16

eyector de vacío en línea

Modelo	A	B	C	D	Φe	F	Φg	H	I	J	K	L	M	Φn	O
ZH18DL-12-03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	RC3/8	35.5	50	17	Φ12	10
ZH18DS-12-03-12
ZH20DS-12-04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	RC1/2	38.5	54.3	22	Φ16	12
ZH20DL-12-04-16
ZH18DS-12-F03-12	114	21	52.5	42	Φ12	21.8	Φ3.5	19	21.8	G3/8	35.5	50	17	Φ12	10
ZH18DL-12-F03-12
ZH20DS-12-F04-16	124.6	26.8	61	50.5	Φ12	21.8	Φ3.5	24	24.2	RC1/2	38.5	54.3	22	Φ16	12
ZH20DL-12-F04-16

exposición neumática

Modelo	A	B	C	D	E	F	Φg	H	I	J	K	L	M	N	O
ZH18DL-03-03-03	137	21	52.5	42	RC3/8	19	Φ3.5	19	19	RC3/8	47	61.5	17	RC3/8	10
ZH18DS-03-03-03
ZH20DL-03-04-04	151.1	26.8	61	50.5	RC3/8	19	Φ3.5	24	24	RC1/2	50	69.3	22	RC1/2	12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03	137	21	52.5	42	G3/8	19	Φ3.5	19	19	G3/8	47	61.5	17	G3/8	10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04	151.1	26.8	61	50.5	G3/8	19	Φ3.5	24	24	G1/2	50	69.3	22	G1/2	12
ZH20DL-F03-F04-F04
