| Material: | |
|---|---|
| Cilindros aplicables: | |
Descripción del Producto
1. Versatilidad definitiva
Compatibilidad amplia: elija entre el interruptor de caña de 2 hilos (5-240V DC/AC) para circuitos tradicionales o opciones de sensor de estado sólido de 2/3 hilos de alta velocidad (NPN/PNP).
Abastecimiento simplificado: una familia de productos únicos optimiza el inventario para diversos diseños de máquinas y necesidades de integración del sistema.
2. Construido para condiciones duras
Clasificación IP67: completamente protegido contra la entrada de polvo y la inmersión en el agua.
Durabilidad extrema: soporta 50 g de choque y vibración 9 g, asegurando la retroalimentación confiable de la posición del cilindro.
3. Integración confiable y fácil
Protección avanzada: los modelos de 3 hilos cuentan con polaridad inversa incorporada y protección contra sobretensiones para operación segura.
Comentarios rápidos: las versiones de estado sólido ofrecen una frecuencia de conmutación de 1000Hz para la automatización de alta velocidad.
Estado claro: los indicadores LED brillantes simplifican la configuración, el monitoreo y la solución de problemas.

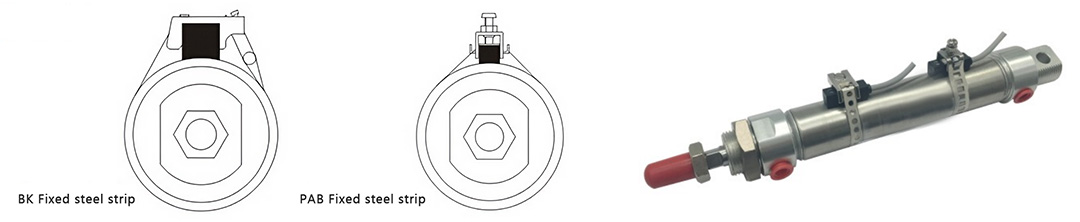

4. Adecuado para cilindros de varilla de enlace
Especificaciones del producto
| Modelo | CS1-S | CS1-SW | CS1-S-NPN | CS1-S-PNP |
| Tipo de 2 alambres | Tipo de 2 alambres | Tipo de 3 hilos | ||
| Lógica de conmutación | SPST normalmente abierto | Electronic No Tipo de contacto No | ||
| Tipo de sensor | Con tipo de contacto | Ninguno Tipo de contacto | Ninguno Tipo de contacto NPN | Ninguno Tipo de contacto PNP |
| Voltaje de funcionamiento | DC/AC de 5 a 240V | DC 10 a 28V | DC de 5 a 30V | |
| Max. corriente de cambio | 100 mA Máx. | 4 a 40 mA Máx. | 200MA Máx. | |
| Clasificación de contacto | 10 W Max. | 1.5W Máx. | 6W Máx. | |
| Consumo actual | - | 8 Ma @24V DC MAX. | ||
| Caída de voltaje | 3.0 V Máx. | 1.5 V Máx. | ||
| Corriente de fuga | - | 1 Ma Máx. | 0.01 mA Máx. | |
| Indicador | LED rojo | LED rojo | LED verde | |
| Max. frecuencia de intercambio | 200Hz | 1000Hz | 1000Hz | |
| Rango de temperatura | -10 ~ 70 ° C | |||
| Choque | 30 g | 50 g | 50 g | |
| Vibración | 9G | |||
| Clasificación del recinto | IEC 529 IP 67 | |||
| Cable | Φ3.2, 2C, PVC | Φ3.2, 3C, PVC | ||
| Interruptor sensible | 70G | 40 g | 70G | |
| Circuito de protección | Ninguno | Protección de polaridad inversa; Protección contra el aumento | ||
Nota:
1. No exceda la clasificación de contacto (P = V x I).
2. Magnet estándar utilizado para la medición: imán de goma anisotrópica (dimensiones: Ø15.5 x Ø8 x 5t mm).
3. Condición de prueba para el choque: un pulso de onda sinusoidal aplicado 3 veces en cada uno de los ejes X, Y y Z durante una duración de 11 ms cada uno.
4. Condición de prueba para la vibración: doble amplitud de 1,5 mm, la frecuencia barrió de 10 a 55 a 10 Hz en ciclos de 1 minuto. La prueba se realiza durante 1 hora en cada uno de los ejes X, Y y Z.

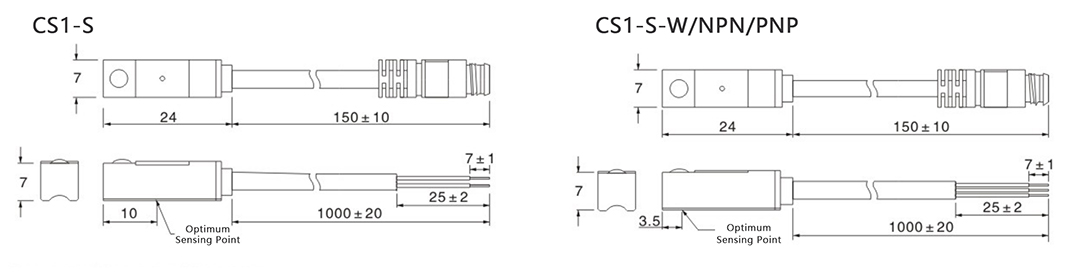

Dimensiones principales
