Especificación de producto
1. Visualización de 3 colores/2 pantallas.
2. Tipo de pantalla integrada, tipo de monitor separado y tipo de tubería de PVC.
3. Reducción del espacio de tubería requerido.
4. Pantalla giratoria: 90° en sentido antihorario, 225° en sentido horario. La pantalla se puede girar en incrementos de 45° para adaptarse a las condiciones de instalación.
5. Fácil operación, visibilidad mejorada. Nuevo modelo PF3W721-14- -M. (Caudal establecido entre 20 y 350 l/min).
Descripción del Producto
| Modelo | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| Fluido de trabajo | Solución acuosa de agua y etilenglicol (con viscosidad de 3 mPa·s [3 cP] o menos) | |||||
| Método de detección | Karman Vortex | |||||
| Rango de flujo nominal | 0,5 a 4 L/min | 2 a 16 L/min | 5 a 40 L/min | 10 a 100 L/min | 50 a 250 L/min | |
| Rango de flujo de visualización * 1) | 0,35 a 5,5 l/min | 1,7 a 22,0 l/min | 3,5 a 55,0 l/min | 7 a 140,0 l/min | 20 a 350,0 l/min | |
| Establecer un rango de flujo | 0,35 a 5,5 l/min | 1,7 a 22,0 l/min | 3,5 a 55,0 l/min | 7 a 140,0 l/min | 20 a 350,0 l/min | |
| Incremento más pequeño establecido | 0,01 l/min | 0,1 l/min | 0,1 l/min | 1 L/min | 2 L/min | |
| Conversión de pulso acumulado (Ancho de pulso: 50 ms) | 0,05 litros/pulso | 0,1 l/pulso | 0,5 l/pulso | 1 litro/pulso | 2 L/pulso | |
| Temperatura fluida | 0 a 90°C (Sin congelación ni condensación) | 0 a 70°C (Sin congelación ni condensación) | ||||
| Unidad de exhibición | Flujo instantáneo: l/min, flujo acumulado: l | |||||
| Exactitud | Valor de visualización: ±3% FS Salida analógica: ±3% FS | |||||
| Repetibilidad | ±2% FS * 2) | |||||
| Características de la temperatura | ±5% FS (estándar de 25°C) | |||||
| Presión de trabajo | 0 a 1 MPa | |||||
| Presión de prueba | 1.5 MPa | |||||
| Pérdida de presión (Sin válvula de ajuste de flujo) | 45 kPa o menos al flujo máximo | 60 kPa o menos al flujo máximo | ||||
| Rango de flujo acumulado * 3) | 99999999,9 litros | 999999999l | ||||
| Por 0,1 litros | Por 0,5 litros | Por 1 litro | ||||
| Salida de conmutación | Salida de colector abierto NPN o PNP | |||||
| Max. corriente de carga | 80mA | |||||
| Max. voltaje aplicado | CC 28 V | |||||
| Caída de voltaje interno | NPN: 1 V o menos (con una corriente de carga de 80 mA); PNP: 1,5 V o menos (con una corriente de carga de 80 mA) | |||||
| Tiempo de respuesta * 2),4) | 0,5 s/1 s/2 s | |||||
| Protección de salida | Protección contra cortocircuito | |||||
| Modo de salida | Caudal | Seleccione entre los modos Histéresis, Comparador de ventana, Salida acumulada o Salida de pulsos acumulada. | ||||
| Temperatura | Seleccione entre el modo Histéresis o el modo comparador de ventana | |||||
| Salida analógica | Tiempo de respuesta * 5) | 0,5 s / 1 s / 2 s (vinculado con la salida del interruptor) | ||||
| Salida de voltaje | Tensión de salida: 1 a 5 V; Impedancia de salida: 1 kΩ | |||||
| Salida actual | Corriente de salida: 4 a 20 mA; Máx. Impedancia de carga: 300 Ω para DC 12 V, 600 Ω para DC 24 V | |||||
| Histéresis | Variable | |||||
| Entrada externa | Entrada libre de voltaje: 0,4 V o menos (reed o estado sólido), entrada durante 30 ms o más | |||||
| Método de visualización | Visualización de 2 pantallas (Pantalla principal: 4 dígitos, 7 segmentos, 2 colores; Pantalla secundaria roja/verde: 6 dígitos, 11 segmentos, Blanco) | |||||
| Luz indicadora | Salida 1, salida 2: naranja | |||||
| Voltaje de la fuente de alimentación | CC de 12 a 24 V ±10% | |||||
| Consumo actual | 50 mA o menos | |||||
| Ambiente | Recinto | IP65 | ||||
| Temperatura de trabajo | 0 a 50°C (Sin congelación ni condensación) | |||||
| Humedad de trabajo | Operación, almacenamiento: 35 a 85% HR (sin condensación) | |||||
| Tensión soportada * 6) | 1000 V CA durante 1 minuto entre terminales y carcasa | |||||
| Resistencia a aislamiento | 50 MΩ o más (DC 500 V medido mediante megaóhmetro) entre terminales y carcasa | |||||
| Estándares y regulaciones | Marcado CE (directiva EMC/directiva RoHS), UL (CSA) | |||||
| Material de piezas mojadas | PPS, FKM, SCS13, SUS304; Sin grasa | |||||
| Tamaño de conexión de conexionado * 7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
*1) Cuando el caudal real es menor que el rango de flujo mínimo mostrado, la pantalla mostrará '0.00 ', '0.0 ' o '0 '.
*2) Si se selecciona 0,5 s para el tiempo de respuesta de la salida del interruptor, la repetibilidad será ±3% FS
*3) Se borra cuando se apaga la fuente de alimentación. Se puede seleccionar la función de retención. (Se pueden seleccionar intervalos de 2 o 5 minutos). Si se selecciona el intervalo de 5 minutos, la vida útil del elemento de memoria (partes electrónicas) se limita a 1 millón de veces. (Si se energiza durante 24 horas, la vida útil se calcula como 5 minutos × 1 millón = 5 millones de minutos = aproximadamente 9,5 años).
Por lo tanto, si utiliza la función de retención, calcule la duración de la memoria para sus condiciones de funcionamiento y utilícela dentro de esta vida.
*4) El tiempo de respuesta cuando el valor establecido es del 90 % en relación con la entrada escalonada (el tiempo de respuesta es de 7 s cuando lo emite el sensor de temperatura).
*5) El tiempo de respuesta hasta que el valor establecido alcance el 90% en relación con la entrada escalonada (El tiempo de respuesta es de 7 s cuando es salida analógica por el sensor de temperatura).
*6) Con un sensor de temperatura, la tensión soportada es de 250 VCA.
*7) Cuando el diámetro de la tubería o el paso de la tubería están restringidos, es posible que no se cumplan las especificaciones.
*8) Los productos con pequeños rayones, marcas o variaciones de color o brillo de la pantalla que no afecten el rendimiento del producto se verifican como productos conformes.
Cuando solo se requieren piezas opcionales, realice el pedido con los números de pieza que se enumeran a continuación.
| Descripción | Parte no. | Cantidad. | Nota | |
| Soporte* | ZS-40-K | 1 | Para PF3W704/720/504/520 | Con 4 tornillos de golpe (3 × 8) |
| ZS-40-L | 1 | Para PF3W740/540 | Con 4 tornillos de golpe (3 × 8) | |
| ZS-40-M | 1 | Para PF3W711/511 | Con 4 tornillos de tapping (4 × 10) | |
| Cable de plomo con conector M8 | ZS-40-A | Longitud del cable de plomo: 3m | ||
* Para unidades con válvula de ajuste de flflow, se requieren 2 soportes.
(PF3W704/720/740)
| Símbolo | A | B | C |
| Salida de voltaje | 1V | 1.5V | 5V |
| Salida actual | 4mA | 6mA | 20 mA |
(PF3W711)
| Símbolo | A | B | C |
| Salida de voltaje | 1V | 1.4V | 5V |
| Salida actual | 4mA | 5.6MA | 20 mA |
(PF3W721)
| Símbolo | A | B | C |
| Salida de voltaje | 1V | 1.8V | 5V |
| Salida actual | 4mA | 7.2MA | 20 mA |
| Modelo | Flujo nominal [l/min] | |
| Mini. | Máx. | |
| PF3W704/504 | 0.5 | 4 |
| PF3W720/520 | 2 | 16 |
| PF3W740/540 | 5 | 40 |
| PF3W711/511 | 10 | 100 |
| PF3W721/521 | 30 | 250 |

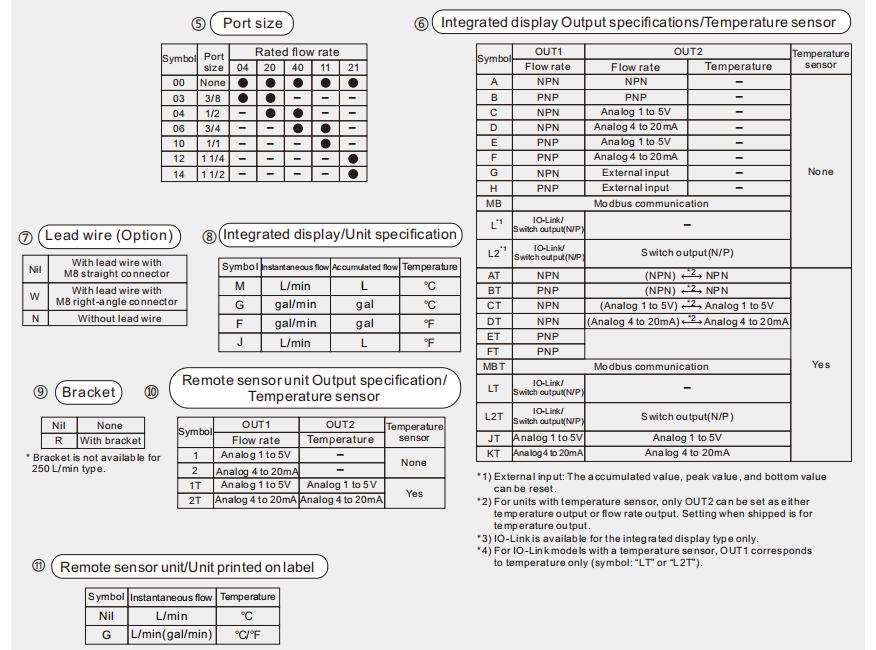

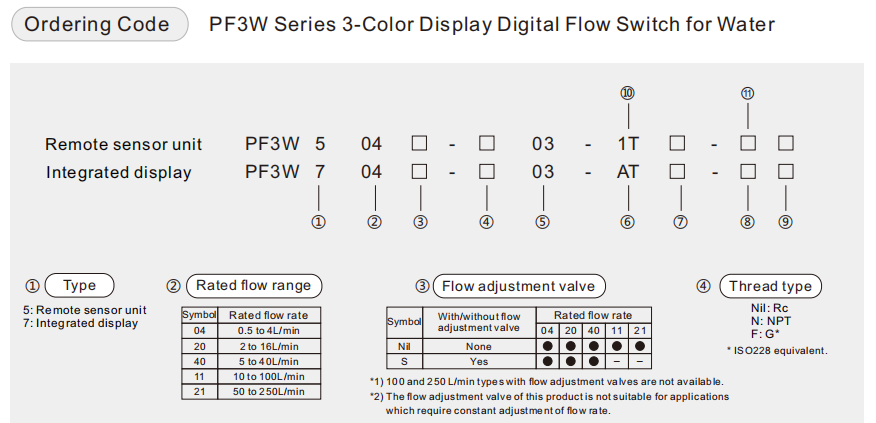

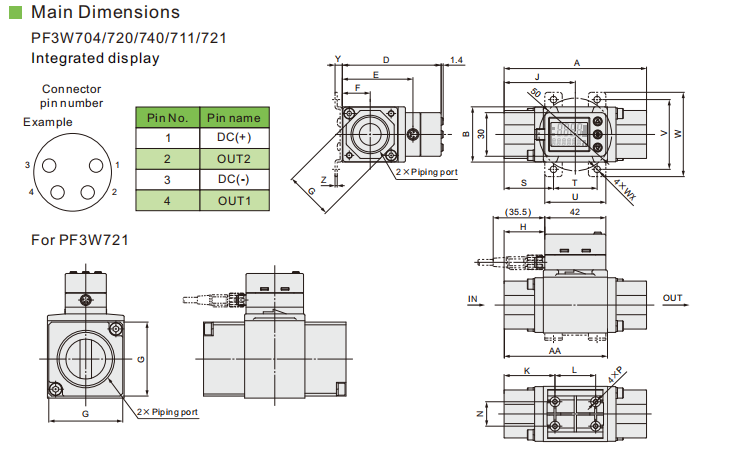

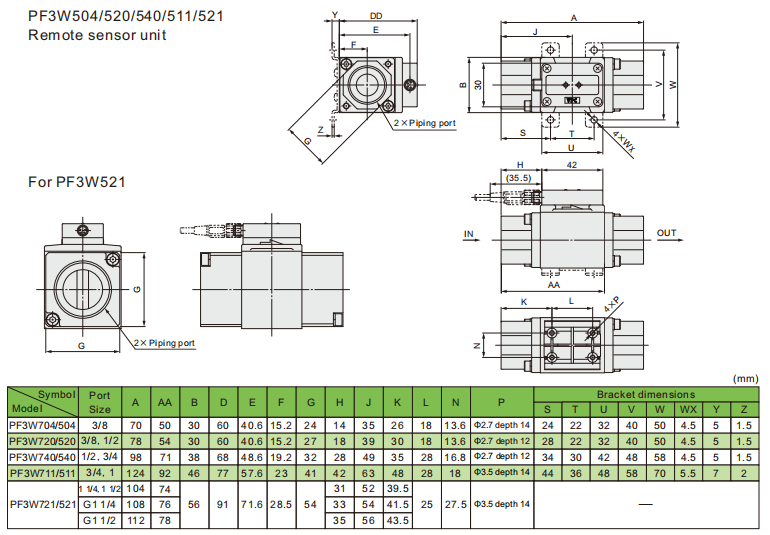

Dimensiones principales
