Interruptor de láminas magnéticas de la serie YVT-SC para cilindro neumático
Interruptor de láminas magnéticas de la serie YVT-SC para cilindro neumático Interruptor de láminas magnéticas de la serie YVT-SC para cilindro neumático

loading

Interruptor de láminas magnéticas de la serie YVT-SC para cilindro neumático

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Los interruptores de cilindro de cilindros de la serie YVT-SC ofrecen opciones versátiles de 2/3 de hilos (NPN/PNP, Reed). El diseño robusto con clasificación IP67 con indicadores LED garantiza una sensación de posición confiable en entornos hostiles.
  • YVT-SC

  • VPC Pneumatic

Material:
Cilindros aplicables:
Estado de Disponibilidad:

Descripción del Producto

 Característica del producto

1. Versatilidad definitiva

Compatibilidad amplia: elija entre el interruptor de caña de 2 hilos (5-240V DC/AC) para circuitos tradicionales o opciones de sensor de estado sólido de 2/3 hilos de alta velocidad (NPN/PNP).

Abastecimiento simplificado: una familia de productos únicos optimiza el inventario para diversos diseños de máquinas y necesidades de integración del sistema.


2. Construido para condiciones duras

Clasificación IP67: completamente protegido contra la entrada de polvo y la inmersión en el agua.

Durabilidad extrema: soporta 50 g de choque y vibración 9 g, asegurando la retroalimentación confiable de la posición del cilindro.


3. Integración confiable y fácil

Protección avanzada: los modelos de 3 hilos cuentan con polaridad inversa incorporada y protección contra sobretensiones para operación segura.

Comentarios rápidos: las versiones de estado sólido ofrecen una frecuencia de conmutación de 1000Hz para la automatización de alta velocidad.

Estado claro: los indicadores LED brillantes simplifican la configuración, el monitoreo y la solución de problemas.

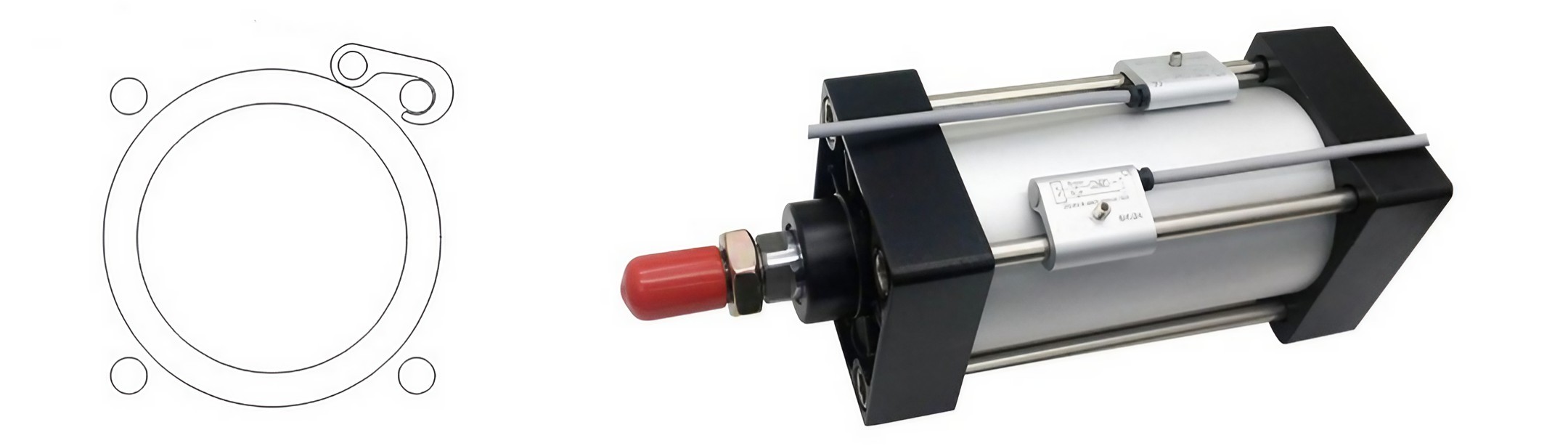

4.  Adecuado para cilindros de varilla de enlace

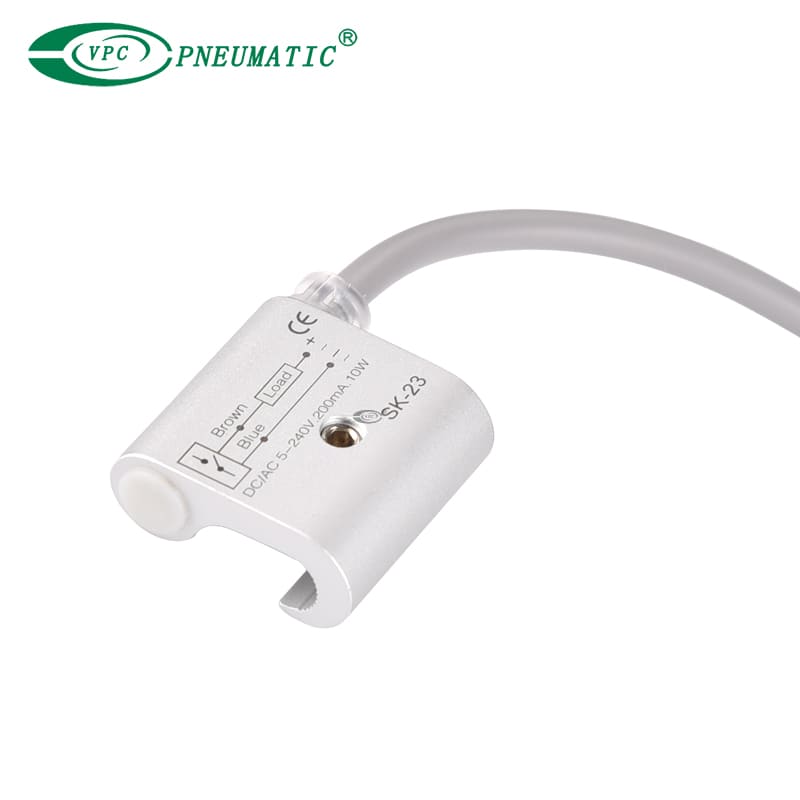

Cilindro de cilindro neumático interruptor de caña




Especificaciones del producto

ModeloYVT-SC 32/40/50YVT-SC 32/40/50-WYVT-SC 32/40/50-NPNYVT-SC 32/40/50-PNP
YVT-SC 63YVT-SC 63-WYVT-SC 63-NPNYVT-SC 63-PNP
YVT-SC 80/100YVT-SC 80/100-WYVT-SC 80/100-NPNYVT-SC 80/100 PNP
Tipo de 2 alambresTipo de 2 alambresTipo de 3 hilos
Lógica de conmutaciónSPST normalmente abiertoElectronic No Tipo de contacto No
Tipo de sensorCon tipo de contactoNinguno Tipo de contactoNinguno Tipo de contacto NPNNinguno Tipo de contacto PNP
Voltaje de funcionamientoDC/AC de 5 a 240VDC 10 a 28VDC de 5 a 30V
Max. corriente de cambio100 mA Máx.4 a 40 mA Máx.200MA Máx.
Clasificación de contacto10 W Max.1.5W Máx.6W Máx.
Consumo actual-
8 Ma @24V DC MAX.
Caída de voltaje3.0 V Máx.1.5 V Máx.
Corriente de fuga-1 Ma Máx.0.01 mA Máx.
IndicadorLED rojoLED rojoLED verde
Max. frecuencia de intercambio200Hz1000Hz1000Hz
Rango de temperatura-10 ~ 70 ° C
Choque30 g50 g50 g
Vibración9G
Clasificación del recintoIEC 529 IP 67
CableΦ3.2, 2C, PVCΦ3.2, 3C, PVC
Interruptor sensible70G40 g70G
Circuito de protecciónNingunoProtección de polaridad inversa; Protección contra el aumento

Nota:

1. No exceda la clasificación de contacto (P = V x I).

2. Magnet estándar utilizado para la medición: imán de goma anisotrópica (dimensiones: Ø15.5 x Ø8 x 5t mm).

3. Condición de prueba para el choque: un pulso de onda sinusoidal aplicado 3 veces en cada uno de los ejes X, Y y Z durante una duración de 11 ms cada uno.

4. Condición de prueba para la vibración: doble amplitud de 1,5 mm, la frecuencia barrió de 10 a 55 a 10 Hz en ciclos de 1 minuto. La prueba se realiza durante 1 hora en cada uno de los ejes X, Y y Z.

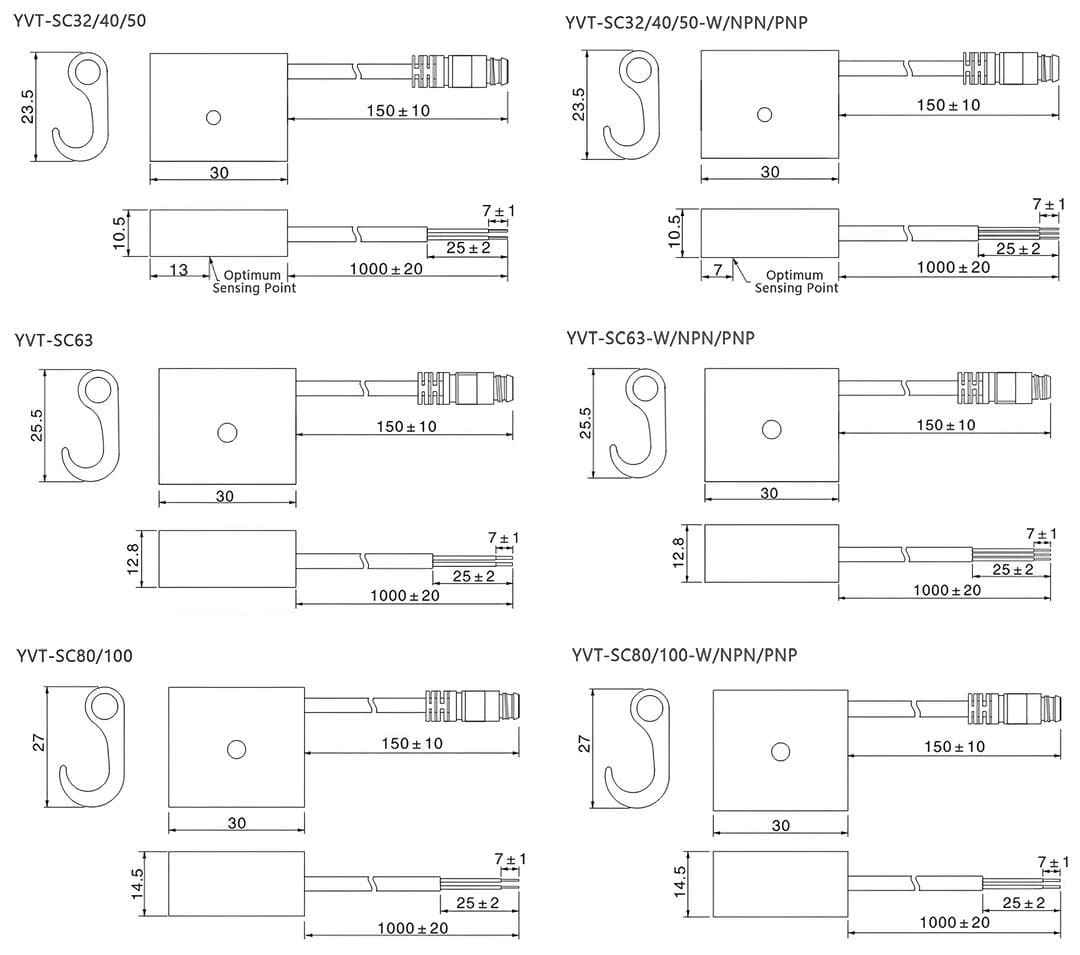

Dimensiones principales

interruptor de láminas para cilindro
