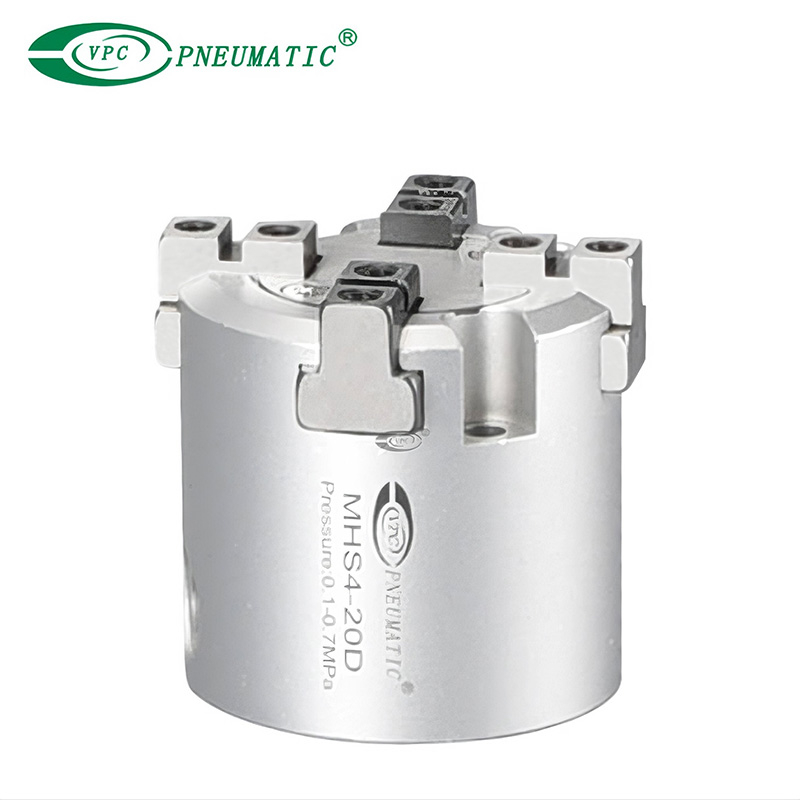

MHS4-20D
VPC Pneumatic
Medio de trabajo: | |
---|---|
Tipo de actuación: | |
Temperatura de trabajo: | |
Presión laboral: | |
Repetibilidad : | |
Lubricación: | |
Tipo de agarre: | |
Disponibilidad: | |
Especificaciones del producto
Modelo | MHS4-16D | MHS4-20D | MHS4-25D | MHS4-32D | MHS4-40D | MHS4-50D | MHS4-63D | |
Diámetro (mm) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Medio de trabajo | Aire limpio | |||||||
Presión de trabajo | 0.2 a 0.6 MPa | 0.1 a 0.6 MPa | ||||||
Temperatura de trabajo | -10 a 60 ℃ | |||||||
Repetibilidad | ± 0.01 mm | |||||||
Max. frecuencia operativa | 120 cpm | 60 cpm | ||||||
Lubricación | No requerido | |||||||
Acción | Actuación doble | |||||||
Fuerza de agarre efectiva a 0.5 MPa* | Agarre externo | 10 N | 19 N | 31 N | 55 N | 88 N | 140 N | 251 N |
Agarre interno | 12 N | 21 N | 35 N | 61 N | 97 N | 153 N | 268 N | |
Golpe de apertura/cierre | 4 mm | 4 mm | 6 mm | 8 mm | 8 mm | 12 mm | 16 mm |
* Los valores para Ø16 a Ø25 son con punto de agarre L = 20 mm, para Ø32 a Ø63 con punto de agarre L = 30 mm.
