| Rangos de diámetro interior: | |
|---|---|
| Rango de carrera: | |
| máx.Carrera estándar: | |
| máx.Carrera: | |

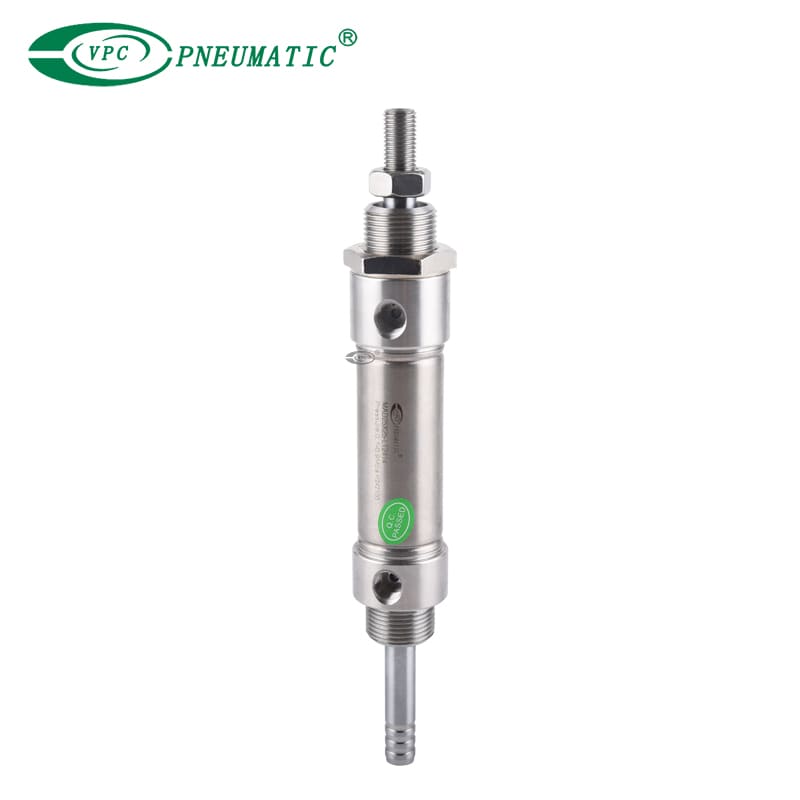

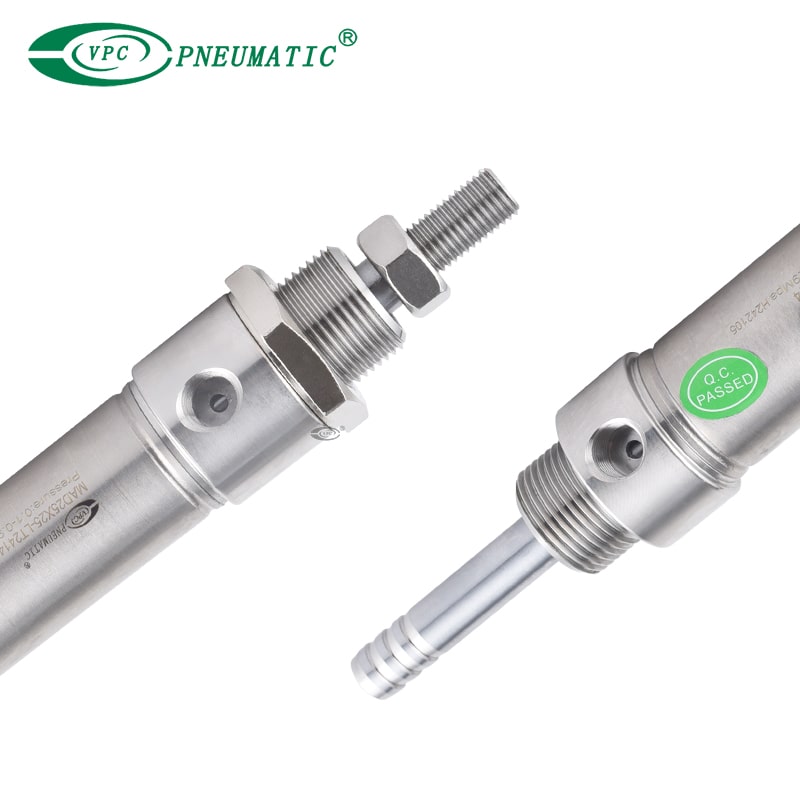

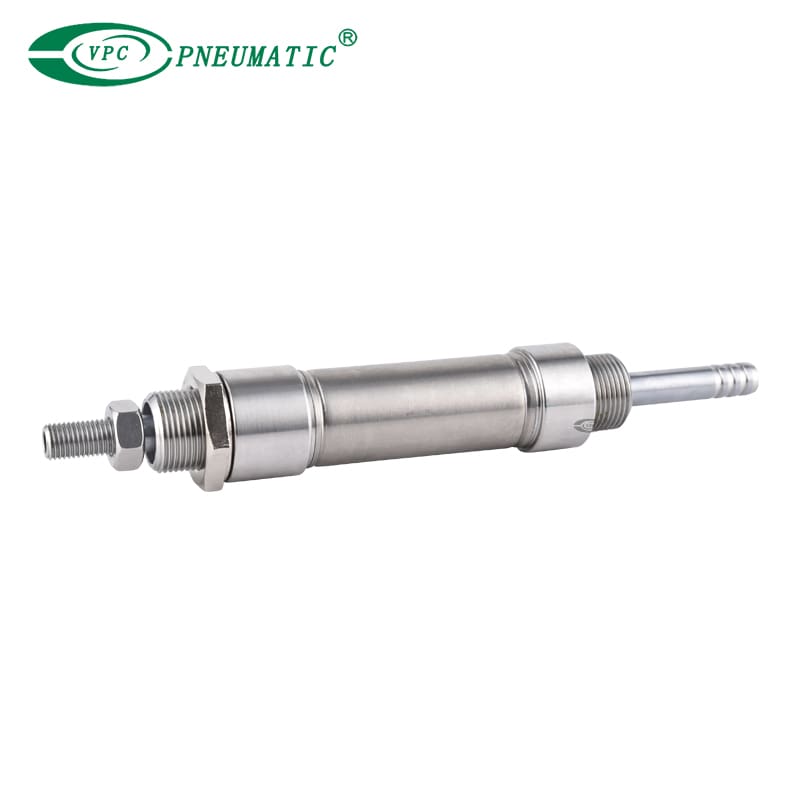

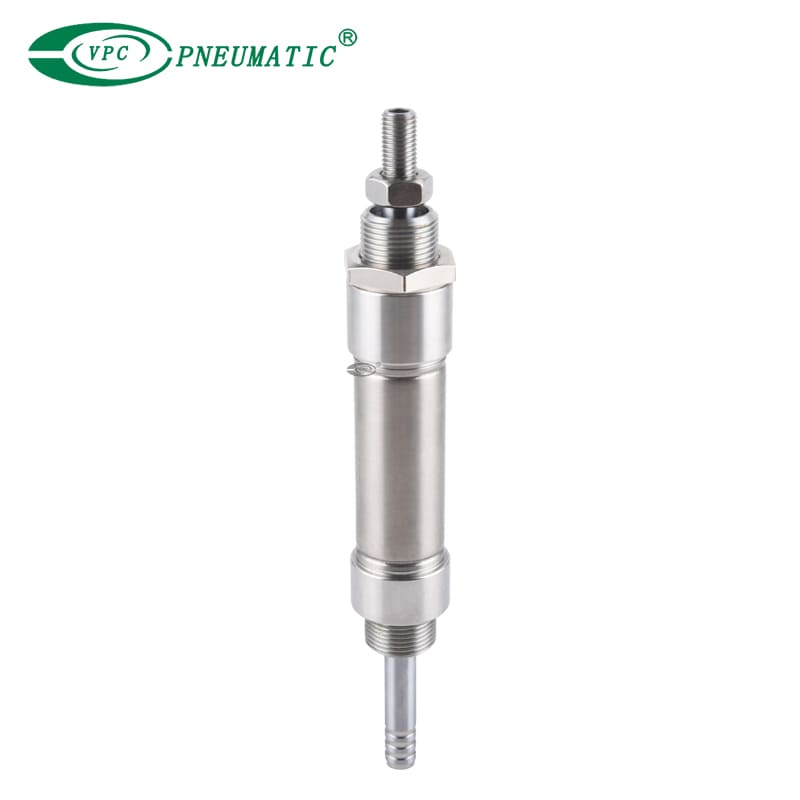

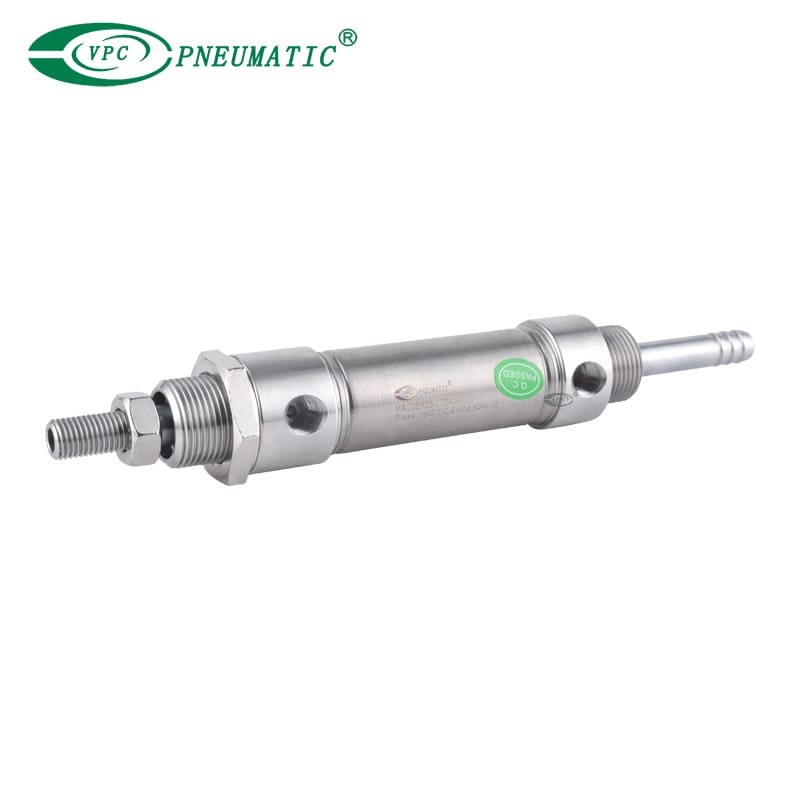

Descripción del Producto
1. Diseño compacto: huella miniaturizada para aplicaciones con restricciones espaciales.
2. Construcción de acero inoxidable: construcción duradera y resistente a la corrosión ideal para entornos exigentes e higiénicos.
3. Doble actuación, doble barra: proporciona fuerza bidireccional y actuación equilibrada para aplicaciones versátiles.
4. Alta precisión y repetibilidad: garantiza un rendimiento preciso y consistente en las operaciones de alta frecuencia.
5. Ligero y robusto: pequeño pero fuerte, ofreciendo una alta confiabilidad operativa.
Especificaciones del producto
| Diámetro (mm) | 16 | 20 | 25 | 32 | 40 | 50 | 63 | |
Tipo de Montein | MSA MTA | Actuación individual | - | |||||
| Ma Mad Maj | Actuación doble | - | ||||||
| MAR | - | Actuación doble | ||||||
| Mac MacD MacJ | - | Doble actuación con cojín | ||||||
| Medio de trabajo | Aire limpio (filtración de 40um) | |||||||
| Presión de trabajo | Actuación doble | 0.1 a 1.0MPA | ||||||
| Actuación individual | 0.2 a 1.0MPA | |||||||
| Presión garantizada | 1.5MPA | |||||||
| Temperatura de trabajo | -20 a 70 ℃ | |||||||
| Rango de velocidad | Doble actuación: 30 a 500 mm/s Actuación única: 50 a 500 mm/s | |||||||
| Tolerancia al accidente cerebrovascular | Stroke≤150+1.0 Stroke> 150+1.4 0 0 | |||||||
| Tipo de cojín | Serie Mac MacD MacJ: Cojín ajustable Otra serie: Bumper | |||||||
| Tamaño de puerto | M5x0.8 | G1/8 | G1/4 | |||||
Dimensiones principales
Preguntas frecuentes de productos
Q1. ¿Cuál es el estándar ISO para el cilindro neumático?
El estándar del cilindro ISO 6432 se refiere a las dimensiones del producto básico y el tamaño del cilindro cuando se aplican los montajes y accesorios.
Q2. ¿Qué es el tamaño de la carrera en el cilindro neumático?
Los cilindros están disponibles en perforaciones de 16, 20, 25, 32, 40, 50 y 63 mm, con longitudes de carrera de 25 mm a 500 mm. Los cilindros de acción única con retorno de resorte en la dirección de retracción están disponibles en longitudes de carrera de hasta 40 mm.
Q3. ¿Cómo aumento la presión en mi cilindro neumático?
Otra forma de aumentar o disminuir las fuerzas generadas por el cilindro es elegir un cilindro con un diámetro más significativo (mayor fuerza) o menor (menos fuerza). Recuerde, cuanto mayor sea el diámetro, mayor es el área de superficie del pistón y mayor será la presión.
Q4. ¿Cómo se ajusta la velocidad del cilindro de aire?
Cuando el pistón del cilindro se extiende, el aire detrás de él se comprime porque el aire no puede escapar fácilmente. Cuando aprieta el tornillo de control de flujo, el movimiento del pistón se ralentiza porque el aire está restringido aún más. Controla la velocidad de un cilindro o restringe el flujo de aire. Simplemente gire la válvula de aguja para ajustar la velocidad del aire.
Q5. ¿Cómo se calcula la fuerza de cilindro neumático?
Use el diámetro del cilindro (D) para calcular el área de trabajo del cilindro (A), que es A = π × D² / 4.
Determine la presión de trabajo (P) dentro del cilindro.
Multiplique la presión (P) por el área (a). De esa manera, calcula la fuerza de empuje de la teoría de los cilindros neumtaicos (F), F = P × A.
◆ Calculadora de fuerza de cilindro neumático
Q6. ¿Venden kits de reparación de cilindros neumáticos?
Sí, vendemos todo tipo de kits de reparación de cilindros y otros accesorios. Póngase en contacto con nosotros si necesita alguno.
