| Tipo de actuación: | |
|---|---|
| Rangos de diámetro: | |
| Tipo de hilo: | |
| Soporte del extremo de la barra: | |
| Carrera estándar : | |
| máx.trazo manufacturable: | |

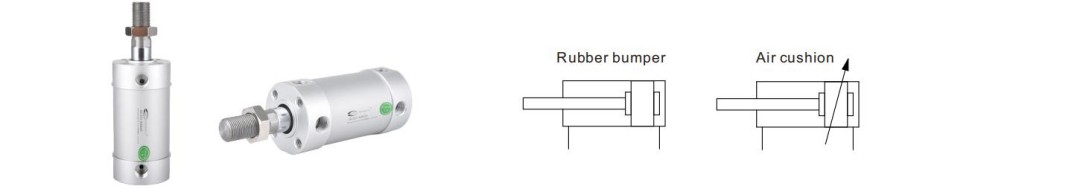

Descripción del Producto
1. Diseño de varilla de doble actuación para un rendimiento de automatización confiable.
2. Impacto El tubo de aluminio extruido asegura la superficie lisa y la carrera estable.
3. Tamaños de orificio: 20, 25, 32, 40, 50, 63, 80, 100 mm.

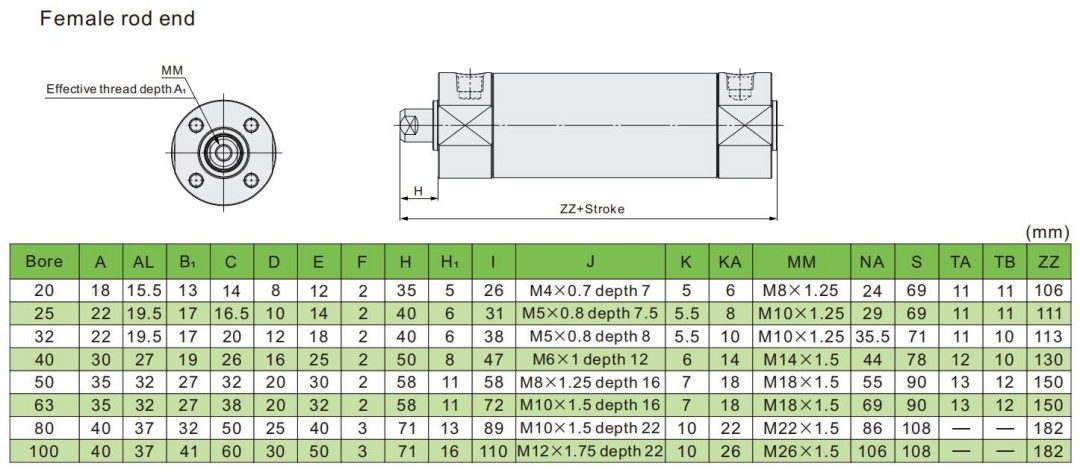

4. End de barra femenina proporcionada como estándar.
5. Compatible con interruptores automáticos, ajuste fino fácil de la posición del interruptor.
6. Opciones de soporte de montaje múltiple para una instalación flexible.

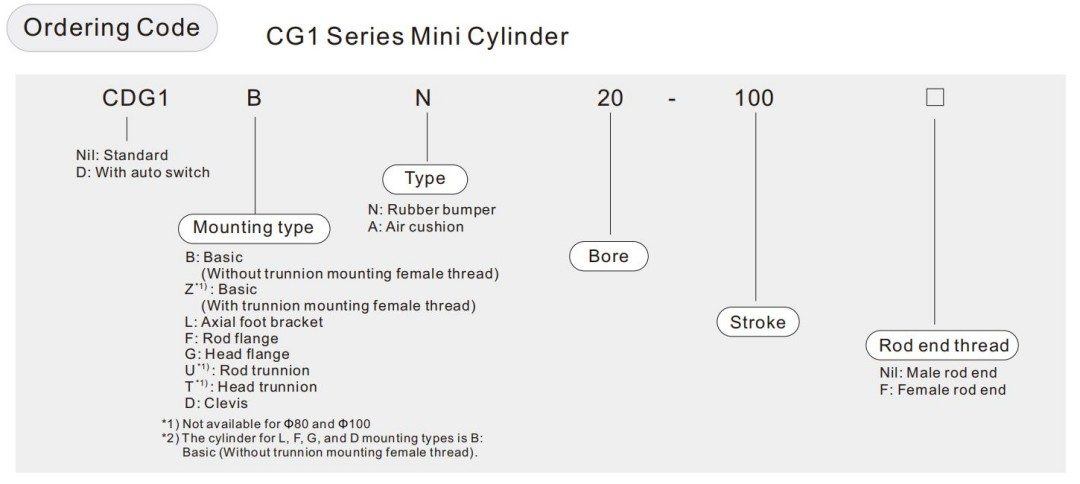

Especificaciones del producto
| Tamaño de orificio (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Tipo de actuación | Doble actuación, barra individual | |||||||||
| Medio de trabajo | Aire limpio (filtración de 40um) | |||||||||
| Presión de prueba | 1.5MPA | |||||||||
| Max. presión de trabajo | 1.0MPA | |||||||||
| Mínimo presión de trabajo | 0.05MPA | |||||||||
| Temperatura de trabajo | sin Auto Swtich: -10 ℃ a 70 ℃ con interruptor automático: -10 ℃ a 60 ℃（ Sin congelación） | |||||||||
| Rango de velocidad | 50 a 1000 mm/s | 50 a 700 mm/s | ||||||||
| Tolerancia al accidente cerebrovascular | Hasta 1000 °+1.4 mm, hasta 1500 °+1.8 mm | |||||||||
| Almohadón | Parachoques de goma, cojín de aire | |||||||||

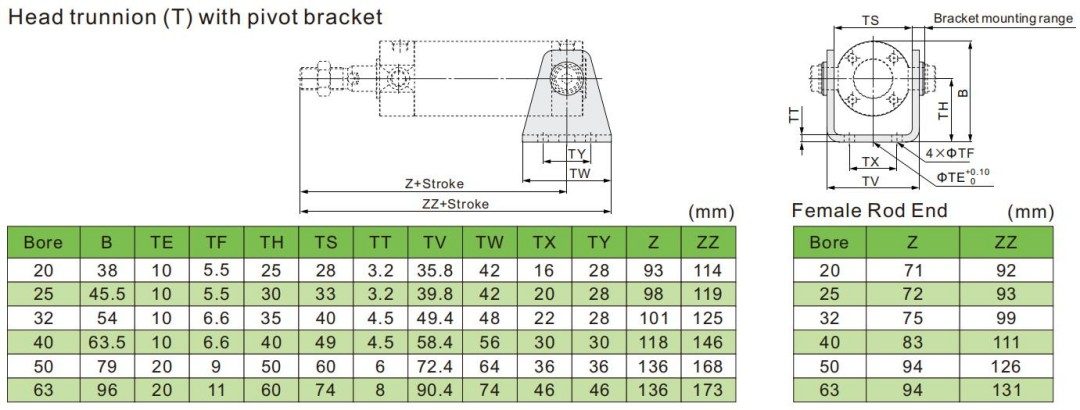

| Montaje | Básico, básico (sin hilo femenino de montaje de Montnion), pie axial, brida de varilla, brida de la cabeza, vástago, mierda, mierda de cabeza, clevis | |||||||||
| Energía cinética permitida (J) | Parachoques | End de barra masculina | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| End de barra femenina | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| Colchón de aire | End de barra masculina | R: 0.35 H: 0.42 | R: 0.56 H: 0.65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| End de barra femenina | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) no incluye la cantidad de cambio de parachoques.
*2) Los tamaños de cilindro Ø80 y Ø100 no tienen básicos (con hilo femenino de montaje de mierda), trunnion de varilla y tipos de miernion de cabeza. Los tipos de tamaños de cilindro de pie, brida y horario de φ20 a φ63 no tienen hilo femenino de montaje en el mierda. Opere el cilindro dentro de la energía cinética permitida.
*3) r: lado de la barra, H: lado de la cabeza.

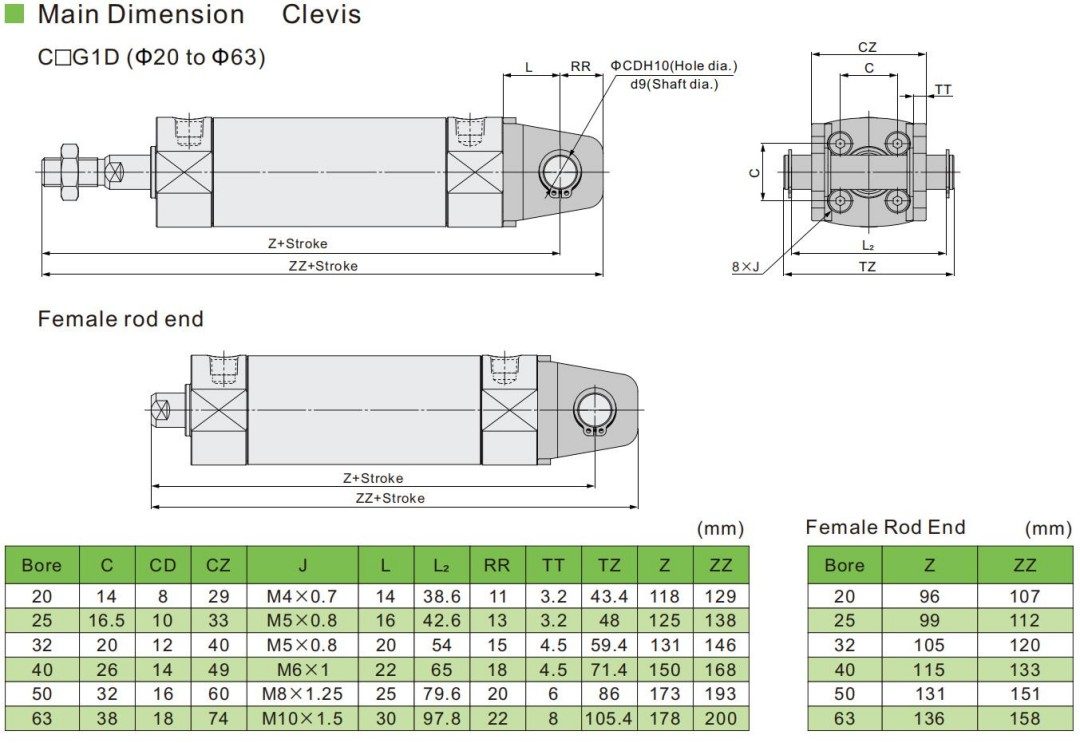

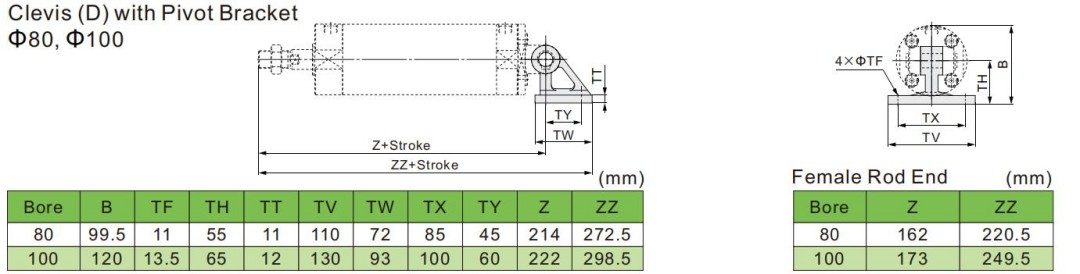

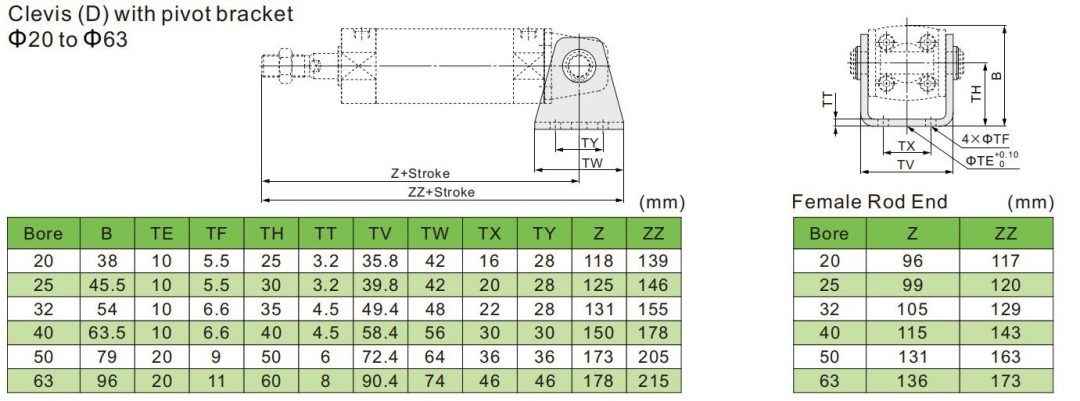

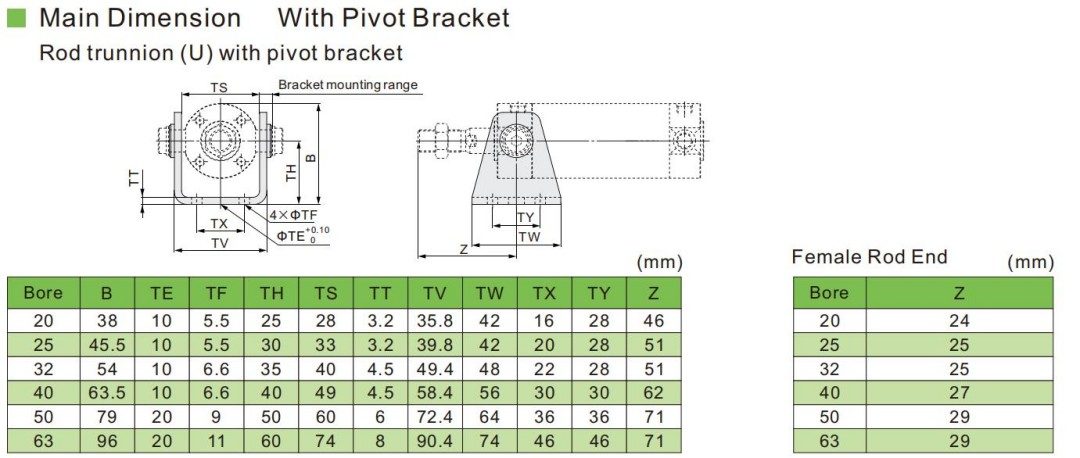

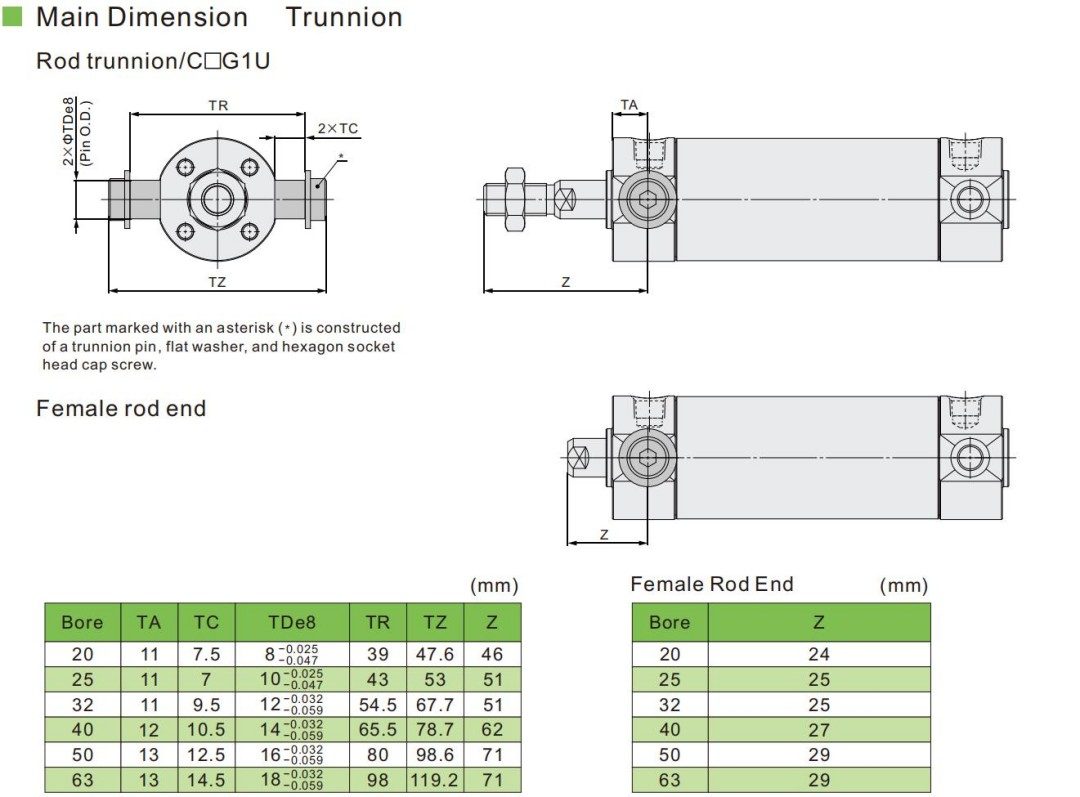

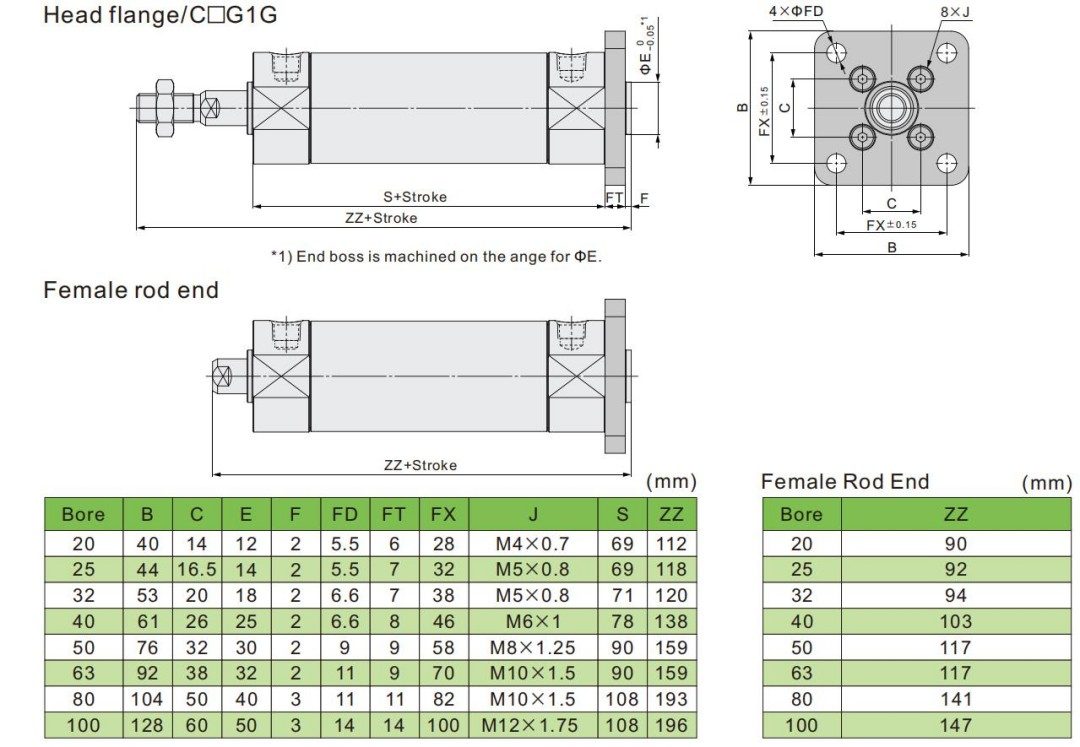

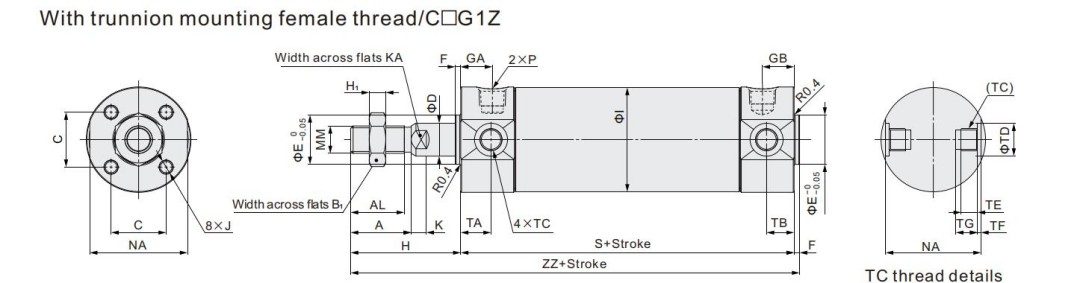

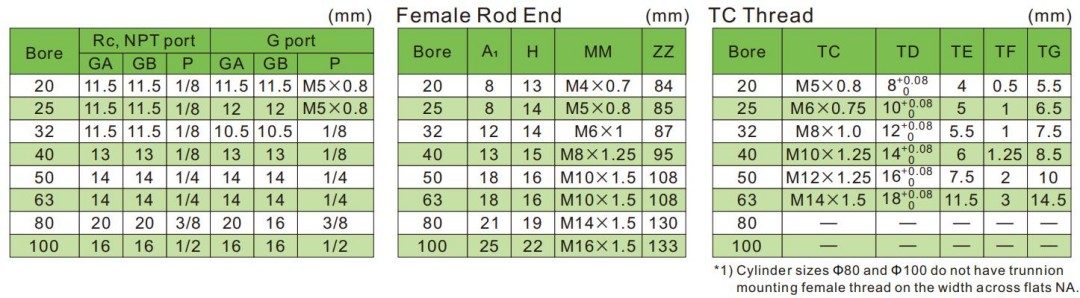

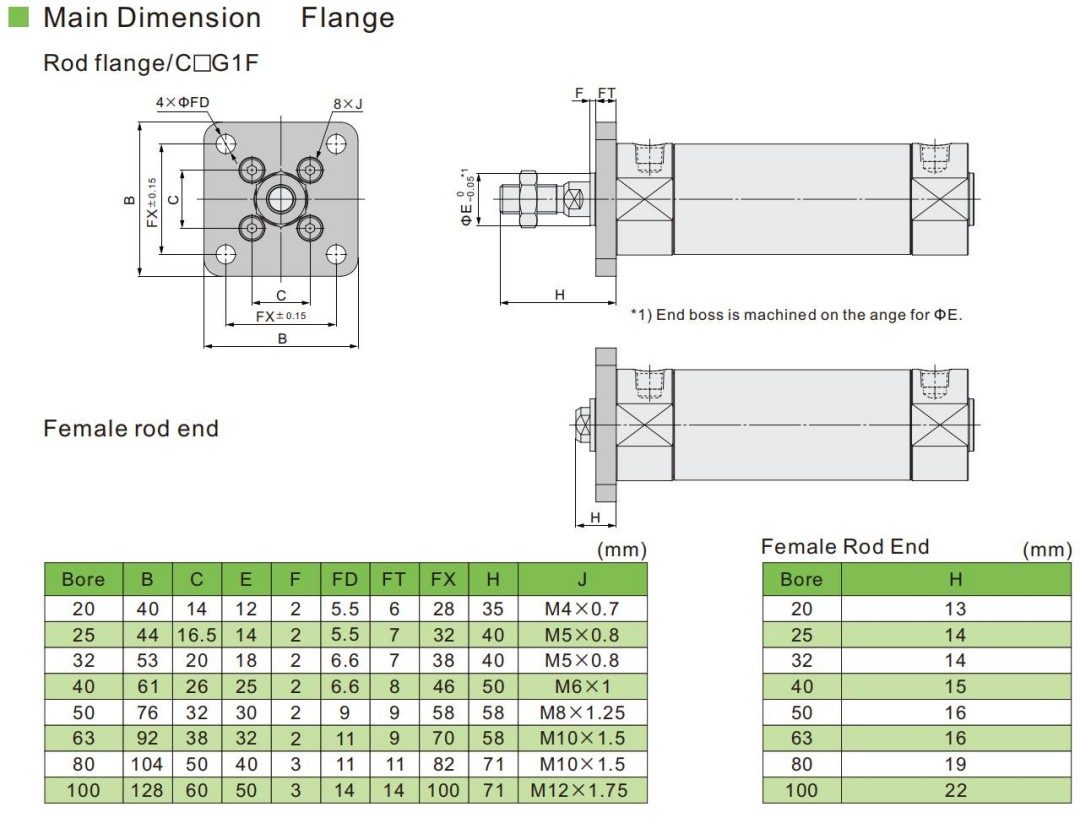

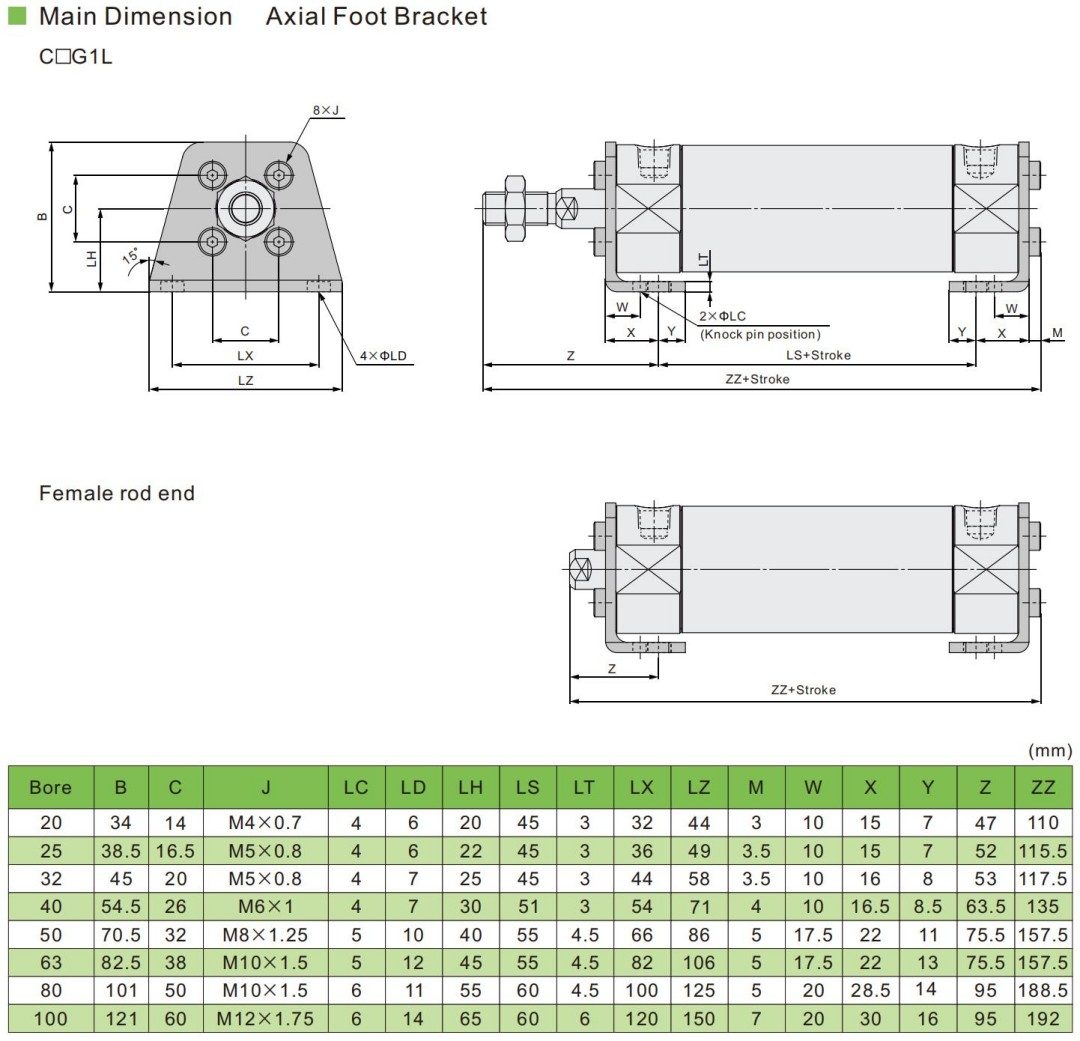

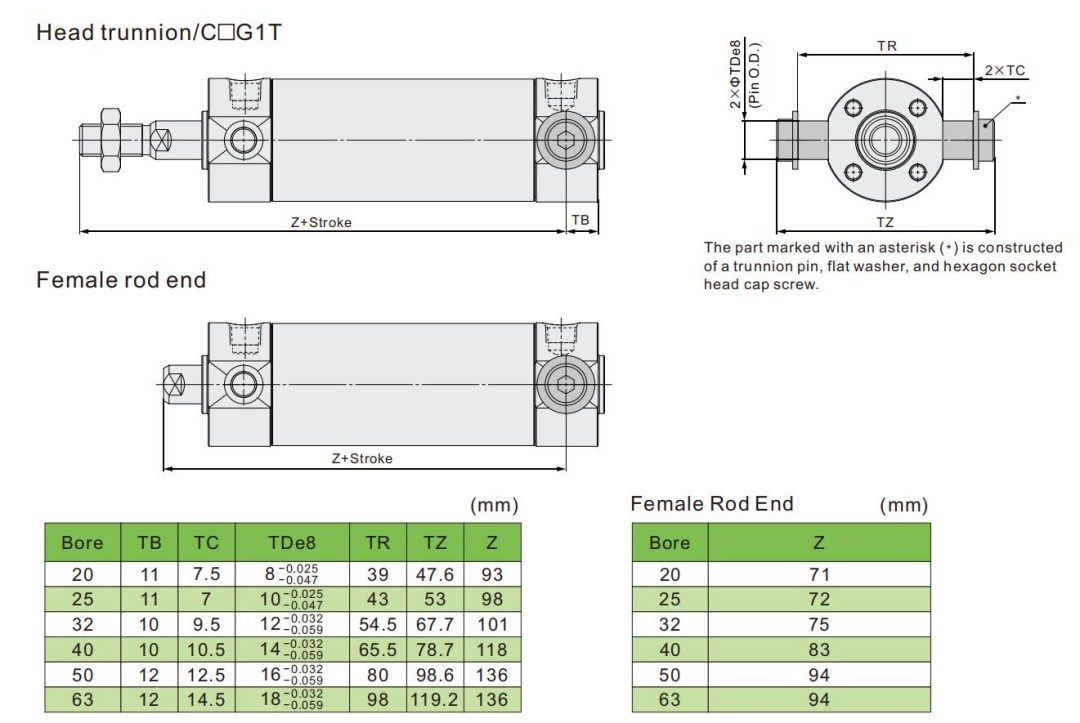

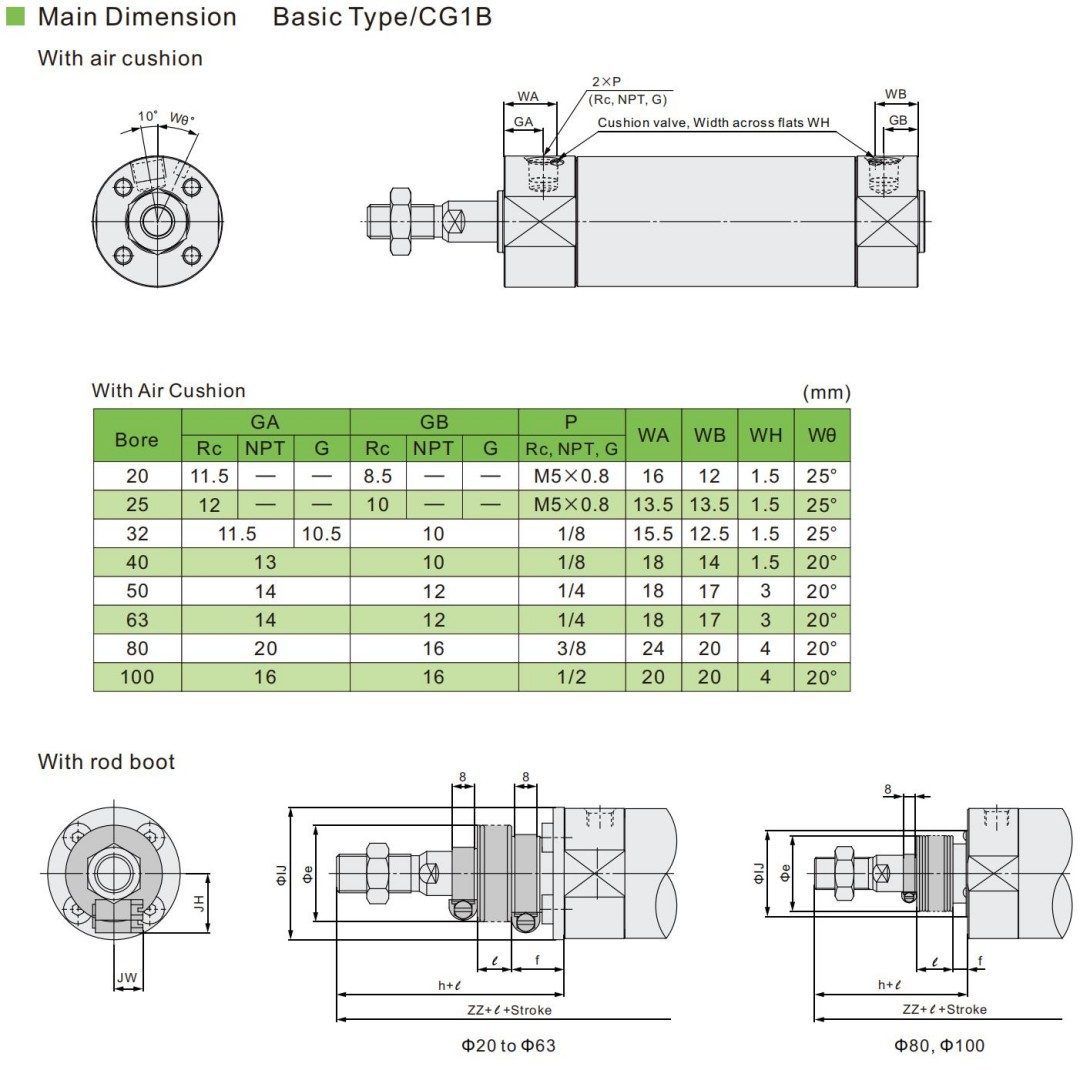

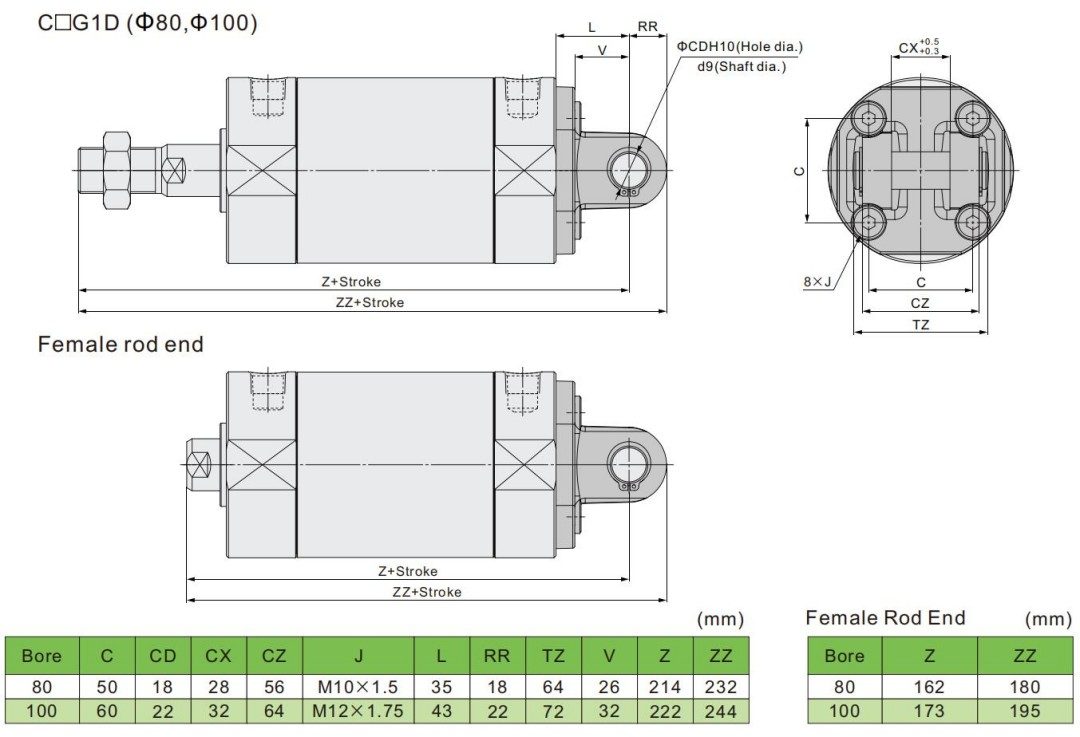

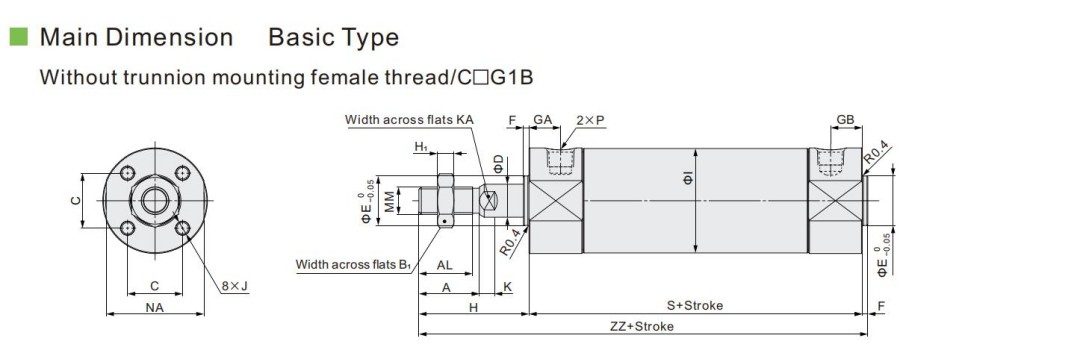

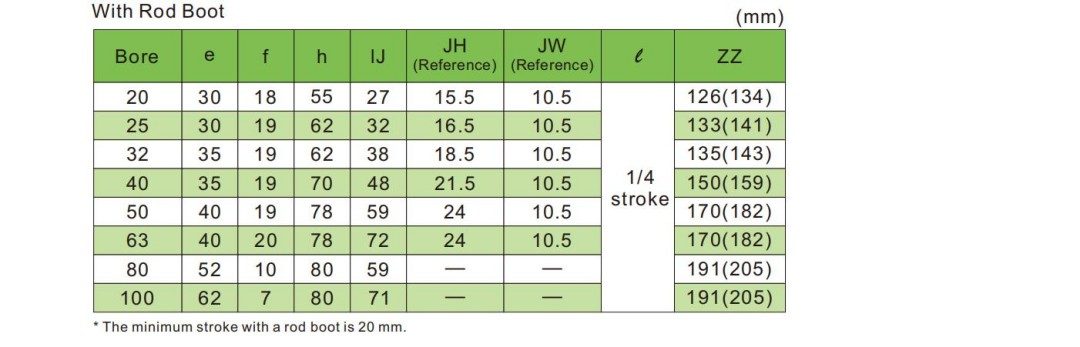

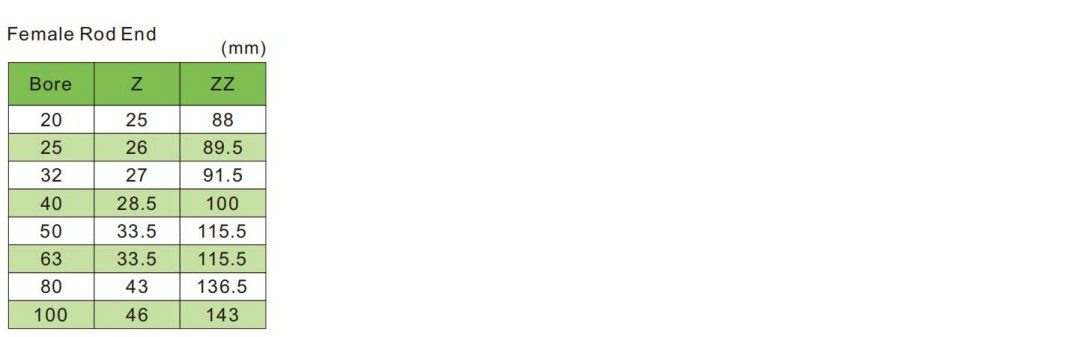

Dimensiones principales
