Descripción del producto

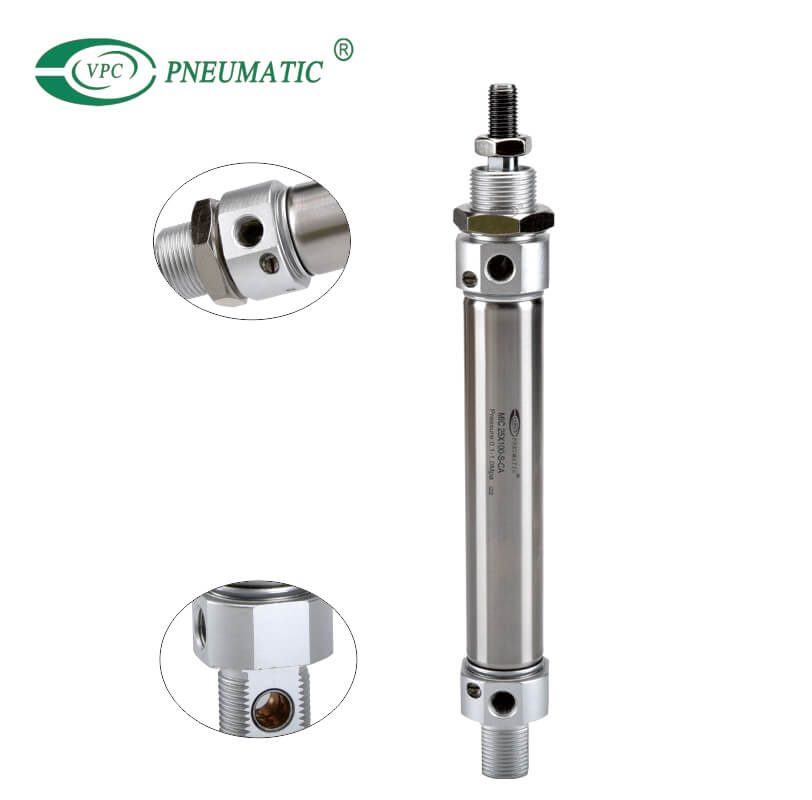

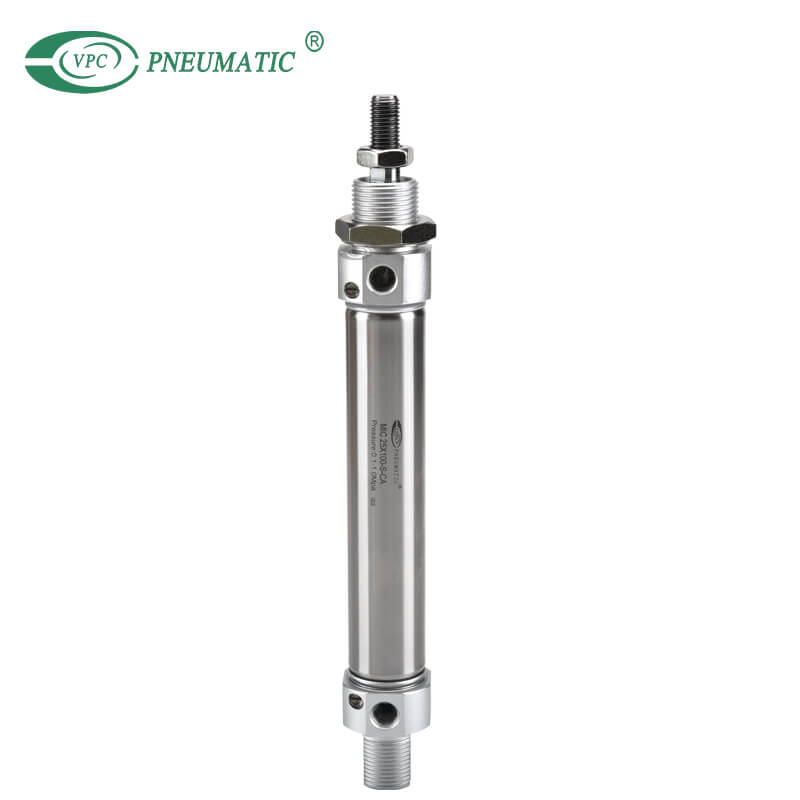

Tubo de acero inoxidable serie MI, cilindros neumaticos están disponibles en diámetros interiores de 16 y 40 mm con longitudes de carrera de 10 mm a 500 mm.Disponible en 3 tipos de montaje para mayor versatilidad.Los detectores magnéticos están disponibles para montaje en banda y en raíl.
1. De acuerdo con la norma ISO6432.
2. La cubierta delantera y trasera posee una almohadilla protectora fija que puede reducir el impacto del cambio de dirección del cilindro.
3. Hay varios modos de tapa trasera, lo que hace que la instalación del cilindro sea más conveniente.
4. La cubierta delantera y trasera y el bloque de acero inoxidable adoptan una estructura empaquetada rodante remachada para formar una conexión confiable.
5. El vástago del pistón y el cuerpo del cilindro con material de acero inoxidable hacen que el cilindro se adapte al entorno de trabajo general con corrosividad.
6. Hay cilindros y accesorios con varias especificaciones de instalación para su elección.
Especificaciones del producto
| Diámetro (mm) | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |
| tipo de actuación | Doble efecto, extensión de resorte simple, retorno de resorte de simple efecto | ||||||||
| medio de trabajo | Aire limpio (filtración de 40 μm) | ||||||||
| Rango de presión | Doble efecto | 0.05 a 0.7Mpa | |||||||
| simple efecto | 0.2 a 0.7Mpa | ||||||||
| Presión garantizada | 1.5Mpa | ||||||||
| Temperatura de trabajo | -5 a 70 ℃ | ||||||||
| Rango de velocidad | 50 a 750 mm/s | ||||||||
Almohadón escribe | Serie MIC: Cojín regulable Otras series: serie antigolpes | ||||||||
| Material | Tubo de acero inoxidable | ||||||||
| Tamaño del puerto | M5X0.8 | G1/8 | G1/4 | ||||||
Dimensiones principales
Preguntas frecuentes sobre productos
Q1.¿Cuál es la norma ISO para el cilindro neumático?
los Cilindro ISO 6432 estándar se refiere a las dimensiones del producto básico y al tamaño del cilindro cuando se aplican montajes y accesorios.
Q2.¿Cuál es el tamaño de la carrera en un cilindro neumático?
Los cilindros están disponibles en diámetros de 8, 10, 12, 16, 20, 25, 32 y 40 mm, con longitudes de carrera de 10 mm a 500 mm.Los cilindros de simple efecto con retorno por resorte en la dirección de retracción están disponibles en longitudes de carrera de hasta 40 mm.
Q3.¿Cómo puedo aumentar la presión en mi cilindro neumático?
Otra forma de aumentar o disminuir las fuerzas generadas por el cilindro es elegir un cilindro con un diámetro más significativo (mayor fuerza) o más pequeño (menor fuerza).Recuerde, cuanto mayor sea el diámetro, mayor será el área de superficie del pistón y mayor será la presión.
Q4.¿Cómo se ajusta la velocidad del cilindro de aire?
Cuando el pistón del cilindro se extiende, el aire detrás de él se comprime porque el aire no puede escapar fácilmente.Cuando aprieta el tornillo de control de flujo, el movimiento del pistón se ralentiza porque el aire se restringe aún más.Controla la velocidad de un cilindro o restringe el flujo de aire.Simplemente gire la válvula de aguja para ajustar la velocidad del aire.
P5.¿Cómo se calcula la fuerza del cilindro neumático?
Utilice el diámetro del cilindro (d) para calcular el área de trabajo del cilindro (A), que es A = π × d² / 4.
Determine la presión de trabajo (P) dentro del cilindro.
Multiplique la presión (P) por el área (A).De esa manera, se calcula la fuerza de empuje de la teoría de los cilindros neumáticos (F), F = P × A.
◆ calculadora de fuerza de cilindro neumatico
P6.¿Venden kits de reparación de cilindros neumáticos?
Sí, vendemos todo tipo de kits de reparación de cilindros y otros accesorios.Por favor, póngase en contacto con nosotros si necesita alguno.
