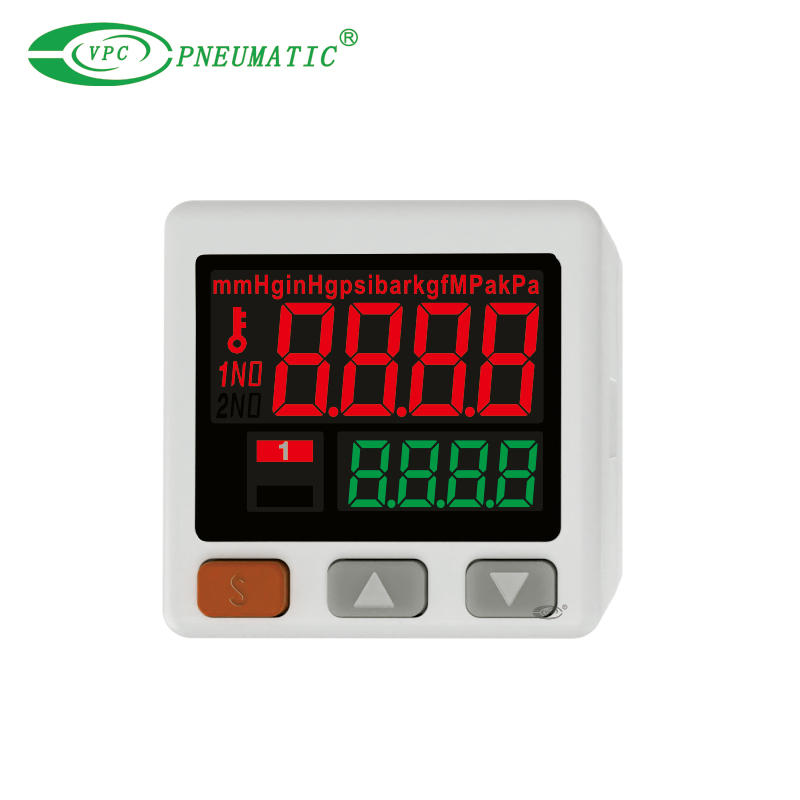

VP-01
VPC Pneumatic
8481804090
| Estado de Disponibilidad: | |
|---|---|
Descripción del Producto
Excelente rentabilidad.
Nueva pantalla dual de tres colores para una legibilidad más clara.
Nueva función de visualización de la unidad para un funcionamiento más intuitivo.
Nuevo diseño de vivienda para ahorrar espacio.
Nuevo icono de bloqueo de teclas para una identificación de estado más sencilla.
Especificación de producto
| Modelo | VP-01/02/04P (Tipo de alta presión) | VP-01/02/04C (Tipo de baja presión) | VP-10P (tipo de alta presión) | VP-10C (tipo de baja presión) | VP-15/04P (Tipo de alta presión) | VP-15/04C (Tipo de baja presión) | |
| Rango de presión nominal | -0,101–1,0 MPa | -101,3–101,3 kPa | -0,101–1,0 MPa | -101,3–101,3 kPa | -0,101–1,0 MPa | -101,3–101,3 kPa | |
| Rango de presión de ajuste | -0,105–1,0 MPa | -105-105 kPa | -0,105–1,0 MPa | -105-105 kPa | -0,105–1,0 MPa | -105-105 kPa | |
| Presión de prueba | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | |
| Fluido aplicable | Gases no corrosivos ni combustibles; Cumple con la norma ISO 8573-1:2010 [7:4:4] | ||||||
| Voltaje de la fuente de alimentación | 12–24 VCC ±10 % | ||||||
| Consumo actual | 45 mA máx. (sin carga) | ||||||
| Resolución de pantalla por unidad de presión | kPa | 1 | 0.1 | 1 | 0.1 | 1 | 0.1 |
| MPa | 0.001 | — | 0.001 | — | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 | |
| mmHg | — | 1 | — | 1 | — | 1 | |
| pulgHg | — | 0.1 | — | 0.1 | — | 0.1 | |
| Salida de conmutación *1 | Salida de colector abierto NPN Máx. corriente de carga: 100 mA Máx. tensión de alimentación: 30 V CC Caída de tensión interna: 1,5 V o menos | Salida de colector abierto PNP Máx. corriente de carga: 100 mA Máx. tensión de alimentación: 24 V CC Caída de tensión interna: 1,5 V o menos | |||||
| Salida de voltaje analógico *1 | Voltaje de salida: 1–5 V ±2,5% FS Linealidad: ±1% FS Impedancia de salida: aprox. 1kΩ | Voltaje de salida: 1–5 V ±2,5% FS Linealidad: ±1% FS Impedancia de salida: aprox. 1kΩ | Ninguno | ||||
| Salida de corriente analógica *1 | Ninguno | Corriente de salida: 4–20 mA ±2,5% FS Linealidad: ±1% FS Resistencia de carga: máx. 300 Ω a 12 V; 600 Ω a 24 V | Ninguno | ||||
| Función MODBUS*2 | Ninguno | Disponible | |||||
| Precisión de visualización | ±2% FS ±1 dígito (a 25 ±3°C) | ||||||
| Repetibilidad | ±0,2% FS ±2 dígitos | ||||||
| Tiempo de respuesta | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms seleccionables | 1 ms, 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms seleccionable *3 | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms seleccionables | ||||
| Mostrar | Pantalla de 3 colores (rojo, naranja, amarillo-verde); tasa de muestreo: 4 veces/s | ||||||
| Características de la temperatura | ±2% FS (temperatura de referencia: 25 °C; dentro del rango operativo de 0 a 50 °C) | ||||||
| Entorno operativo | 0–50°C (sin condensación, sin congelación); 35–85% HR (sin condensación) | ||||||
| Entorno de almacenamiento | -10–50°C (sin condensación, sin congelación); 35–85% HR (sin condensación) | ||||||
| Grado de protección | IP40 | ||||||
| Especificación de puerto/tubería | Rosca hembra: M5 Rosca macho: R1/8 (estándar asiático, BSPT 1/8) Racor de encaje directo: tubo opcional de Ø4 mm o Ø6 mm; codo recto o de 90° | ||||||
| Peso | Aprox. 70 g (incluido el cable de alimentación) | Aprox. 85 g (incluido el cable de alimentación) | |||||
| Accesorios | 1 cable de alimentación con terminales | ||||||
*1) El tipo de salida corresponde uno a uno con el modelo del producto.
*2) MODBUS solo es compatible con la serie VP-15.
*3) El tiempo de respuesta de 1 ms está disponible solo cuando el modo SUPERSPEED está habilitado.
