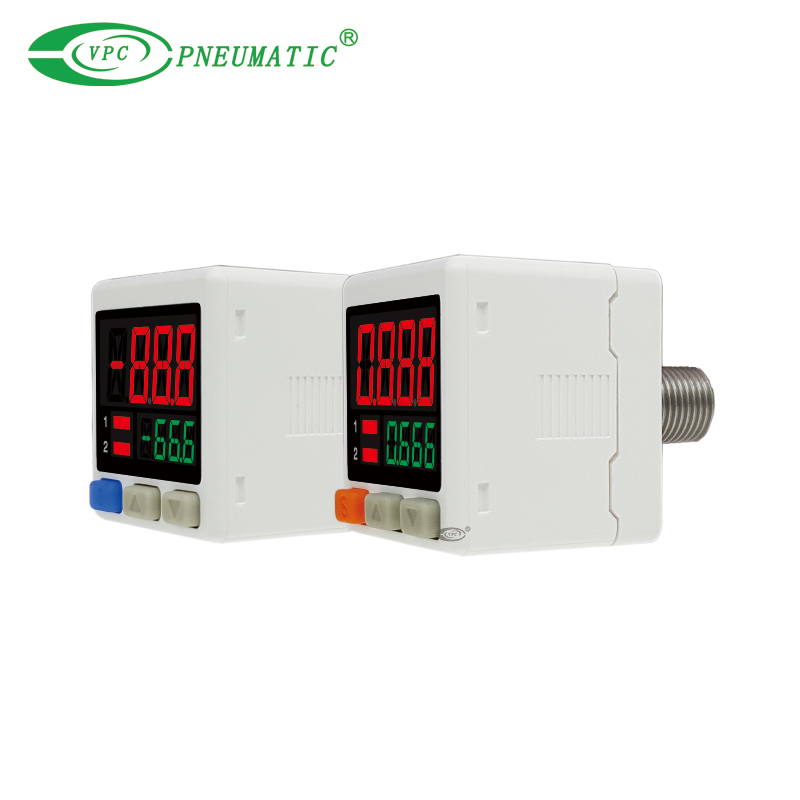

VP-10
VPC Pneumatic
8481804090
| Estado de Disponibilidad: | |
|---|---|
Descripción del Producto
Más funciones y mayor rendimiento
2 salidas de conmutación + 1 salida analógica
Adecuado para una amplia gama de requisitos de aplicación
Modo exclusivo SUPERSPEED con tiempo de respuesta de hasta 1 ms
Ideal para equipos de alta velocidad como máquinas de colocación SMT
Pantalla dual de tres colores con indicación de caracteres para una fácil lectura de la información
Especificación de producto
| Modelo | VP-01/02/04P (Tipo de alta presión) | VP-01/02/04C (Tipo de baja presión) | VP-10P (tipo de alta presión) | VP-10C (tipo de baja presión) | VP-15/04P (Tipo de alta presión) | VP-15/04C (Tipo de baja presión) | |
| Rango de presión nominal | -0,101–1,0 MPa | -101,3–101,3 kPa | -0,101–1,0 MPa | -101,3–101,3 kPa | -0,101–1,0 MPa | -101,3–101,3 kPa | |
| Rango de presión de ajuste | -0,105–1,0 MPa | -105-105 kPa | -0,105–1,0 MPa | -105-105 kPa | -0,105–1,0 MPa | -105-105 kPa | |
| Presión de prueba | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | 1.5 MPa | 500 kPa | |
| Fluido aplicable | Gases no corrosivos ni combustibles; Cumple con la norma ISO 8573-1:2010 [7:4:4] | ||||||
| Voltaje de la fuente de alimentación | 12–24 VCC ±10 % | ||||||
| Consumo actual | 45 mA máx. (sin carga) | ||||||
| Resolución de pantalla por unidad de presión | kPa | 1 | 0.1 | 1 | 0.1 | 1 | 0.1 |
| MPa | 0.001 | — | 0.001 | — | 0.001 | — | |
| kgf/cm² | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| bar | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| psi | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 | |
| mmHg | — | 1 | — | 1 | — | 1 | |
| pulgHg | — | 0.1 | — | 0.1 | — | 0.1 | |
| Salida de conmutación *1 | Salida de colector abierto NPN Máx. corriente de carga: 100 mA Máx. tensión de alimentación: 30 V CC Caída de tensión interna: 1,5 V o menos | Salida de colector abierto PNP Máx. corriente de carga: 100 mA Máx. tensión de alimentación: 24 V CC Caída de tensión interna: 1,5 V o menos | |||||
| Salida de voltaje analógico *1 | Voltaje de salida: 1–5 V ±2,5% FS Linealidad: ±1% FS Impedancia de salida: aprox. 1kΩ | Voltaje de salida: 1–5 V ±2,5% FS Linealidad: ±1% FS Impedancia de salida: aprox. 1kΩ | Ninguno | ||||
| Salida de corriente analógica *1 | Ninguno | Corriente de salida: 4–20 mA ±2,5% FS Linealidad: ±1% FS Resistencia de carga: máx. 300 Ω a 12 V; 600 Ω a 24 V | Ninguno | ||||
| Función MODBUS*2 | Ninguno | Disponible | |||||
| Precisión de visualización | ±2% FS ±1 dígito (a 25 ±3°C) | ||||||
| Repetibilidad | ±0,2% FS ±2 dígitos | ||||||
| Tiempo de respuesta | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms seleccionables | 1 ms, 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms seleccionable *3 | 2,0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms seleccionables | ||||
| Mostrar | Pantalla de 3 colores (rojo, naranja, amarillo-verde); tasa de muestreo: 4 veces/s | ||||||
| Características de la temperatura | ±2% FS (temperatura de referencia: 25 °C; dentro del rango operativo de 0 a 50 °C) | ||||||
| Entorno operativo | 0–50°C (sin condensación, sin congelación); 35–85% HR (sin condensación) | ||||||
| Entorno de almacenamiento | -10–50°C (sin condensación, sin congelación); 35–85% HR (sin condensación) | ||||||
| Grado de protección | IP40 | ||||||
| Especificación de puerto/tubería | Rosca hembra: M5 Rosca macho: R1/8 (estándar asiático, BSPT 1/8) Racor de encaje directo: tubo opcional de Ø4 mm o Ø6 mm; codo recto o de 90° | ||||||
| Peso | Aprox. 70 g (incluido el cable de alimentación) | Aprox. 85 g (incluido el cable de alimentación) | |||||
| Accesorios | 1 cable de alimentación con terminales | ||||||
*1) El tipo de salida corresponde uno a uno con el modelo del producto.
*2) MODBUS solo es compatible con la serie VP-15.
*3) El tiempo de respuesta de 1 ms está disponible solo cuando el modo SUPERSPEED está habilitado.
