Descripción del Producto

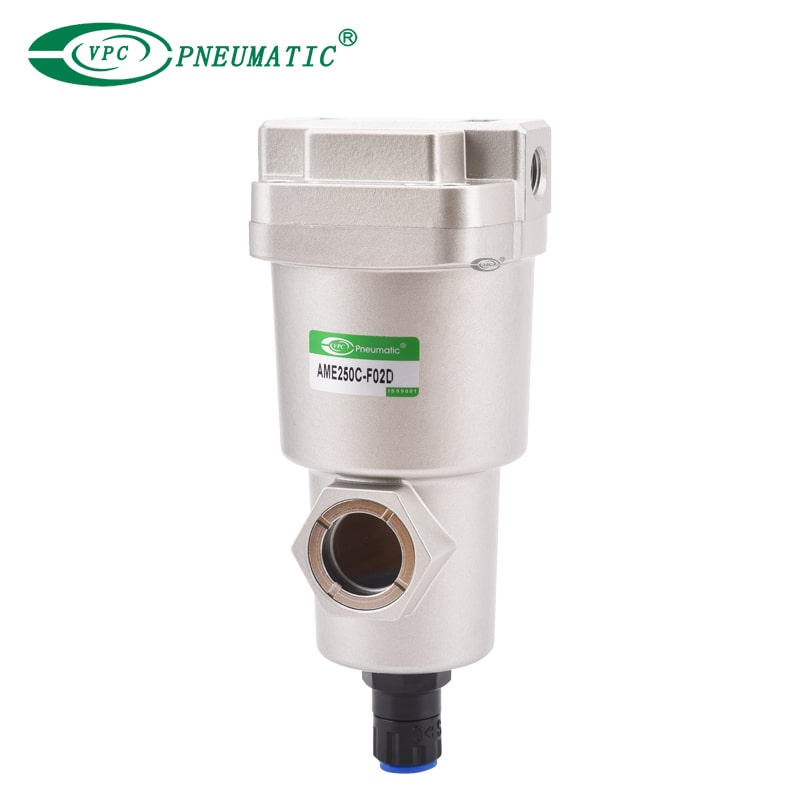

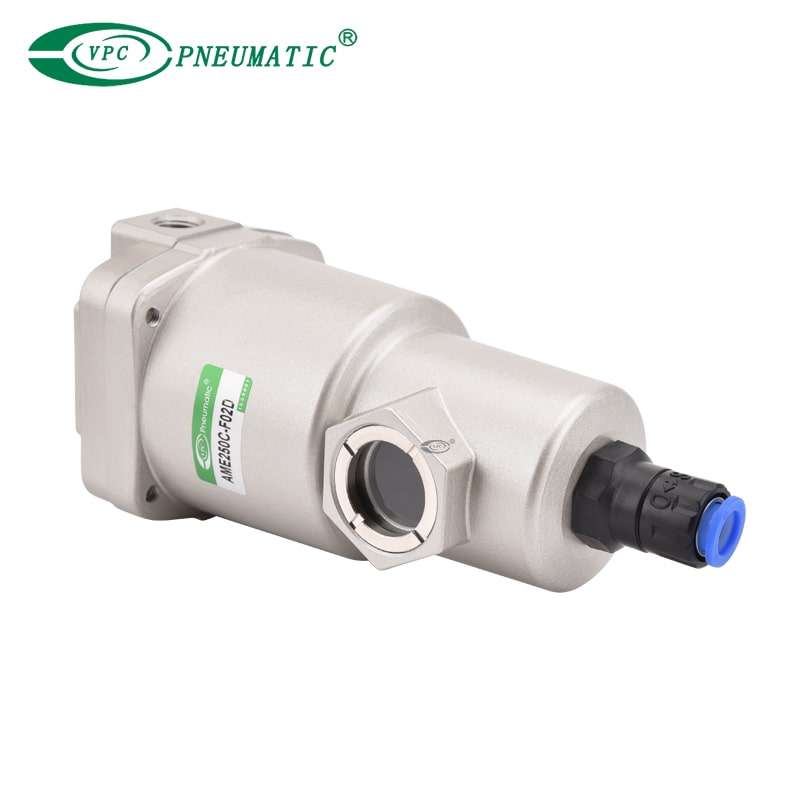

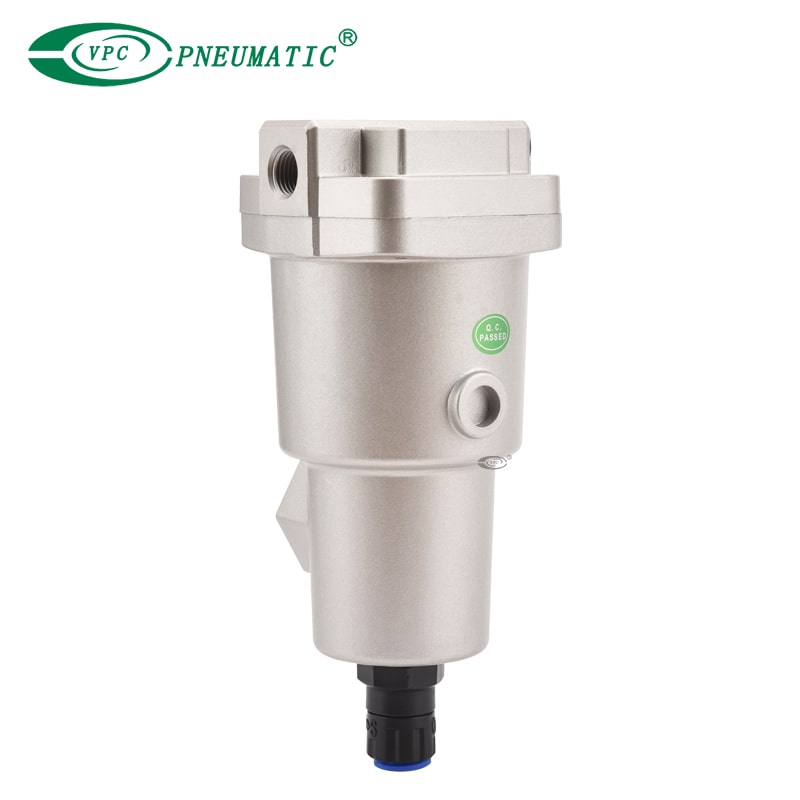

Se debe aplicar el separador de Super Mist de AME para la filtración de aire comprimido que requiere un alto grado de limpieza, como el aire comprimido para líneas de recubrimiento, para habitaciones limpias y equipos que deben evitar los aceites.
● La conexión modular es posible
● El tiempo de reemplazo de filtro se puede juzgar visualmente
El tiempo de reemplazo del elemento se indica mediante un cambio de color.
Cuando el elemento se sature con el contenido de aceite, comenzará a aparecer un punto de color rojo en la superficie frontal.
Cuando el punto de color rojo se vuelva visible, reemplace el elemento inmediatamente.
● Hilos: RC, G, NPT
Especificaciones del producto
| Medio de trabajo | Aire comprimido |
| Max. presión de trabajo | 1.0MPA |
| Mínimo presión de trabajo *1 | 0.05MPA |
| Presión de prueba | 1.5MPA |
| Temperatura de trabajo | 5 a 60 ℃ |
| Calificación de filtración | 0.01 µm (eficiencia de filtración: 99.9%) |
| Limpieza en la salida *2 | Menos de 100 partículas de 0.3 µm o más por pie cúbico [menos de 35 partículas por 10 litr e s (ANR)] |
| Densidad de niebla de aceite en la salida | Max. 0.01 mg/m³ (ANR) *2 (Antes de saturado con aceite, menos de 0.01 mg/m³ (ANR) ≈0.8ppm) |
| Período de reemplazo de elementos | 1. Reemplace el elemento cuando ocurriera un punto de color rojo en la superficie. *1 |
2. Incluso si una mancha roja no aparece en la superficie, el elemento del filtro debe reemplazarse cuando la caída de presión alcanza 0.1MPa o después de 2 años de operación, lo que ocurra primero. |
*1) La falta de reemplazo del elemento cuando comience a aparecer el punto de color rojo dará como resultado que el contenido de aceite pigmentado rojo se filtre hacia el lado secundario. Si el reemplazo de elementos inmediatos, por alguna razón, no es una opción, se debe instalar un AMF en el lado secundario y el elemento debe reemplazarse lo antes posible. En tales casos, el elemento AMF debe reemplazarse al mismo tiempo.
*2) Dependiendo de las condiciones de funcionamiento, solo una cantidad minúscula de pigmento rojo, que no afectará el rendimiento de la filtración, puede filtrarse en el lado secundario. El uso prolongado en tales condiciones puede dar como resultado un residuo mínimo de pigmento rojo en el interior de la tubería en el lado secundario.
| Modelo | Especificación | Número de parte del accesorio (opción) | Piezas de repuesto | ||
| Caudal | Tamaño de puerto | Peso | Asamblea de soporte | Ensamblaje de elementos | |
| AME150C-01 | 200L/min | 1/8 | 0.3 kg | AM-BM101 | Am-el150 |
| AME150C-02 | 1/4 | ||||
| AME250C-02 | 500L/min | 1/4 | 0,48 kg | AM-BM102 | Am-el250 |
| AME250C-03 | 3/8 | ||||
| AME350C-03 | 1000L/min | 3/8 | 0,8 kg | AM-BM103 | Am-el350 |
| AME350C-04 | 1/2 | ||||
| AME450C-04 | 2000L/min | 1/2 | 1.3 kg | AM-BM104 | Am-el450 |
| AME450C-06 | 3/4 | ||||
| AME550C-06 | 3700L/min | 3/4 | 2.0 kg | AM-BM105 | Am-el550 |
| AME550C-10 | 1 | ||||
| AME650-10 | 6000L/min | 1 | 4.2 kg | BM56 | Am-el650 |
| AME650-14 | 1 1/2 | ||||
| AME850-14 | 12000L/min | 1 1/2 | 10.5 kg | BM57 | Am-el850 |
| AME850-20 | 2 | ||||
Ejemplo de pedido: caudal 1000L/min, tamaño de puerto G1/2
Modelo: AME350C-04
Dimensiones principales
