| Rangos de diámetro interior: | |
|---|---|
| Rango de carrera: | |
| Carrera de ajuste: | |

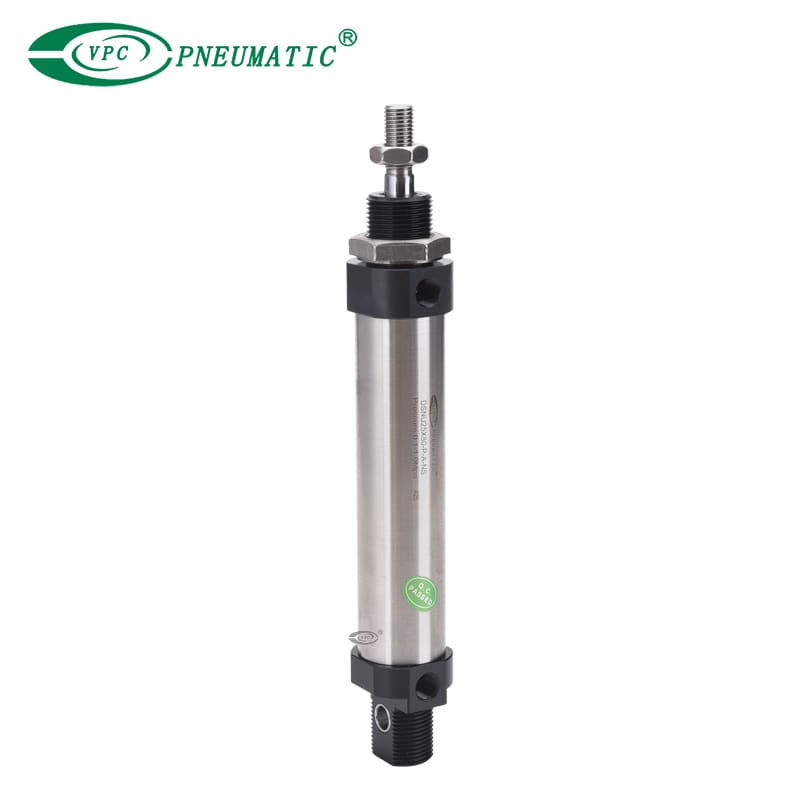

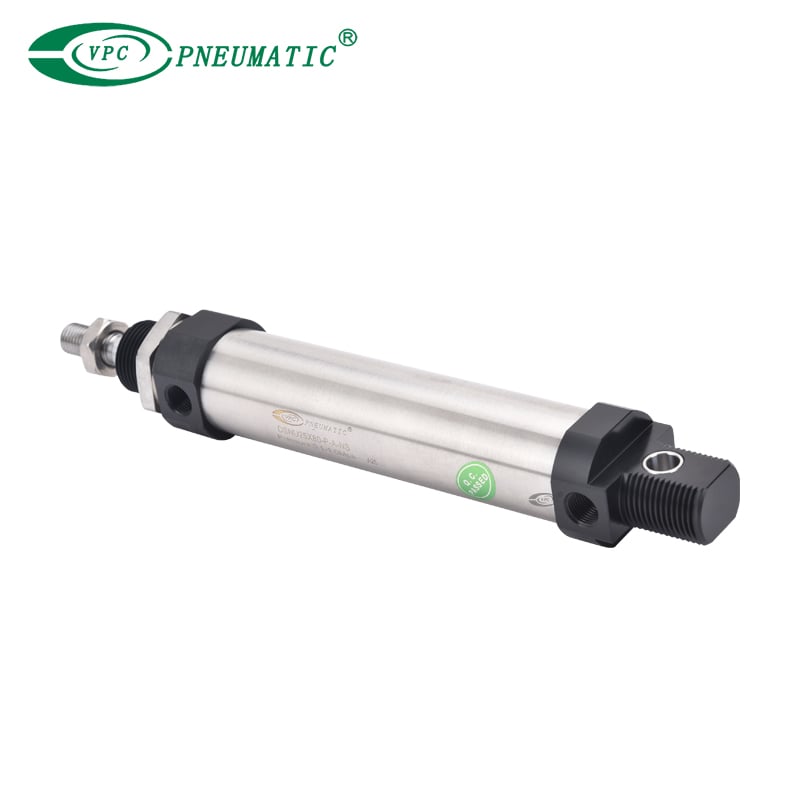

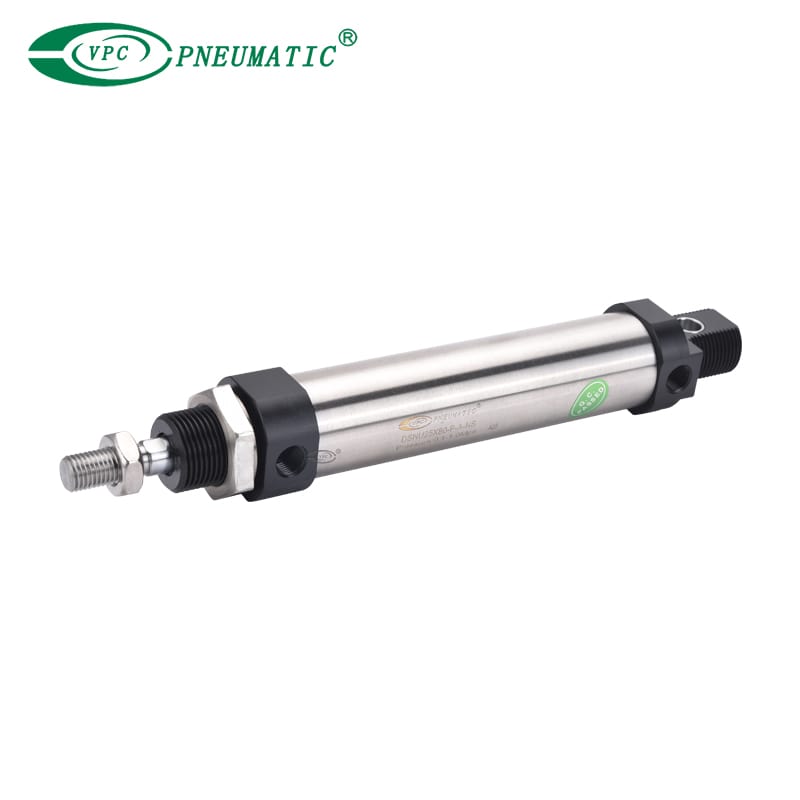

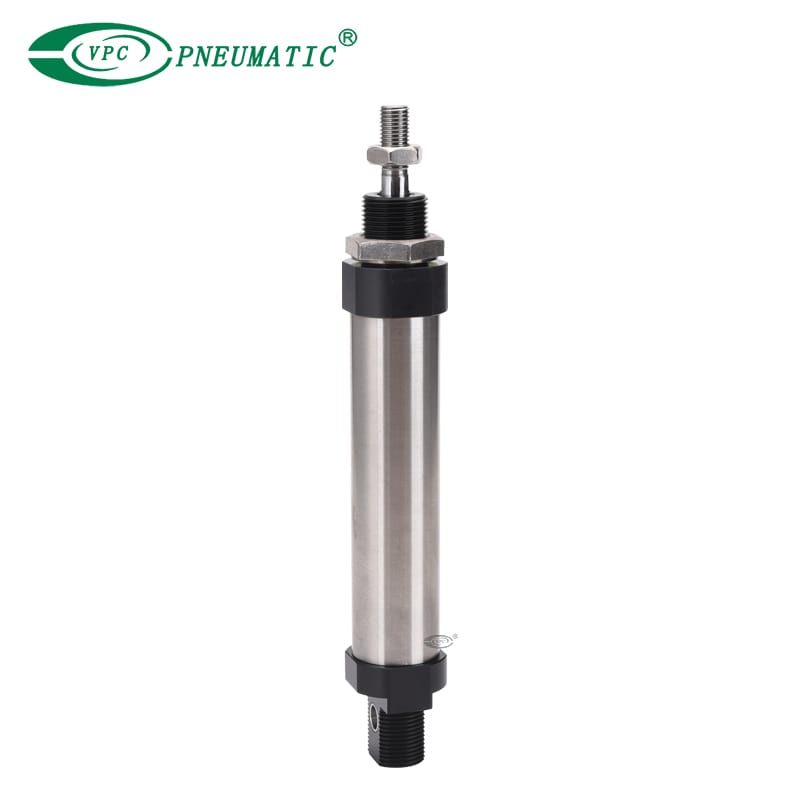

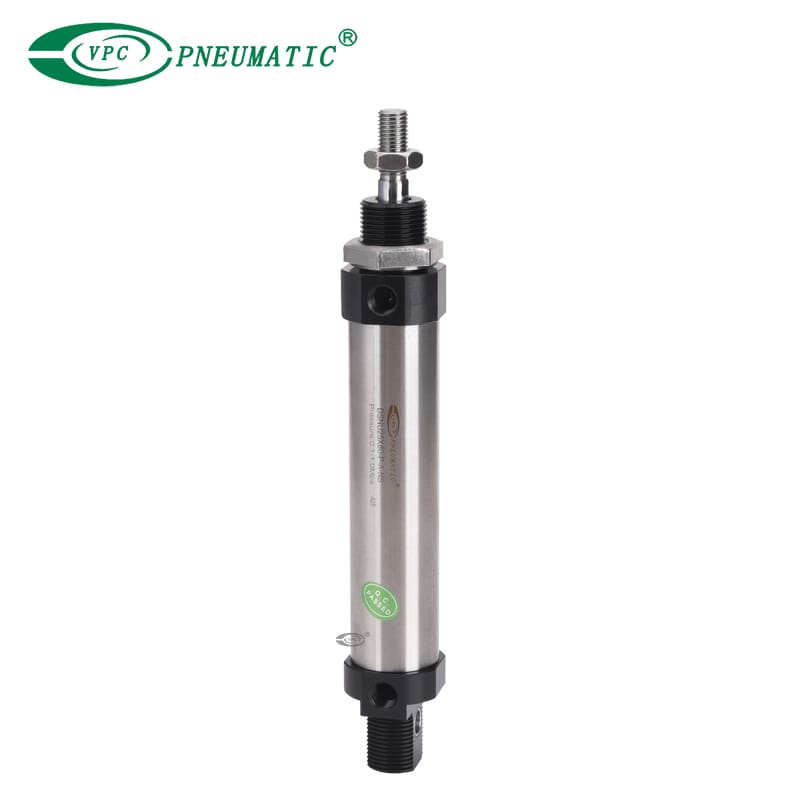

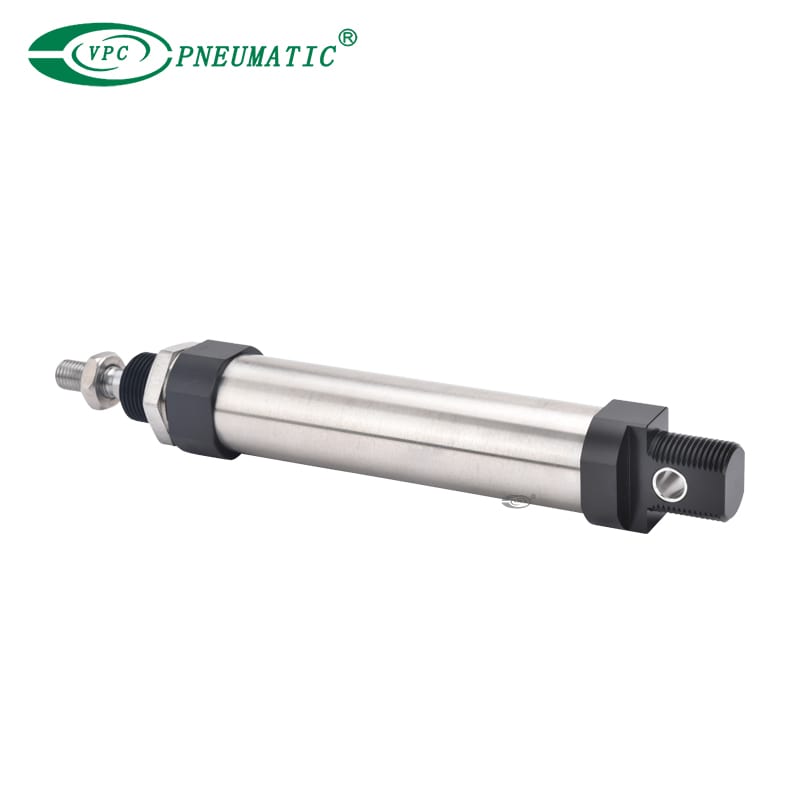

Descripción del Producto
1. Barril de cilindro de acero inoxidable de alta calidad: construido con acero inoxidable resistente a la corrosión, asegurando la durabilidad y el cumplimiento de los estándares de higiene de la industria alimentaria.
2. Tamaño y accidente cerebrovascular personalizable: totalmente personalizable para cumplir con los requisitos de aplicación específicos, proporcionando un control preciso para varios procesos de corte de alimentos.
3. Diseño de seguridad de grado alimenticio: no contaminación y fácil de limpiar, satisfaciendo las estrictas demandas de higiene de maquinaria de procesamiento de alimentos.
4. Estructura compacta y de ahorro de espacio: diseño en miniatura para una integración perfecta en equipos de procesamiento de alimentos de espacio limitado.
5. Actuación neumática de alta respuesta: el rendimiento rápido de inicio de inicio mejora la eficiencia de corte, adecuada para operaciones de alta frecuencia.
6. Varilla de pistón de sellado y desgaste premium: diseñada para una vida útil prolongada, reduciendo el tiempo de inactividad de mantenimiento y los costos operativos.
* Los diámetros de orificio de 8 a 25 mm están en conformidad con ISO 6432.
Especificaciones del producto
| Diámetro (mm) | 8 | 10 | 12 | 16 | 20 | |
| Tipo de actuación | Doble actuación, solo actuación | |||||
| Medio de trabajo | Aire limpio (filtración de 40um) | |||||
| Presión de trabajo | 0.15 a 1.0MPA | 0.1-1.0MPA | ||||
| Temperatura de trabajo | -20 a 80 ℃ | |||||
| Lubricación | No requerido | |||||
| Rango de velocidad | - | 10 a 100 mm/s | ||||
| Tipo de cojín | Dsnu- □ -P | Anillos de cojín elásticos | ||||
| Dsnu- □ -ppv | - | Cojín ajustable | ||||
| Dsnu- □ -pps | － | Cojín autojustable | ||||
| Golpe de cojín | Dsnu- □ -ppv | － | 9 mm | 12 mm | 15 mm | |
| Dsnu- □ -pps | - | 12 mm | 15 mm | |||
| Tamaño de puerto | M5 | M5 | M5 | M5 | G1/8 | |
| Hilo de varilla de pistón | M4 | M4 | M6 | M6 | M8 | |
| Tipo de montaje | Montaje directo (solo variante MH) | |||||
| Con accesorios | ||||||
| Diámetro (mm) | 25 | 32 | 40 | 50 | 63 | |
| Tipo de actuación | Doble actuación, solo actuación | |||||
| Medio de trabajo | Aire limpio (filtración de 40um) | |||||
| Presión de trabajo | 0.1-1.0MPA | |||||
| Temperatura de trabajo | -20 a 80 ℃ | |||||
| Lubricación | No requerido | |||||
| Rango de velocidad | 10 a 100 mm/s | 8 a 100 mm/s | 5 a 100 mm/s | |||
| Tipo de cojín | Dsnu- □ -P | Anillos de cojín elásticos | ||||
| Dsnu- □ -ppv | Cojín ajustable | |||||
| Dsnu- □ -pps | Cojín autojustable | |||||
| Golpe de cojín | Dsnu- □ -ppv | 17 mm | 14 mm | 18 mm | 20 mm | 21 mm |
| Dsnu- □ -pps | 17 mm | 14 mm | 18 mm | 20 mm | 21 mm | |
| Tamaño de puerto | G1/8 | G1/8 | G1/4 | G1/4 | G3/8 | |
| Hilo de varilla de pistón | M10 × 1.25 | M10 × 1.25 | M12 × 1.25 | M16 × 1.5 | M16 × 1.5 | |
| Tipo de montaje | Montaje directo (solo variante MH) | |||||
| Con accesorios | ||||||
Dimensiones principales
