| tubo aplicable: | |
|---|---|
| Hilo: | |
| Material: | |
Descripción del Producto
1. Alta resistencia a la corrosión: Construido con acero inoxidable 316L con molibdeno, resiste eficazmente la corrosión por cloruros y ácidos.
2. Construcción robusta: La construcción metálica de alta resistencia soporta presiones y temperaturas de funcionamiento más altas.
3. Diseño a prueba de fugas: Las roscas y sellos de precisión garantizan una excelente estanqueidad en las juntas.
4. Tratamiento de superficies sanitarias: Superficies interiores y exteriores lisas y sin rebabas, adecuadas para entornos de calidad alimentaria y salas blancas.
5. Varias opciones de conexión: Hay disponibles accesorios de conexión rápida, roscados y de compresión para satisfacer diversos requisitos del sistema.
6. Alternativa a los accesorios de latón/niquelados: Proporcionan una vida útil más larga en aplicaciones que requieren mayor resistencia a la corrosión y al óxido.
■ Estructura interna
■ Tamaño del tubo
| Tubo (métrica) | Tubo (pulgada) | ||||||||||||
| Código | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tubo afuera | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Hilo
| Hilo (métrico) | ||||||||
| Código | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Hilo | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| Hilo de 55 ° (R) | |||||
| Código | 01 | 02 | 03 | 04 | 06 |
| Hilo | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Hilo de 55 ° (g) | |||||
| Código | G01 | G02 | G03 | G04 | G06 |
| Hilo | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Hilo (UNF) | Hilo estadounidense 60 ° | |||||
| Código | U10 | 01n | 02N | 03n | 04n | 06n |
| Hilo | 10-32UNF | Npt1/8 | Npt1/4 | Npt3/8 | Npt1/2 | Npt3/4 |
Especificaciones del producto
| Medio de trabajo | Aire, n 2, agua, vapor |
| Presión de trabajo | 0 a 1.5 MPa |
| Presión de prueba | 2.0 MPA |
| Temperatura de trabajo | -20 a 140 ° C (sin congelación) |
| Tubo aplicable | Nylon, PU, FEP, PFA |

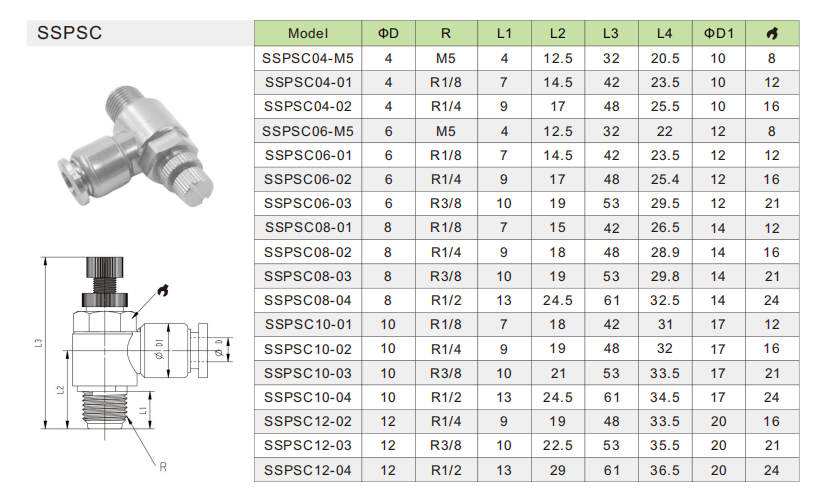

Dimensiones principales
PDF del catálogo
