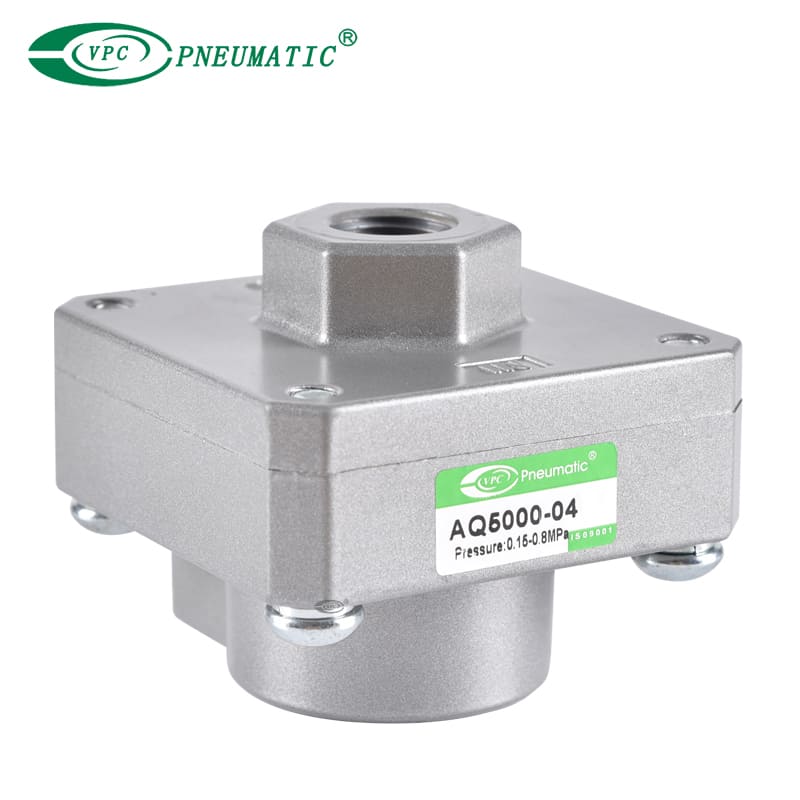

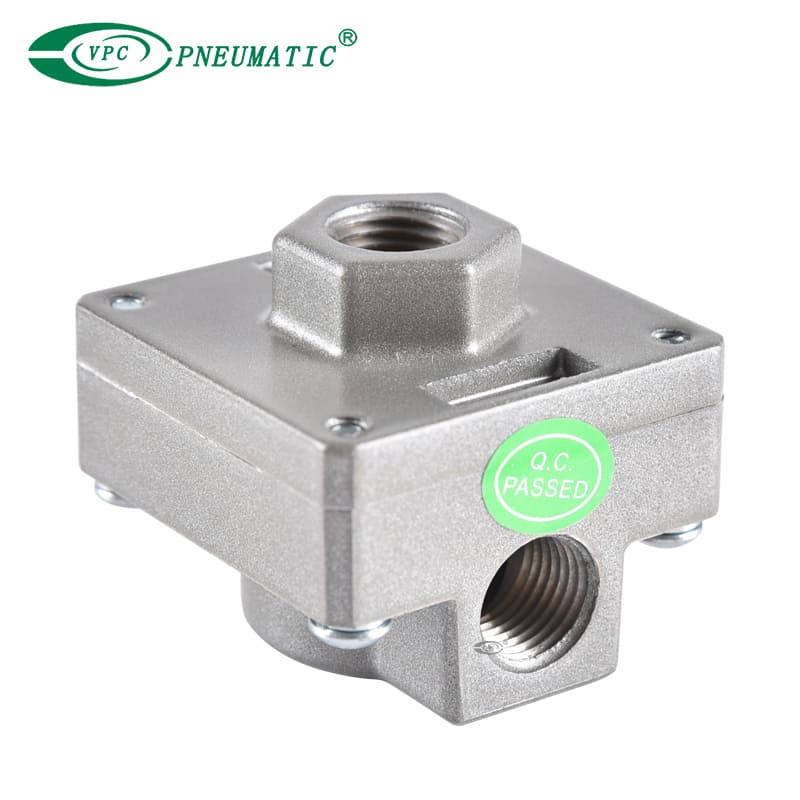

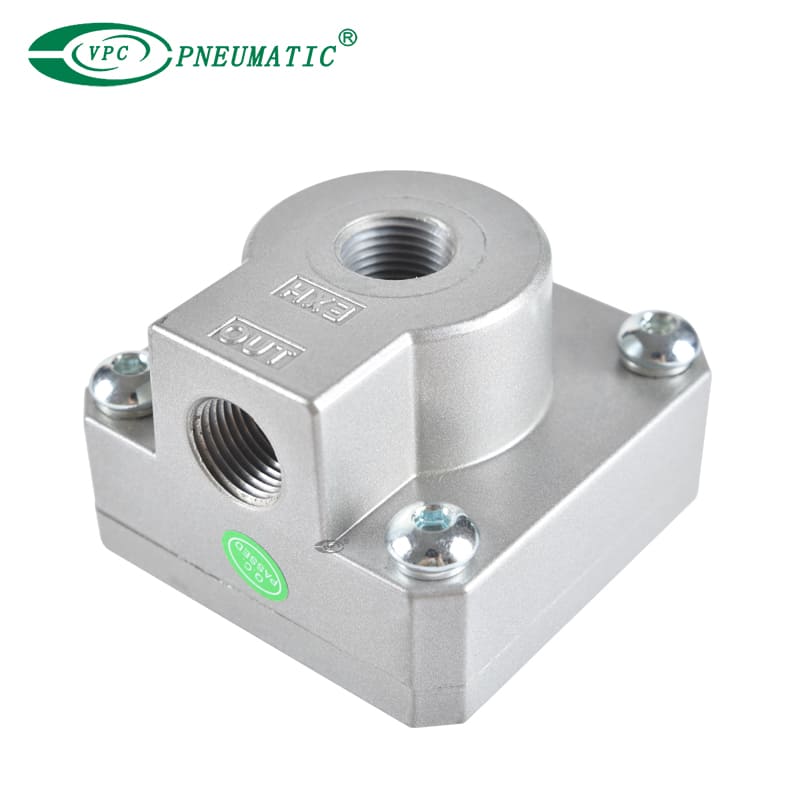

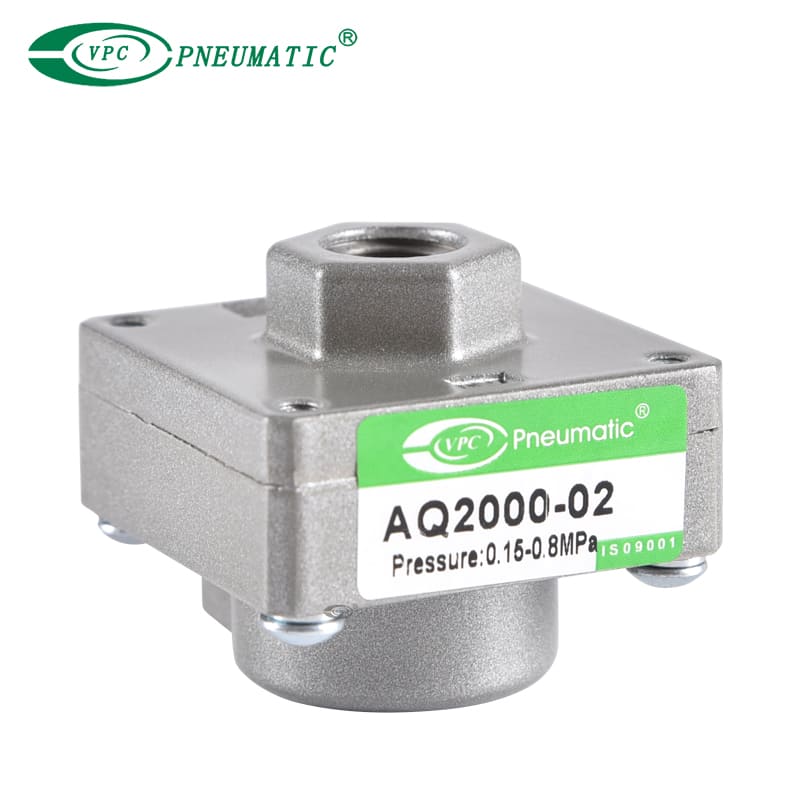

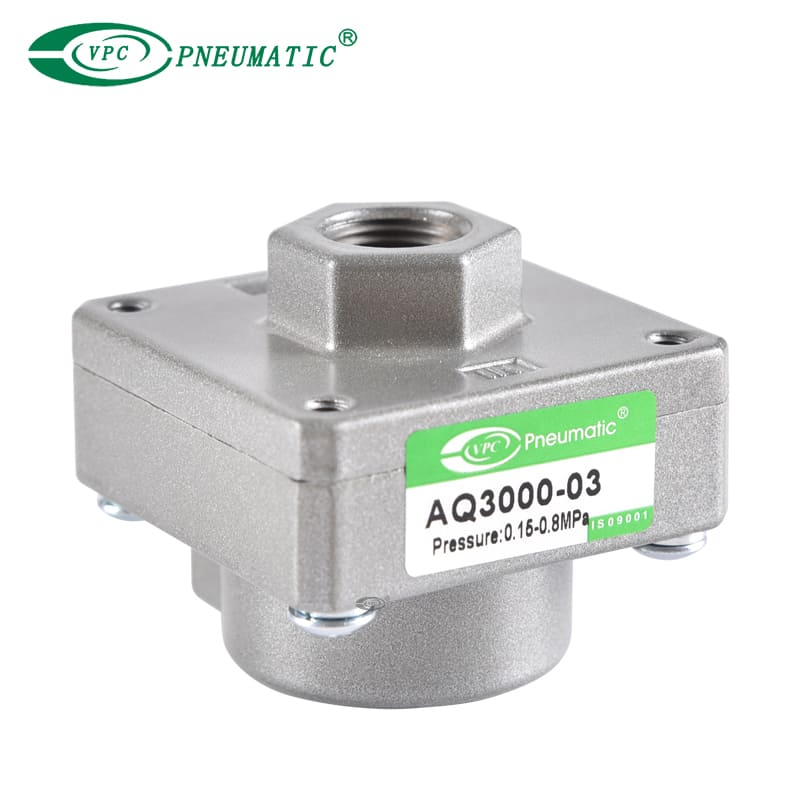

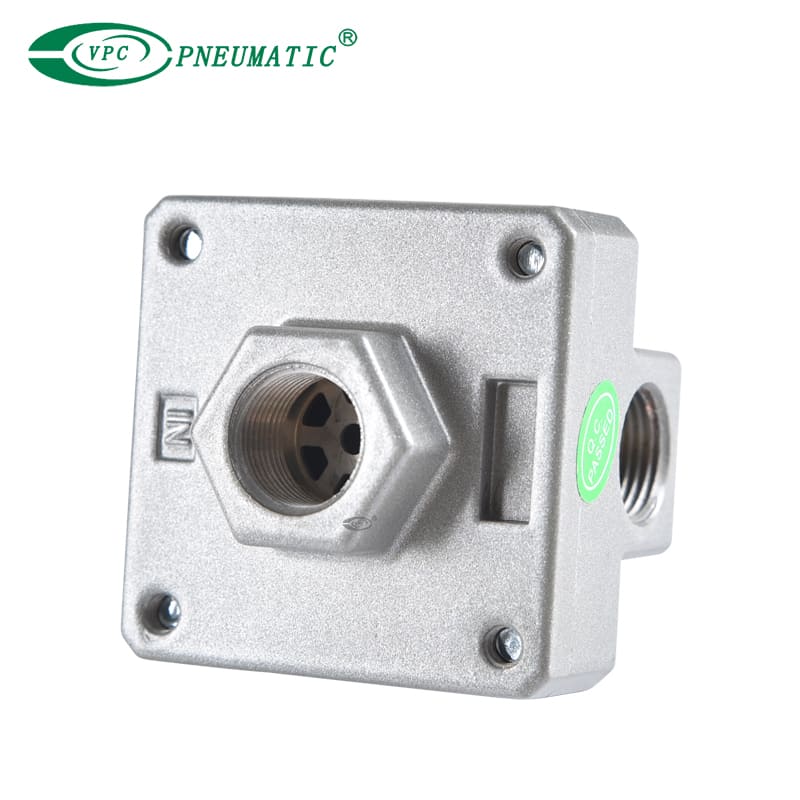

Descripción del Producto
1. Disponible en tipo de labio o diafragma.
2. Excelentes características de escape.
3. Gran capacidad de flujo y baja presión diferencial.
4. Cuerpo de válvula compacto y liviano.
5. amplia selección de modelos disponibles con tamaños de puerto que van desde M5 a 3/4.
Especificaciones del producto
| Medio de trabajo | Aire | |
| Presión de prueba | 1.5 MPa | |
| Max. presión de trabajo | Aq15 □ 0 | 0.7 MPa |
| Aq2000 a 5000 | 1 MPa | |
| Mínimo presión de trabajo | Aq15 □ 0 | 0.1 MPa |
| Aq2000 a 5000 | 0.05 MPa | |
| Temperatura de trabajo | -5 a 60 ℃ (sin congelación) | |
| Modelo | Tamaño de puerto | Conductancia sónica [DM 3/(S-BAR)] | Relación de presión crítica | ||
| En → fuera | Fuera → exh | En → fuera | Fuera → exh | ||
| AQ1500-M5 | M5 x0.8 | 0.4 | 0.56 | 0.35 | 0.3 |
| AQ1510-01 | 1/8 | 0.8 | 1.16 | ||
| AQ2000-01 | 1/8 | 5 | 5 | 0.45 | 0.35 |
| AQ2000-02 | 1/4 | 7 | 8 | ||
| AQ3000-02 | 1/4 | 8 | 8.4 | ||
| AQ3000-03 | 3/8 | 12 | 14 | ||
| AQ5000-04 | 1/2 | 21 | 23 | ||
| AQ5000-06 | 3/4 | 27 | 36 | ||
Dimensiones principales
| Modelo | Tamaño de puerto | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
| AQ1500 | M5x0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| AQ1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |
| Modelo | Tamaño de puerto | L1 | L2 | L3 | L4 |
| AQ2000 | 1/8,1/4 | 45 | 40 | 10 | 45 |
| Aq3000 | 1/4,3/8 | 56 | 50 | 12.5 | 56 |
| Aq5000 | 1/2,3/4 | 85 | 75 | 18 | 85 |
