| Medio de trabajo: | |
|---|---|
| Material: | |

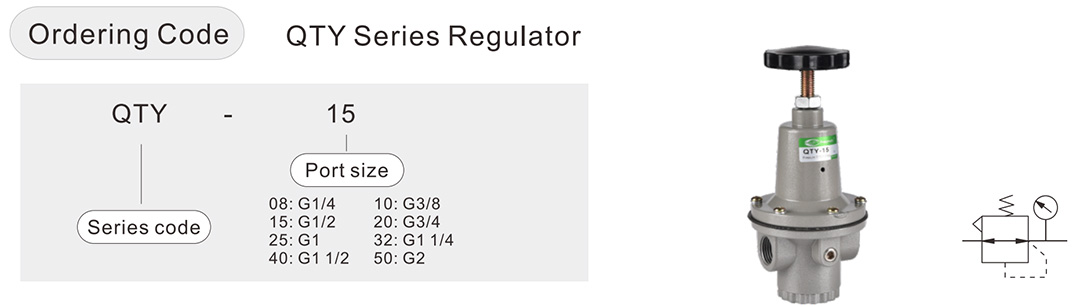

Especificaciones del producto
| Modelo | CANTIDAD-08 | CANTIDAD-10 | CANTIDAD-15 | CANTIDAD-20 | CANTIDAD-25 | CANTIDAD-35 | CANTIDAD-40 | CANTIDAD-50 |
| Tamaño del puerto | G 1/4' | G 3/8' | G 1/2' | G 3/4' | G 1' | G 11/8' | G 3/2' | G2' |
| medio de trabajo | Aire comprimido | |||||||
| Condition | 100% nuevo | |||||||
| Diámetro de conexión | G 3/8' | |||||||
| Presión de prueba | 1,5MPa | |||||||
| Rango de presión | 0,05 a 0,8 MPa | |||||||
Rango de temperatura | -5 a 60ºC | |||||||
| Tipo de válvula | Tipo de desbordamiento | |||||||
| Método de conexión | Hilo femenino | |||||||

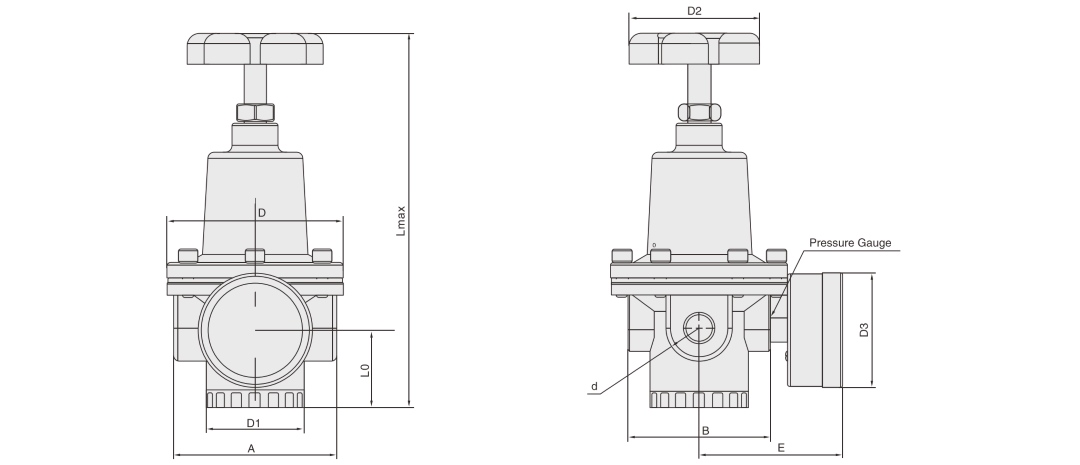

Dimensiones del producto
| Modelo | Tamaño del puerto | A | B | D | D1 | D2 | D3 | D4 | d | I0 | I1 | I2 | I3 | E | Lmáx. |
| CANTIDAD-08 | G 1/4' | 74 | 64 | Φ80 | Φ44 | Φ60 | Φ52 | Φ60 | Φ31 | 20 | 57 | 70 | 8 | 70 | 180 |
| CANTIDAD-10 | G 3/8' | 74 | 64 | Φ80 | Φ44 | Φ60 | Φ52 | Φ60 | Φ31 | 20 | 57 | 70 | 8 | 70 | 180 |
| CANTIDAD-15 | G 1/2' | 74 | 64 | Φ80 | Φ44 | Φ60 | Φ52 | Φ60 | Φ31 | 20 | 57 | 70 | 8 | 70 | 180 |
| CANTIDAD-20 | G 3/4' | 106 | 105 | Φ120 | Φ60 | Φ97 | Φ52 | Φ60 | Φ45 | 30 | 77 | 108 | 9 | 85 | 240 |
| CANTIDAD-25 | G 1' | 106 | 105 | Φ120 | Φ60 | Φ97 | Φ52 | Φ90 | Φ45 | 30 | 77 | 108 | 9 | 85 | 240 |
| CANTIDAD-35 | G 11/8' | 133 | 100 | Φ120 | Φ64 | Φ97 | Φ52 | Φ90 | Φ63 | 40 | 110 | 108 | 9 | 95 | 275 |
| CANTIDAD-40 | G 3/2' | 133 | 100 | Φ120 | Φ64 | Φ97 | Φ52 | Φ90 | Φ63 | 35 | 110 | 108 | 9 | 90 | 275 |
| CANTIDAD-50 | G2' | 133 | 100 | Φ120 | Φ64 | Φ97 | Φ52 | Φ90 | Φ63 | 35 | 110 | 108 | 9 | 90 | 275 |
