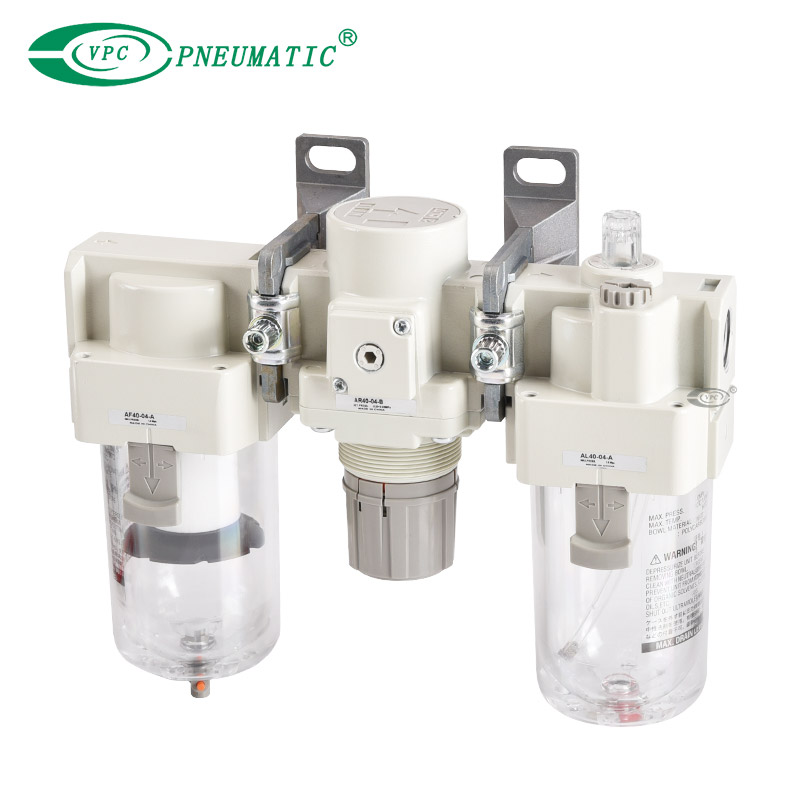

Unidades de preparación de aire de la serie AC20-D a AC60-D (combinación de 3)

■  Característica de producto

La mayoría de las características del AC-A y AC-B se han incorporado en los protectores transparentes del tazón AC-D para una visibilidad completa;manómetros integrados y presostatos;espacio de mantenimiento reducido y cambio de elemento simplificado en los filtros de la serie AF-D.

1. Diseño modular con estilo de carrocería uniforme.Montaje intercambiable con el producto existente

2. Amplia gama de adaptadores de tubería, interfaces y presostatos modulares.

3. Fácil reemplazo de elementos.El elemento y el cuenco son una sola pieza.El reemplazo se puede hacer manualmente.

4. Regulador de ahorro de energía.Caída de presión: Máx.50% de mejora

5.  Espacio de mantenimiento reducido: Máx.46% de reducción

6.  Roscas Rc, NPT o G disponibles.

Ejemplo de pedido:

Opción/Semi-estándar: seleccione uno para cada a a j.

Opción/símbolo semiestándar:  Cuando se requiera más de una especificación, indicar en  orden alfanumérico.

Modelo: AC30-F03DE1-16NR-D

■ sibol

*1) La guía de drenaje es NPT1/8 (aplicable a AC20-D) y NPT1/4 (aplicable a AC30-D a AC60-D).El puerto de drenaje automático viene con un Φ3/8' Conexión instantánea (aplicable a AC30-D a AC60-D).

*2) La guía de drenaje es G1/8 (aplicable a AC20-D) y G1/4 (aplicable a AC30-D a AC60-D).

*3) Cuando no se aplica presión, el condensado que no inicia el mecanismo de drenaje automático quedará en el recipiente.Liberación del condensado residual Se recomienda antes de finalizar las operaciones del día.

*4) Si el compresor es pequeño [0,75 kW, el caudal de descarga es inferior a 100 l/min (ANR)], es posible que se produzca una fuga de aire del grifo de drenaje durante el funcionamiento. inicio de operaciones.Se recomienda el tipo NC.

*5) Cuando se conecta el manómetro, se instalará un manómetro de 1,0 MPa para el tipo estándar (0,85 MPa).Manómetro de 0,4 MPa para tipo 0,2 MPa.

*6) La presión se puede establecer más alta que la presión de especificación en algunos casos, pero use presión dentro del rango de especificación.

*7) Se proporciona un protector de tazón como equipo estándar (policarbonato).

*8) Se proporciona un protector de tazón como equipo estándar (nylon).

*9) La combinación de drenaje automático tipo flotador C y D no está disponible.

*10) Sin función de válvula.

*11) La combinación de recipiente metálico 2 y 8 no está disponible.

*12) Al elegir con W: puerto de drenaje del filtro de aire, la llave de drenaje de un lubricador tendrá accesorios dentados.

*13) Para el tipo de rosca de tubería: NPT No se puede utilizar con M: Manómetro tipo redondo (con zona de color).Disponible por pedido especial.El presostato digital estará equipado con la función de selección de unidades, configurando inicialmente en psi.

*14) Para opciones: E1, E2, E3, E4

*15) : Para el tipo de rosca de tubería: solo NPT

*dieciséis) △: Seleccionar con opciones: E1, E2, E3, E4

*1) Condiciones: Presión de entrada 0,7 MPa;El caudal nominal varía en función de la presión de entrada.   Mantenga el flujo de aire dentro del flujo nominal para evitar una salida de lubricante hacia el lado de salida.

*2) Cuando la concentración de descarga de neblina de aceite del compresor es de 30 mg/m³ (ARN).

*3) El sello del tazón y otras juntas tóricas están ligeramente lubricadas.

■  Opciones/Referencia

*1) Montaje de un soporte y 2 tornillos de montaje.

*2) Presión mínima de trabajo: tipo NA–0,1 MPa;Tipo NC: 0,1 MPa (AD27-A) y 0,15 MPa (AD37-A/AD47-A).   Consulte con VPC por separado para conocer las especificaciones de visualización de unidades en psi y °F.

*3) Consulte con VPC para obtener detalles sobre la tubería de drenaje para adaptarse a los tamaños de puerto NPT o G.
