La unidad FRL de la serie AC-D es una combinación modular de 2 filtros reguladores AW y lubricadores AL, y puede equiparse opcionalmente con manómetros, presostatos digitales, válvulas de alivio de presión de 3 vías e interruptores de presión IS.El AC-D tiene un máx.presión de ajuste de 125 psi y se puede utilizar en una amplia gama de aplicaciones.

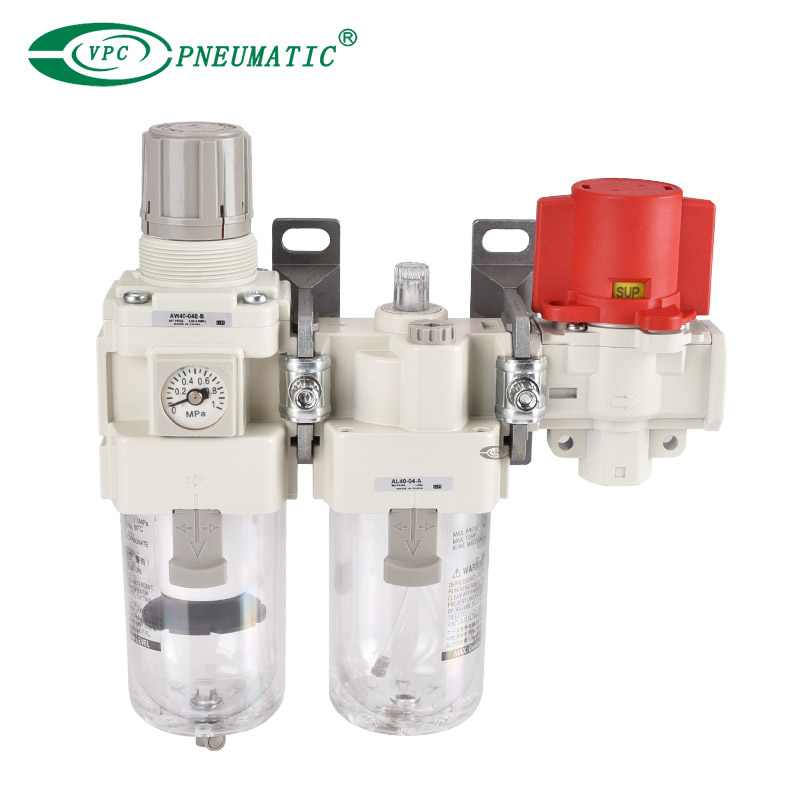

  • AC40A-04E-VD

  • VPC Pneumatic

Medio de trabajo:
Grado de filtración nominal:
Temperatura de trabajo:
Presión de prueba:
máx.Presión operacional:
Estado de Disponibilidad:

Descripción del Producto

 Característica de producto

La mayoría de las características de AC-A y AC-B se han incorporado en la cubierta transparente del recipiente AC-D para una visibilidad completa;manómetros integrados y presostatos;espacio de mantenimiento reducido y reemplazo de elementos simplificado para los filtros de la serie AF-D.

1. Diseño modular con estilo de carrocería uniforme.Montaje intercambiable con el producto existente

2. Amplia gama de adaptadores de tubería, interfaces y presostatos modulares.

3. Fácil reemplazo de elementos.El elemento y el cuenco son una sola pieza.El reemplazo se puede hacer manualmente.

4. Regulador de ahorro de energía.Caída de presión: Máx.50% de mejora

5.  Espacio de mantenimiento reducido: Máx.46% de reducción

6.  Roscas Rc, NPT o G disponibles.

Ejemplo de pedido:

Opción/Semi-estándar: seleccione uno para cada  a  a  j.

Opción/símbolo semiestándar:  Cuando se requiera más de una especificación, indicar en  orden alfanumérico.

Modelo:  AC30A-F03DE1-16NR-D

sibol

filtro regulador lubricador

Filtro Regulador Lubricador Neumático

*1) La guía de drenaje es NPT1/8 (aplicable a AC20A-D) y NPT1/4 (aplicable a AC30A-D a AC60A-D).El puerto de drenaje automático viene con un Φ3/8'   Conexión instantánea (aplicable a AC30A-D a AC60A-D).

*2) La guía de drenaje es G1/8 (aplicable a AC20A-D) y G1/4 (aplicable a AC30A-D a AC60A-D).

*3) Cuando no se aplica presión, el condensado que no inicia el mecanismo de drenaje automático quedará en el recipiente.Liberación del condensado residual  Se recomienda antes de finalizar las operaciones del día.

*4) Si el compresor es pequeño [0,75 kW, el caudal de descarga es inferior a 100 l/min (ANR)], es posible que se produzca una fuga de aire del grifo de drenaje durante el funcionamiento.  inicio de operaciones.Se recomienda el tipo NC.

*5) Cuando se conecta el manómetro, se instalará un manómetro de 1,0 MPa para el tipo estándar (0,85 MPa).Manómetro de 0,4 MPa para tipo 0,2 MPa.

*6) La presión se puede establecer más alta que la presión especificada en algunos casos, pero use una presión dentro del rango especificado.

*7) Se proporciona un protector de tazón como equipo estándar (policarbonato).

*8) Se proporciona un protector de tazón como equipo estándar (nylon).

*9) La combinación de drenaje automático tipo flotador C y D no está disponible.

*10) Sin función de válvula.

*11) La combinación de recipiente metálico 2 y 8 no está disponible.

*12) Al elegir con W: puerto de drenaje del regulador del filtro, la llave de drenaje de un lubricador será con accesorios dentados.

*13) Para el tipo de rosca de tubería: NPT

  No se puede utilizar con M: Manómetro tipo redondo (con zona de color).Disponible bajo pedido especial. El presostato digital estará equipado  con la función de selección de unidades, configurando inicialmente en psi.

*14) Para opciones: E1, E2, E3, E4

*15): Para el tipo de rosca de tubería: solo NPT.

*16) △: Seleccionar con opciones: E1, E2, E3, E4.

Especificaciones del producto

 Especificaciones

ModeloAC20A-DAC30A-DAC40A-DAC40A-06-DAC50A-DAC60A-D
ComponenteRegulador de filtro[AW]AW20-DAW30-DAW40-DAW40-06-DAW50-DAW60-D
Lubricador[AL]AL20-DAL30-DAL40-DAL40-06-DAL50-DAL60-D
Tamaño del puerto1/8, 1/41/4, 3/81/4, 3/8, 1/23/43/4, 11
Tamaño del puerto del manómetro *1) [AW]1/8
medio de trabajoAire limpio
Temperatura de trabajo*2)-5 a 60°C (sin congelación)
Presión de prueba1.5Mpa
máx.Presión operacional1.0Mpa
Drenaje automático mínimo  presión operacionalNC [AW]0.1MPa0.15MPa
NO0.1MPa
Establecer rango de presión [AW]0.05 a 0.85Mpa
Grado de filtración nominal [AW]5 micras
Clase de pureza del aire comprimido*3)ISO 8573-1:2010 [ 6 : 4 : − ]*4)
Capacidad de drenaje [AW]8 cm³ 25 cm³ 45 cm³

mín.caudal de goteo*5) [ALABAMA]

15 l/min (ANR)

Tamaño del puerto 1/4:  30 l/min (ANR)

Tamaño del puerto 3/8:  40 l/min (ANR)

Tamaño del puerto 1/4:  30 l/min (ANR)

Tamaño del puerto 3/8:  40 l/min (ANR)

Tamaño del puerto 1/2:  50 l/min (ANR)

50 l/min (ANR)190 l/min (ANR)220 l/min (ANR)
Capacidad de aceite [AL]25 cm³55 cm³135 cm³
Lubricante recomendado [AL]Aceite de turbina clase 1 (ISO VG32)
Material del cuenco [AW/AL]policarbonato
Protector de cuenco [AF/AL]Semi-estándar (Acero)Estándar (policarbonato)
Construcción [AW]Tipo de alivio

*1) Las roscas de conexión del manómetro no están disponibles para la unidad FRL con un manómetro de tipo integrado cuadrado o con un interruptor de presión digital.

*2) -5 a 50°C para los productos con presostato digital.

*3) La clase de pureza del aire comprimido se indica en base a ISO 8573-1:2010 Aire comprimido – Parte 1: Contaminantes y clases de pureza.

*4) La clase de calidad del aire comprimido en el lado de entrada es [ 7 : 4 : 4 ].

*5) El caudal es de 5 gotas o más/min en las siguientes condiciones: Presión de entrada de 0,5 MPa;Aceite de turbina de clase 1 (ISO VG32);Temperatura a 20°C;   Válvula de ajuste de aceite completamente abierta.  Para un circuito que se enciende y se apaga repetidamente en el lado de salida, haga el ajuste para que el consumo promedio de aire por minuto se convierta en el  caudal de goteo mínimo o superior.

Dimensiones principales

 Dimensiones principales

unidad frl neumática

unidad frl smc

regulador de filtro de aire de drenaje automático

unidad de preparación de aire

   Con válvula de alivio de presión de 3 vías (V)

unidad frl en sistema neumático

frl smc

trampa de agua de drenaje automático smc

lubricador regulador de filtro frl
