| Tipo de válvula: | |
|---|---|
| Orientación de montaje: | |
| Material: | |
| Garantía de calidad: | |
Descripción del Producto
1. El material del cuerpo y el sellador se puede seleccionar para soportar varios fluidos.
2. Compatible con varias aplicaciones a través de una amplia variedad de combinaciones de opciones de tamaño de orificio y bobina.
3. 2 puertos (NC, no), 3 puertos, colector: seleccione el componente ideal de acuerdo con el circuito en uso.
4. El cuerpo de la válvula está disponible en cobre y acero inoxidable, por lo que puede elegir el material que necesita de acuerdo con el entorno de uso.
* Los pedidos solo para la placa de enmascaramiento y el subplate también están disponibles. Póngase en contacto con VPC para más detalles.
* Para 11 o más estacionamiento múltiple, comuníquese con VPC.
Especificaciones del producto
| Tipo | Especificaciones estándar | Especificaciones opcionales | |
| Medim que trabaja | Aire/vacío bajo /agua/queroseno/aceite | Agua caliente | Vapor |
| Diferencial de presión de trabajo | 0 a 1MPA | ||
| Max. presión de trabajo | 1MPA | ||
Presión de prueba | 10MPA | ||
| Temperatura de fluido (sin congelación) | -10 ° C a 60 ° C | -10 ° C a 90 ° C | -10 ° C hasta 184 ° C |
| Temperatura de trabajo | -20 ° C a 60 ° C | -20 ° C a 100 ° C | |
| Clase térmica | Clase 130 (b) | Clase 180 (h) | |
| Atmósfera | Coloque sin gas corrosivo y gas explosivo | ||
| Estructura de la válvula | Estructura de Poppet de actuación directa | ||
Fugas de asiento de la válvula | 0.2 cm 3/min (ANR) o menos (aire) | 300 cm 3/min (ANR) o menos (aire) | |
| Montaje | Irrestricto | ||
| Material de cuerpo/sello | Goma de acero inoxidable/nitrilo | Acero inoxidable/goma EPM | Acero inoxidable/ptfe |
* Consulte Máx. Diferencial de presión de trabajo en especificaciones individuales.
| Modelo | Gag311-1 | Gag351-2 | ||
| Tamaño de puerto | RC1/8 | |||
| Tamaño del orificio (mm) | Arriba | 1.5 | 2.0 | |
| Cuerpo | 1.5 | 2.0 | ||
| Max. Diferencial de presión de trabajo (MPA) | Aire | C.A. | 0.7 | 0.4 |
| corriente continua | 0.7 | 0.4 (0.35) | ||
| Agua (caliente) | C.A. | 0.7 | 0.4 | |
| corriente continua | 0.7 | 0.4 | ||
| Aceite (50 mm 2/s) | C.A. | 0.6 | 0.25 | |
| corriente continua | 0.6 (0.5) | 0.2 (0.15) | ||
| Vapor | C.A. | 0.7 | 0.4 | |
| Voltaje nominal | 110 VAC 50/60 Hz 220 VAC 50/60 Hz 12 VDC 24 VDC | |||
| Poder aparente (VA) | Al sostener | 50Hz | 14 | |
| 60Hz | 11 | |||
| Al comenzar | 50Hz | 20 | ||
| 60Hz | 16 | |||
| Consumo de energía (W) | C.A. | 50/60Hz | 6/4.2 | |
| corriente continua | 11 (8.1) | |||

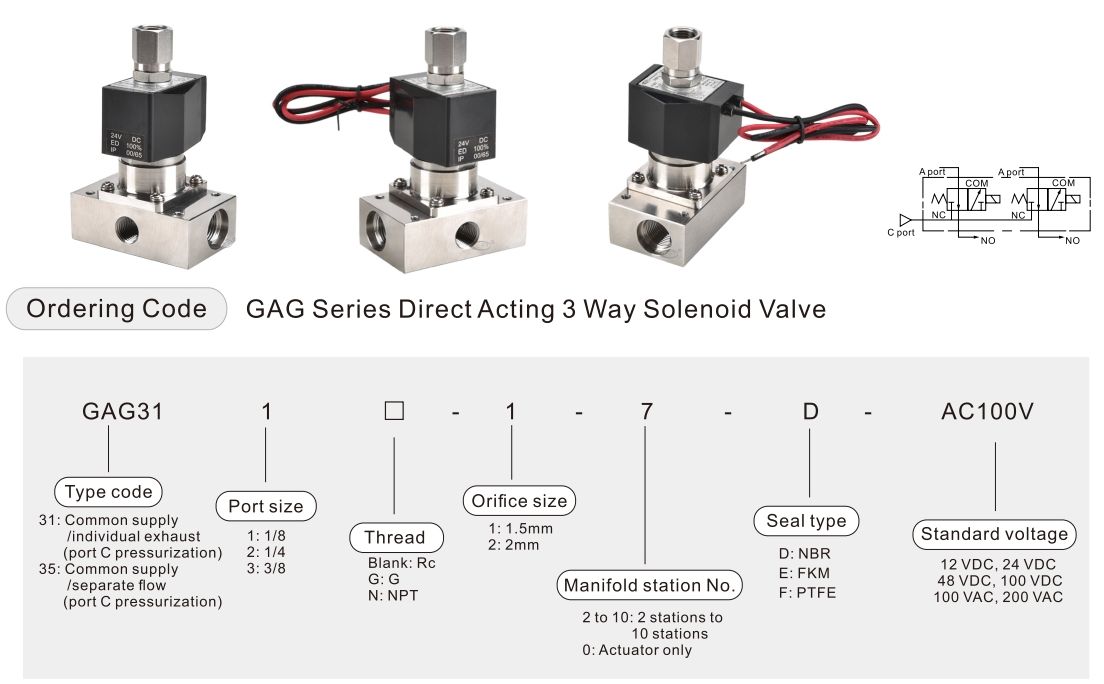

*1: Los números de modelo anteriores son para el tamaño básico de no puerto (RC) y el tamaño del orificio. Consulte cómo ordenar para otras combinaciones.
*2: El rango de fluctuación de voltaje debe estar dentro de ± 10% del voltaje nominal.
*3: Los valores que se muestran en () son para el tipo de voltaje de CC con caja terminal DIN, lo que indica el máximo. presión de trabajo cuando se presuriza desde el no puerto.
*4: cuando se use en un estado energizado continuamente, use un sello de goma Fluoro.
*5: No hay presurización de puerto no es posible para el sello PTFE.
*6: Las 100 VAC (50/60 Hz) se pueden usar con 110 VAC (60 Hz). El 200 VAC (50/60 Hz) se puede usar con 220 VAC (60 Hz).

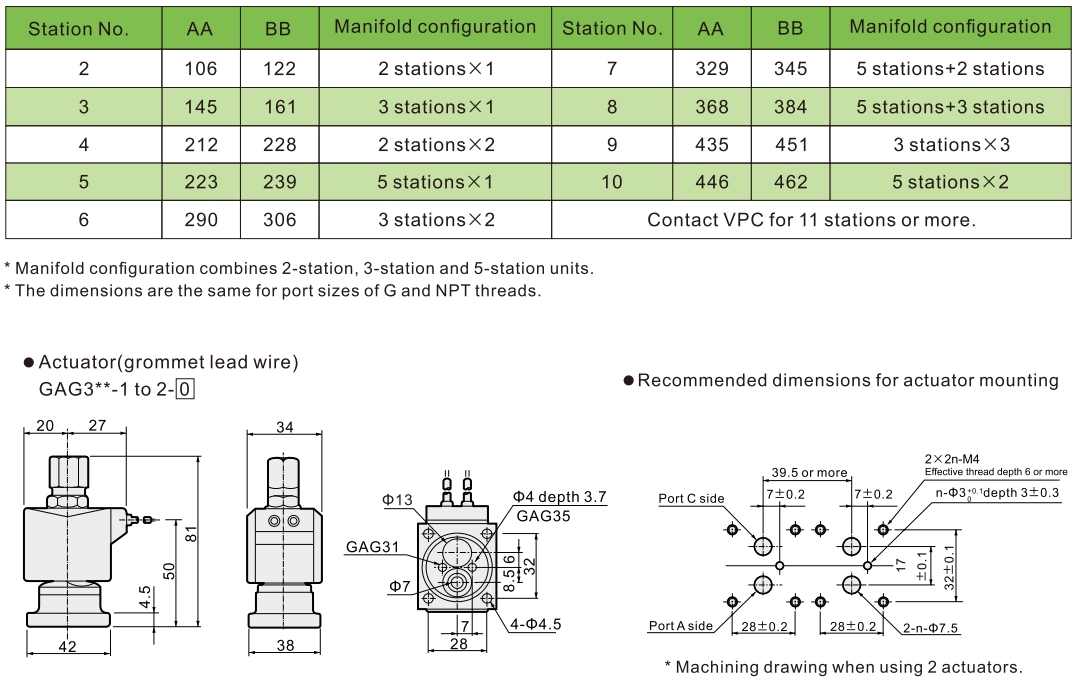

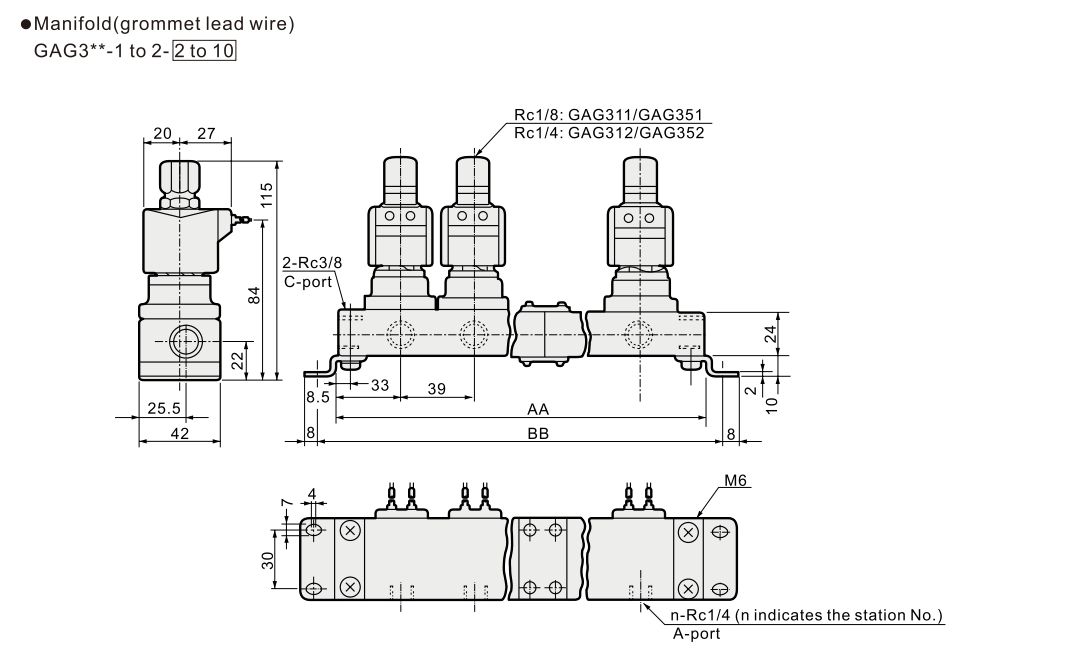

Dimensiones principales
Preguntas frecuentes de productos
Q1. ¿Qué es una válvula solenoide de 3 vías 2 de posición?
Los tipos más comunes de la válvula solenoide son válvulas de 2 y 3 vías que pueden ser N/O (normalmente abiertas) o N/C (normalmente cerradas). Por ejemplo, una válvula de 2/2 tiene dos puertos (In/Out) y dos estados (abierto/cerrado). La válvula de posición de 3 vías 2 tiene tres puertos y dos estados. Permite múltiples configuraciones diferentes de rutas de flujo mientras se conecta solo dos puertos en cualquier ubicación única.
Q2. ¿Qué material se usa para la válvula solenoide?
Las válvulas solenoides a menudo están disponibles con varios materiales de vivienda. Los materiales típicos son nylon (poliamida - PA), PVC (polivinilcloruro), latón, latón de níquel y acero inoxidable (304 y 316). La elección del material depende en gran medida de las propiedades químicas y la temperatura del medio.
Q3. ¿Qué es la válvula solenoide de actuación directa?
Las válvulas solenoides de actuación directa , también conocidas como válvulas solenoides con clasificación cero, son válvulas electromecánicas que se utilizan para controlar el flujo de líquidos o gases.
Q4. ¿Cuál es la diferencia entre la actuación directa y la válvula solenoide operada por el piloto?
La principal diferencia entre la actuación directa y los solenoides piloto es que las válvulas solenoides de acción directa tienen una conexión directa con la armadura de apertura y cierre, mientras que las válvulas operadas por el piloto emplean el uso del fluido del proceso para ayudar a poner en prueba la operación de la válvula.
Q5. ¿Por qué fallan las válvulas solenoides?
La falla de la bobina solenoide puede ser causada por una serie de factores. Aplicar un voltaje incorrecto a la bobina hará que falle y puede hacer que la bobina se queme. Las oleadas o picos eléctricos también pueden dañar la bobina. Las bobinas quemadas no se pueden reparar y deberán ser reemplazadas.
