| Tipo de válvula: | |
|---|---|
| Orientación de montaje: | |
| tipo de conducción: | |
| Tipo de sello: | |
| Plomería: | |
| Voltaje estándar: | |

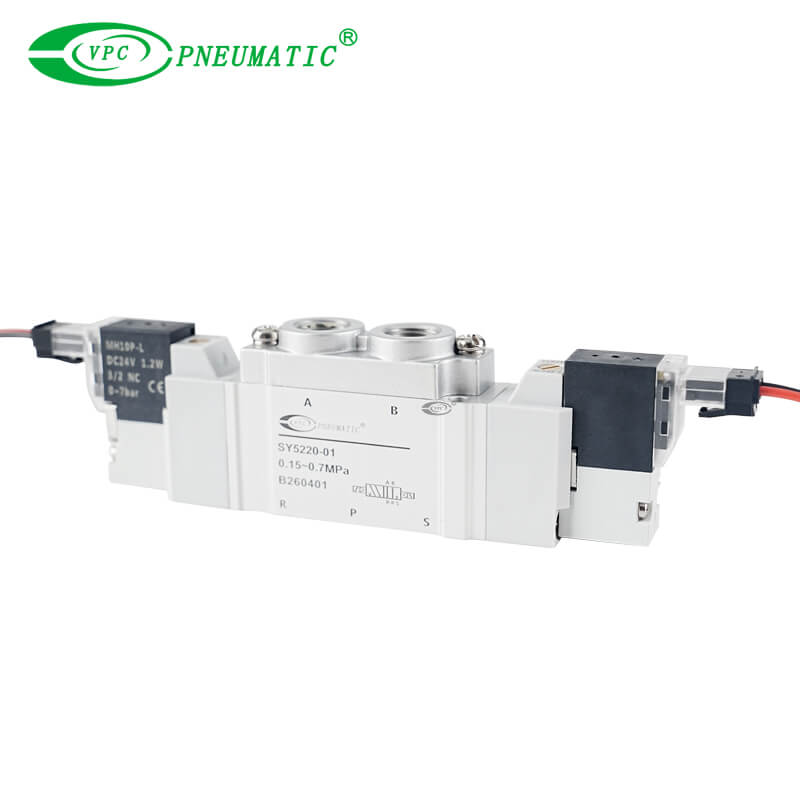

Descripción del Producto
1. Serie SY cabezal piloto de alta precisión 5 s/tiempo, alta sensibilidad, sin atascos;
2. Circuito de protección incorporado contra sobretensiones, conectado directamente al PLC sin relé intermedio adicional;
3. Diseño de estructura de reinicio de aire sin resorte, velocidad de respuesta rápida, sin fatiga, larga vida útil;
4. Las bobinas simples y dobles son opcionales y se pueden combinar arbitrariamente;
5. Múltiples bases de válvulas integradas.
Especificaciones del producto
| Modelo | SY3120 | SY3220 | SY3320 | SY5120 | SY5220 | SY5320 |
| SY3420 | SY5420 | |||||
| SY3520 | SY5520 | |||||
| Medio de trabajo | Aire limpio | |||||
| Presión laboral | 0,15 a 0,7 MPa | 0,1 a 0,7 MPa | 0,2 a 0,7 MPa | 0,15 a 0,7 MPa | 0,1 a 0,7 MPa | 0,2 a 0,7 MPa |
| Temperatura de trabajo | -10 a 60 ℃ | |||||
| Frecuencia máxima de funcionamiento | 10Hz | 10Hz | 10Hz | 3Hz | 5Hz | 3Hz |
| Tiempo de respuesta | <12 ms | <12 ms | <15 ms | <19ms | <19ms | <32ms |
| Manera de escape | Escape centralizado | |||||
| Lubricación | No es necesario | |||||
| Tipo de instalación | Gratis | |||||
| Resistencia al impacto/vibración | 150/30m/s² | |||||
| Clase protectora | IP65 | |||||
| Tamaño de la articulación | M5 | 1/8' | ||||
Dimensiones principales
Preguntas frecuentes sobre productos
P1. ¿Qué es una válvula de control direccional 5/2?
Una válvula direccional de 5/2 tiene cinco canales y dos posiciones de conmutación.Es especialmente adecuado para controlar cilindros de doble acción.El siguiente gráfico muestra el símbolo esquemático de una válvula de este tipo accionada unilateralmente mediante un electroimán con retorno accionado por resorte.
P2. ¿Cómo funciona una válvula solenoide de 5 puertos?
La válvula de 5/2 vías es una válvula de cinco puertos y dos posiciones que colocará un fluido o aire en un extremo de un dispositivo de doble acción y permitirá que el otro extremo se ventile.El diferencial cero son válvulas de solenoide que pueden funcionar con presión de cabeza cero (no necesitan una caída de presión diferencial a través de la válvula para funcionar).
P3. ¿Qué significan los números en la válvula 5/2?
La válvula neumática de 5/2 vías tiene cinco puertos de conexión y dos estados.Tiene un puerto de presión (P,1), dos puertos (A,2) y (B,4) que se conectan al dispositivo que se desea controlar, y dos puertos de escape (EA,3) y (EB,5). .
P4. ¿Cuál es la diferencia entre la válvula solenoide de 3/2 vías y 5/2?
El primero tiene 2 posiciones con 1 entrada, 1 salida y 1 escape, y el segundo tiene 2 posiciones con 2 salidas, 2 escape y 1 entrada.Los botones pulsadores y las válvulas de retención son los usos principales del 5/2.
