Cilindro de mesa deslizante de precisión de ancho estrecho serie MXH (rodamientos de recirculación)

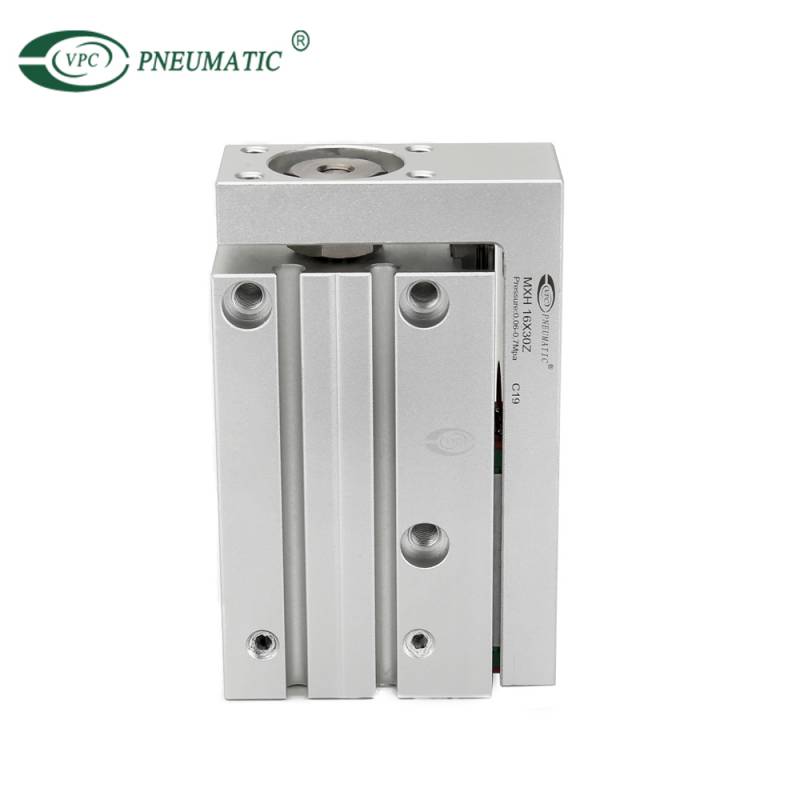

La mesa deslizante de precisión de ancho angosto MXH incorpora cojinetes de recirculación a su nuevo sistema de guía lineal para aumentar la rigidez al expandir el ancho donde los cojinetes de carga entran en contacto con la guía lineal.El nuevo sistema de guía lineal también aumenta el momento de cabeceo permitido en un 170 %, el momento de guiñada en un 210 % y el momento de balanceo en un 240 %, además de reducir su peso hasta en un 19 % con respecto al modelo anterior.Su huella de ancho estrecho permite montar varias unidades de forma adyacente para aplicaciones con limitaciones de espacio reducido.
Tamaños de diámetro:
Estado de Disponibilidad:
  • MXH16-30Z
  • VPC
  • 8412310090

Descripción del producto

   Código de orden      Deslizador compacto de la serie MXH

MXH    10    -    60    Z    -    M9BW        -

① 10 → Tamaño del orificio

66mm
1010mm
1616mm
2020mm


② 60 → Carrera del cilindro (mm)

Consulte 'carrera estándar' en la página siguiente.


③ M9BW → Cambio automático

Nil: Sin interruptor automático (imán incorporado)

* Para el modelo de detector magnético aplicable, consulte la siguiente tabla.


→ Número de interruptores automáticos

cero: 2 piezas

S: 1 ud.


⑤  □  → Hecho por encargo

* Consulte la página 20 para obtener más información.

Especificaciones del producto

Diámetro interior (mm)6101620
LíquidoAire
AcciónDoble efecto
Tamaño del puerto de conexionadoM5×0.8
Presión mínima de funcionamiento0.15MPa0.06MPa0.05MPa
Presión máxima de funcionamiento0.7MPa
Presión de prueba1.05MPa
Temperatura ambiente y del fluido

Sin detector magnético: -10 a 70 ℃ (sin congelación)

Con interruptor automático: -10 a 60 ℃ (sin congelación)

Velocidad del pistón50 a 500 mm/s
Energía cinética admisible (J)0.01250.0250.050.1
Lubricaciónsin lubricante
AlmohadónParachoques de goma en ambos extremos
Tolerancia de longitud de carrera

+1.0

0


■  Carrera estándar



Diámetro interior (mm)Carrera estándar (mm)
6, 10, 16, 205, 10, 15, 20, 25, 30, 40, 50, 60

Nota) Las carreras intermedias están disponibles con el modelo 'Hecho por encargo' (-XC19).



■  Salida teórica

                                                                                                                                                           (NORTE)

El tamaño del agujero(mm)

Tamaño de la varilla(mm)

Operando  dirección

Área del pistón(mm²)

Presión de funcionamiento (MPa)
0.30.50.7
63AFUERA2881419
EN2161014
104AFUERA78233955
EN66193346
166AFUERA20160101141
EN1725186121
208AFUERA31494157220
EN26479132185


■  Peso

                                                                                                                                                              (gramo)

ModeloCarrera (mm)
51015202530405060
MXH6616675808893107120134
MXH10104112125133146153174195216
MXH16194204222232250260288316343
MXH20352369400417448466514562610
