| Material: | |
|---|---|
| Rangos de diámetro: | |
| Temperatura de trabajo: | |

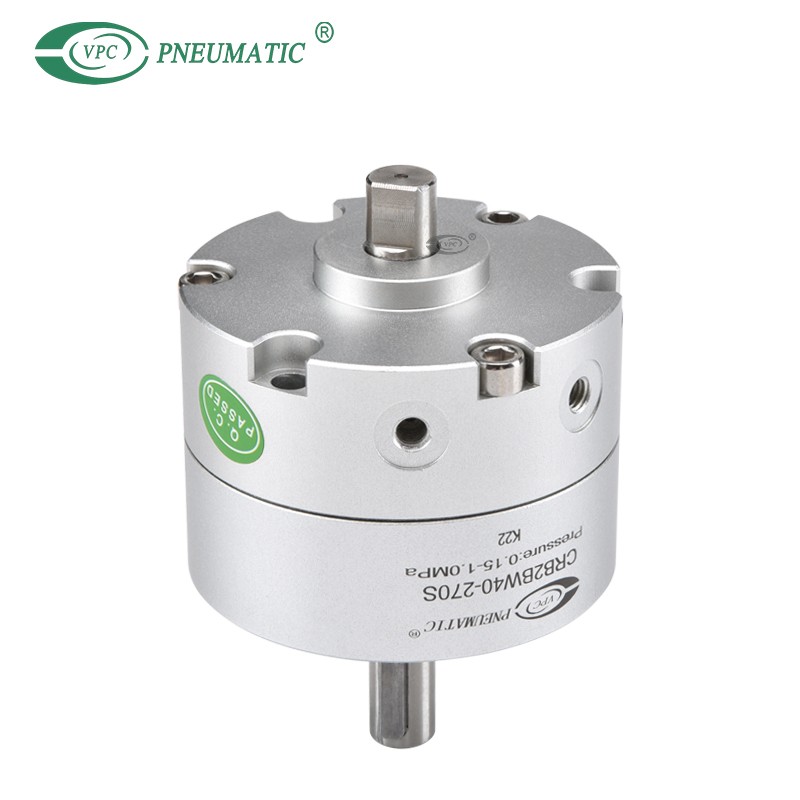

Descripción del Producto
1. Muchas variaciones de la forma del extremo del eje (6 tipos)
La posición de montaje del detector magnético compacto se puede ajustar libremente.El interruptor se puede fijar en la posición deseada en la dirección circunferencial.
2. Montaje directo
El cuerpo del actuador giratorio se puede montar directamente. (No es posible montar directamente para los tamaños 10 a 40 con unidades funcionales).
3. Ubicación del puerto de conexión: puerto lateral o puerto axial
La ubicación del puerto se puede seleccionar según la aplicación.(Los tamaños 10 a 40 con unidades se montan solo con puerto lateral).
4. El tipo de paleta doble está estandarizado para 90° y 100°.
Las dimensiones exteriores del tipo de paleta doble son equivalentes a las del tipo de paleta simple (excepto el tamaño 10).La construcción del tipo de paleta doble puede obtener el doble de torque que la del tipo de paleta simple.
Especificaciones del producto
Especificaciones de doble paleta
Diámetro (mm) | 10 | 15 | 20 | 30 | 40 | |
| Ángulo de rotación | 90°, 100° | |||||
| medio de trabajo | Aire (sin lubricación) | |||||
| Presión de prueba | 1.05MPa | 1.5MPa | ||||
| Temperatura de trabajo | 5 a 60 ℃ | |||||
| máx.presión laboral | 0.7MPa | 1.0MPa | ||||
| mín.presión laboral | 0.2MPa | 0.15MPa | ||||
| Rango de ajuste del tiempo de rotación s/90°*1) | 0,03 a 0,3 | 0,04 a 0,3 | 0,07 a 0,5 | |||
| Energía cinética admisible | 0.0003J | 0.0012J | 0.0033J | 0.02J | 0.04J | |
| Carga del eje | Carga radial admisible | 15N | 15N | 25N | 30N | 60N |
| Carga de empuje admisible | 10N | 10N | 20N | 25N | 40N | |
| ubicación del puerto | Conexiones laterales o axiales | |||||
| Tamaño del puerto (Puerto lateral, Puerto axial) | M3×0.5 | M5×0.8 | ||||
| Rango de ángulo ajustable*2) | 0 a 90° | |||||
Nota 1) Asegúrese de utilizar el actuador dentro del rango de velocidad ajustable.Excediendo el bajo rango de velocidad (0,3 s/90°) puede hacer que la unidad se atasque o no funcione.
Para el tamaño 10, cuando se requiere el funcionamiento a la velocidad máxima (0,03 s/90°), el la presión debe ajustarse a 0,35 MPa o más.
Nota 2) El rango de ajuste de la tabla es para 100°.
Especificación de paleta única
Diámetro (mm) | 10 | 15 | 20 | 30 | 40 | |
| Ángulo de rotación | 90°, 180°, 270° | |||||
| medio de trabajo | Aire (sin lubricación) | |||||
| Presión de prueba | 1.05MPa | 1.5MPa | ||||
| Temperatura de trabajo | 5 a 60 ℃ | |||||
| máx.presión laboral | 0.7MPa | 1.0MPa | ||||
| mín.presión laboral | 0.2MPa | 0.15MPa | ||||
| Rango de ajuste del tiempo de rotación s/90°*1) | 0,03 a 0,3 | 0,04 a 0,3 | 0,07 a 0,5 | |||
| Energía cinética admisible*1) | 0.00015J | 0.001J | 0.003J | 0.02J | 0.04J | |
| 0.00025J | 0.0004J | 0.015J | 0.03J | |||
| Carga del eje | Carga radial admisible | 15N | 15N | 25N | 30N | 60N |
| Carga de empuje admisible | 10N | 10N | 20N | 25N | 40N | |
| ubicación del puerto | Conexiones laterales o axiales | |||||
| Tamaño del puerto (puerto lateral, puerto axial) | M3×0.5 | M5×0.8 | ||||
| Rango de ángulo ajustable*3) | 0 a 230° | 0 a 240° | 0 a 230° | |||
*1) Asegúrese de utilizar el actuador dentro del rango de velocidad ajustable.Excediendo el bajo rango de velocidad (0,3 s/90°) puede hacer que la unidad se atasque o no funcione.
Para el tamaño 10, cuando se requiere el funcionamiento a la velocidad máxima (0,03 s/90°), el la presión debe ajustarse a 0,35 MPa o más.
*2) Los números superiores en esta sección de la tabla indican el factor de energía cuando el caucho se usa el tope (al final de la rotación), y los números más bajos indican el factor de energía cuando no se usa el tope de goma.
*3) El rango de ajuste en la tabla es para 270°.
