PROBLADORES DE VACUMA DE VSK SERIE PARA ARMA DE LA GRANDE

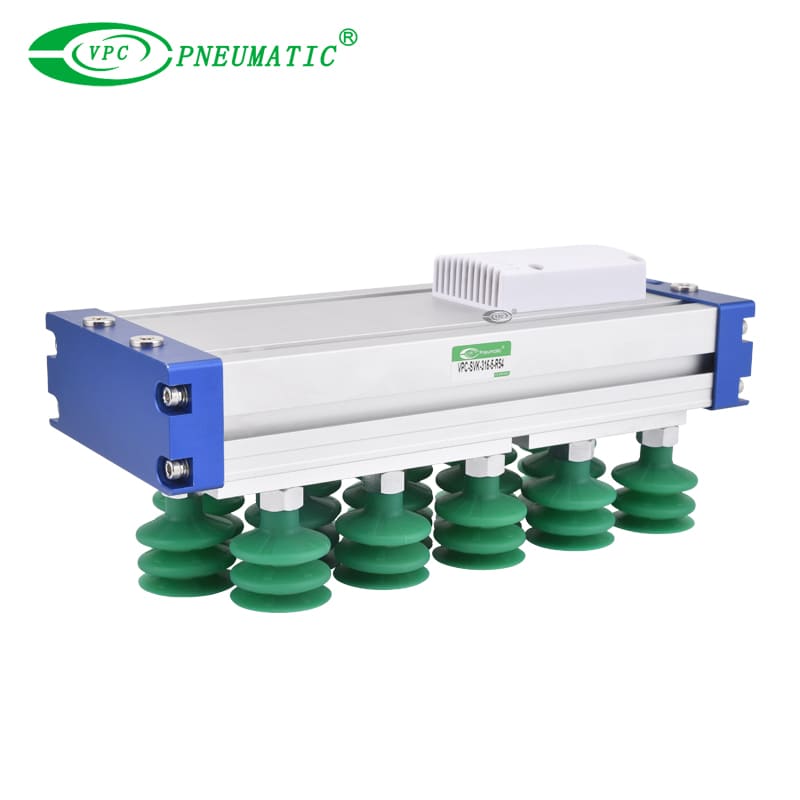

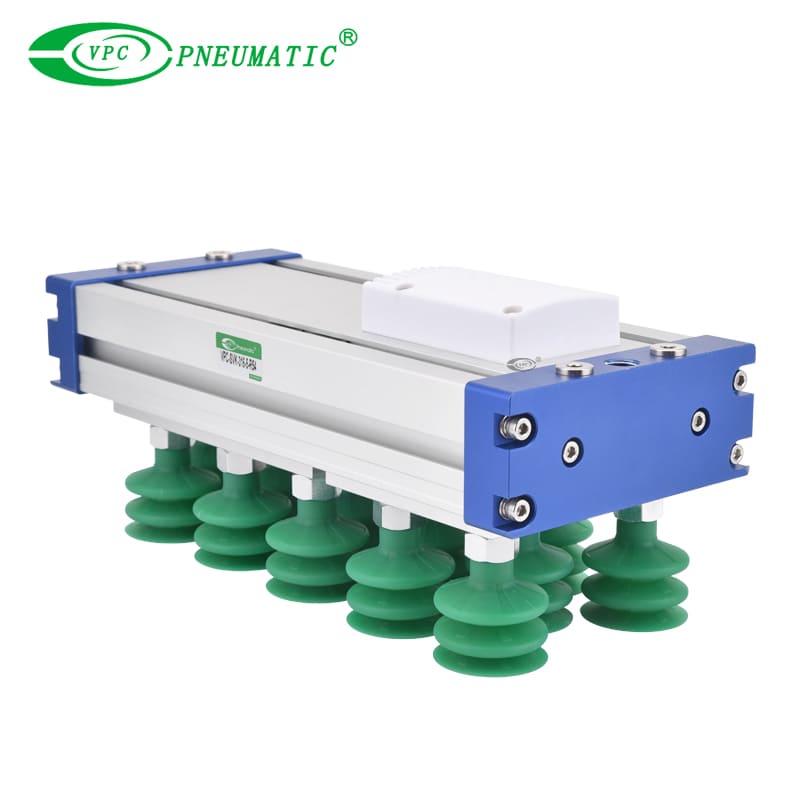

VSK Series Vacuum Gripper es una unidad de succión de vacío modular y grande diseñada para el manejo flexible de varias piezas de trabajo que incluyen láminas de metal, paneles de madera, cartones y superficies texturizadas. Sus válvulas de retención incorporadas y su estructura adaptable lo hacen ideal para el manejo irregular, poroso o de múltiples objetos en sistemas automatizados.

Modelo:
316-5-R54-VSK
Marca del producto:
VPC Pneumatic

Diámetro de la boquilla :	0.5, 0.7, 1.0, 1.3, 1.5, 1.8. 2.0 mm
Presión de vacío:	Tipo S: -90 kPa L TIPO: -48 KPA/-66 KPA
Estado de Disponibilidad:



Preguntar Añadir al carrito

Descripción del Producto

■ Característica del producto

1. Configuración altamente flexible: se pueden instalar unidades individuales o múltiples dependiendo del tamaño y el peso de la pieza de trabajo.

2. Diseño modular para un fácil mantenimiento y reemplazo rápido.

3. Personalizable de acuerdo con condiciones de aplicación específicas y requisitos de fuerza de succión.

■ Símbolo

tazas de succión de vacío neumático

■ Directrices de aplicación

Ejemplos de aplicaciones	Tipo de taza de succión	Tipo de esponja
Piezas de trabajo rígidas como hojas de metal	●	●
Artículos flexibles como cajas de cartón	●	●
Materiales largos y planos, como tablones o perfiles de madera	-	●
Superficies ásperas o contorneadas	-	●
Elección en capas de piezas pequeñas o artículos dispersos	-	●

Especificaciones del producto

■ Especificación

Tipo	Modelo	No. de puertos de succión	Consumo de aire (L/min)	Fuerza de succión (n)	Peso (kg)	Otro
Tipo de taza de succión	316 3R54 W40S-VSK	15	234	190	3.7	Temperatura de trabajo: -20 a 80 ℃ Suministro de aire: aire seco y limpio de aire comprimido Máx. Presión de suministro: 0.7MPA máx. Nivel de vacío: -60 kPa Nivel de ruido: por debajo de 70dB (a)
	442 3R54 W40S-VSK	23	234	300	4.7
	530 3R54 W40S-VSK	27	300	350	5.4
	640 3R54 W40S-VSK	33	300	430	6.3
	838 3R54 W40S-VSK	44	510	550	7.7
Tipo de esponja	316 3R18 H20-VSK	41	234	375	2.7
	442 3R18 H20-VSK	62	234	550	3.3
	530 3R18 H20-VSK	77	300	680	3.7
	640 3R18 H20-VSK	95	300	820	4.2
	838 3R18 H20-VSK	128	510	1090	5

※ Los valores de consumo de aire se prueban a 0.7 MPa y se calculan utilizando ecuaciones de caída de presión teórica.

※ La fuerza de succión se mide utilizando tablas de madera contorneadas a un vacío de -30 kPa y una presión de aire de 0,5 MPa, sin factor de seguridad.

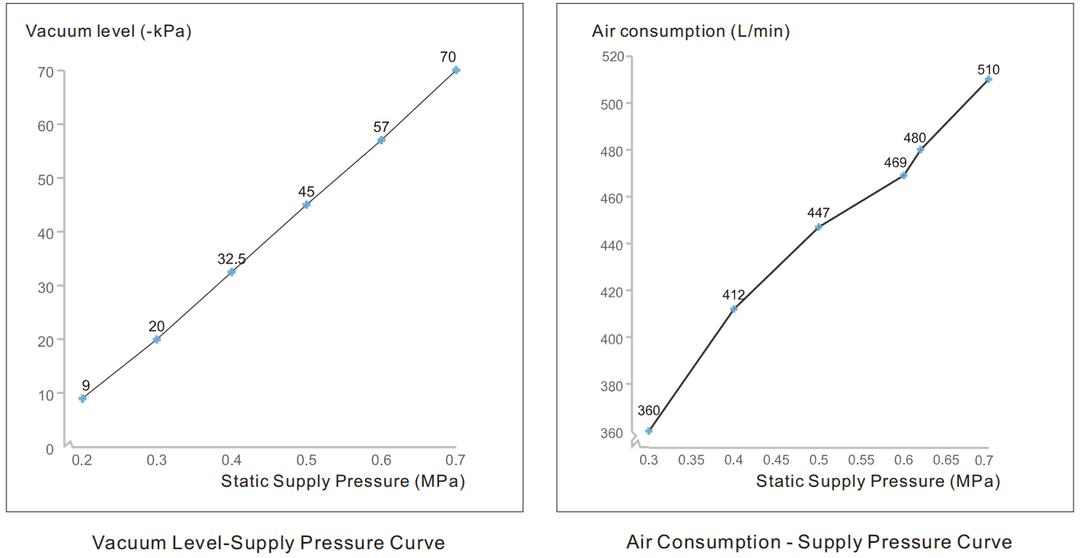

Los siguientes datos son los resultados de las pruebas reales obtenidos por nuestra compañía utilizando paneles de madera perfilados como objeto de prueba, proporcionado solo como referencia.

tazas de succión de vacío neumático

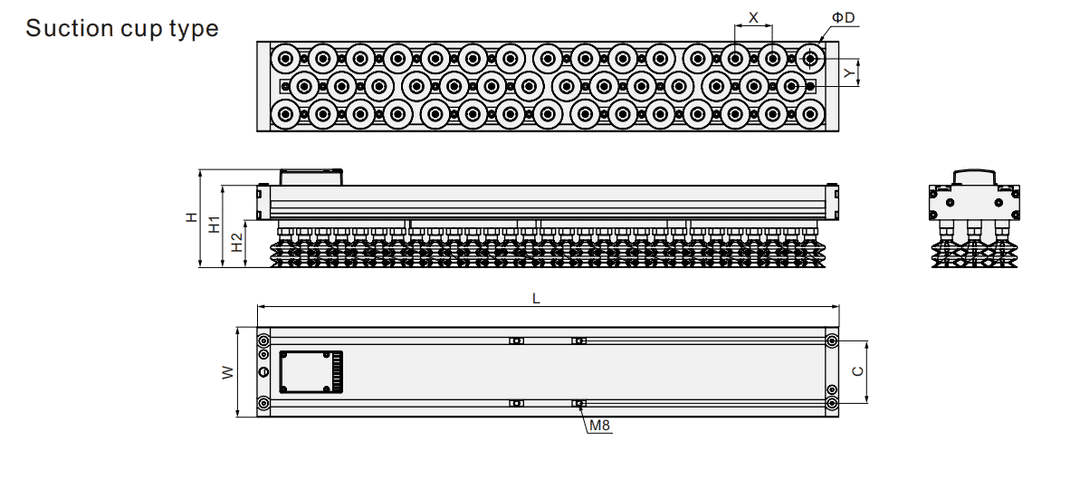

Dimensiones principales

aguja de la aspiradora

Modelo	L	W	H	H1	H2	X	Y	ΦD	C
316 3R54 W40S-VSK	316	134	141.4	118.4	68.4	54	40	40	0
442 3R54 W40S-VSK	442	134	141.4	118.4	68.4	54	40	40	90
530 3R54 W40S-VSK	530	134	141.4	118.4	68.4	54	40	40	90
640 3R54 W40S-VSK	640	134	141.4	118.4	68.4	54	40	40	90
838 3R54 W40S-VSK	838	134	141.4	118.4	68.4	54	40	40	90

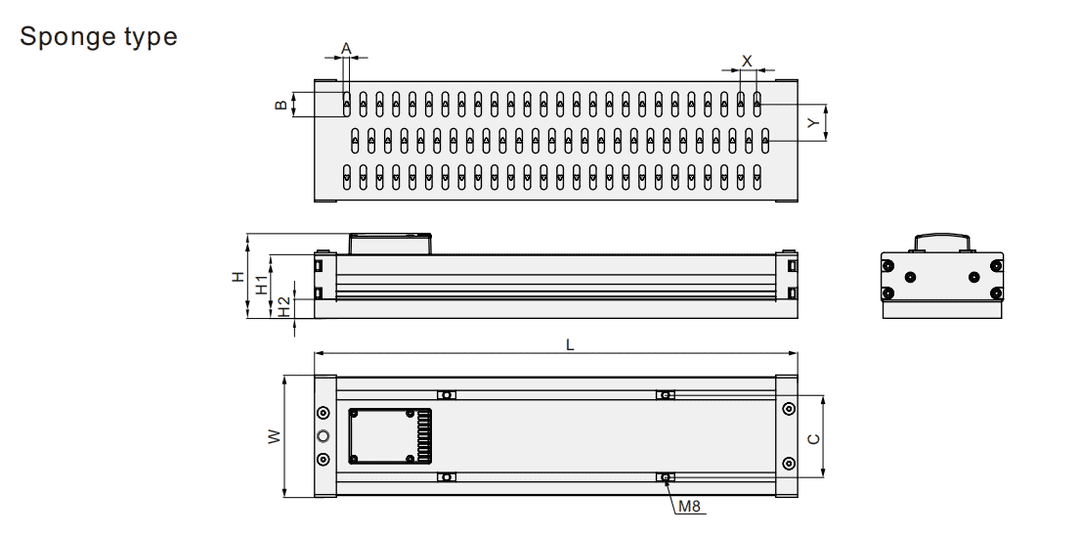

Venturi Copa de succión

Modelo	L	W	H	H1	H2	X	Y	A	B	C
316 3R18 H20-VSK	316	134	93	70	20	18	40	7	27	90
442 3R18 H20-VSK	442	134	93	70	20	18	40	7	27	90
530 3R18 H20-VSK	530	134	93	70	20	18	40	7	27	90
640 3R18 H20-VSK	640	134	93	70	20	18	40	7	27	90
838 3R18 H20-VSK	838	134	93	70	20	18	40	7	27	90
