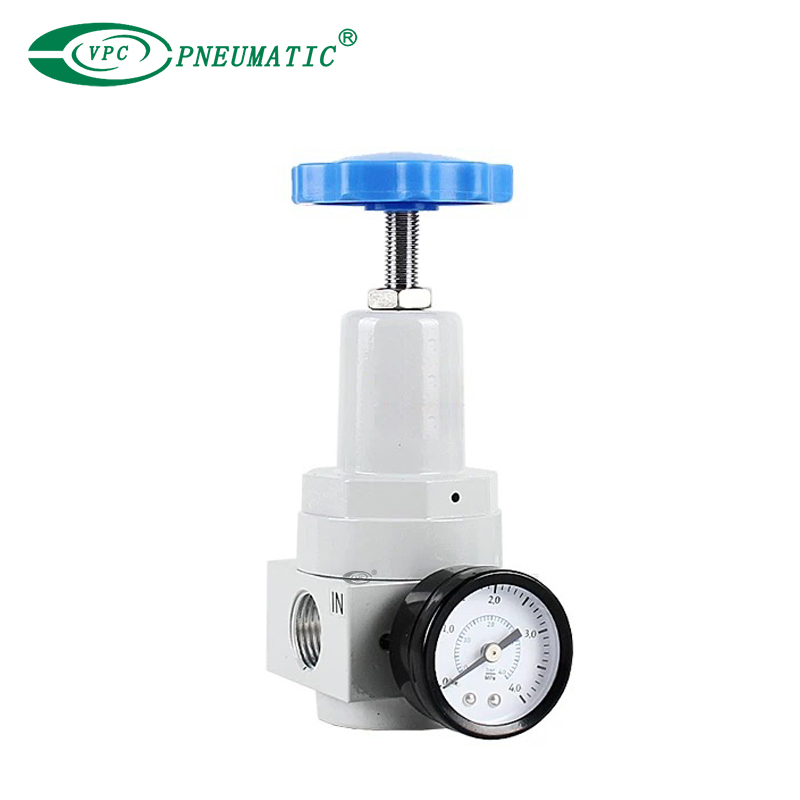

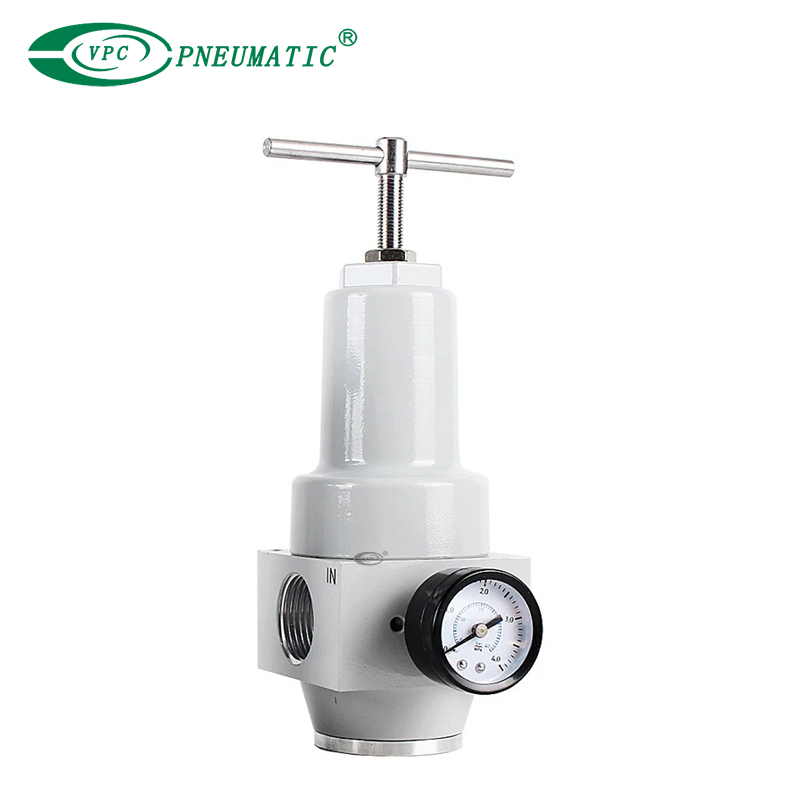

Descripción del Producto
1. Capacidad de alta presión : capaz de manejar las presiones hasta la 40 barra, este regulador está diseñado para un alto rendimiento, incluso en los sistemas más exigentes .
2. Construcción de servicio pesado : construido con materiales reforzados para manejar altas presiones de manera segura y confiable, asegurando la durabilidad a largo plazo .
3. Alto flujo : ofrece un alto caudal mientras mantiene un control de presión preciso , lo que lo hace ideal para sistemas con una demanda de aire significativa .
4. Características de seguridad: incluye válvulas de seguridad integradas para proteger contra situaciones de sobrepresión , asegurando tanto la seguridad del operador como la integridad del sistema .

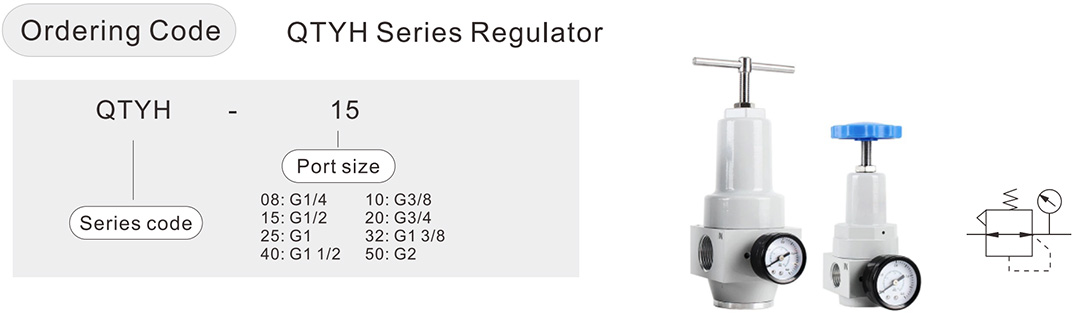

Especificación de producto
| Modelo | QTYH-08 | QTYH-10 | QtyH-15 | QTYH-20 | QtyH-25 | QTYH-32 | QTYH-40 | QTYH-50 |
| Tamaño de puerto | G 1/4 ' | G 3/8 ' | G 1/2 ' | G 3/4 ' | G 1 ' | G 1 1/4 ' | G 1 1/2 ' | G 2 ' |
| medio de trabajo | Aire limpio | |||||||
| Presión de prueba | 4.0 MPA | |||||||
| Rango de presión | 0.1 a 3.5 MPa | |||||||
Temperatura | -5 a 60ºC | |||||||
| Material corporal | Aluminio | |||||||
Dimensiones del producto
(mm)
| Modelo | A | B | C | D | E | F | d | D1 |
| QTYH-08 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QTYH-10 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QtyH-15 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QTYH-20 | 232 | 164.5 | 75 x 75 | G 3/4 | 32.5 | 44 | G 1/4 | 98 |
| QtyH-25 | 232 | 164.5 | 75 x 75 | G 1 | 32.5 | 44 | G 1/4 | 98 |
| QTYH-32 | 256 | 155 | 100 x 100 | G 1 1/4 | 32.5 | 77 | G 1/4 | 100 |
| QTYH-40 | 256 | 155 | 100 x 100 | G 1 1/2 | 32.5 | 77 | G 1/4 | 100 |
| QTYH-50 | 256 | 155 | 100 x 100 | G 2 | 32.5 | 77 | G 1/4 | 100 |
