| Material del cuerpo del regulador de refuerzo:: | |
|---|---|
| Presión laboral: | |
| Capacidad del tanque: | |
| Material de tanque: | |

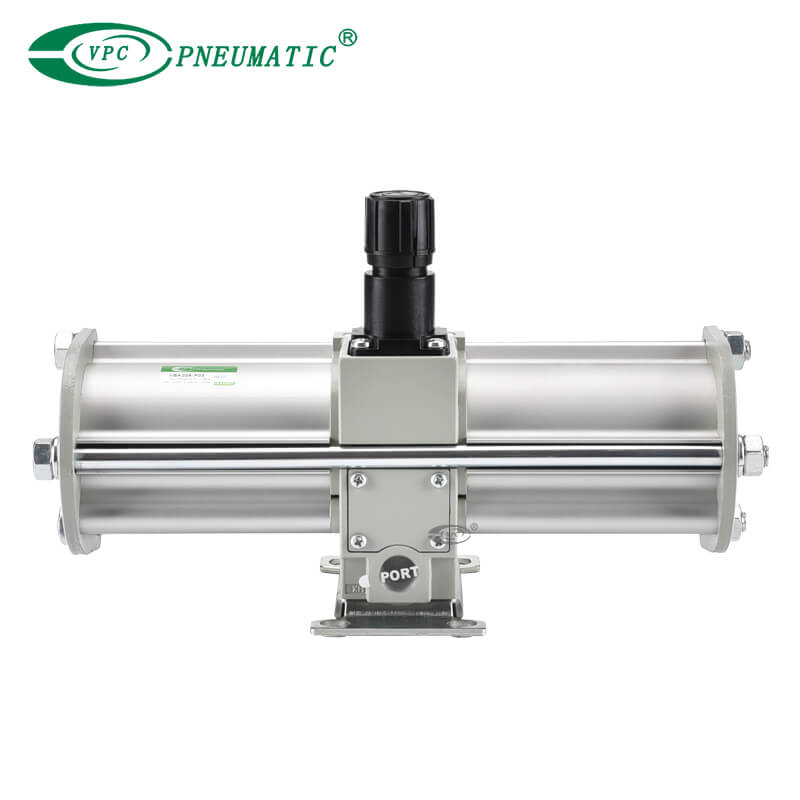

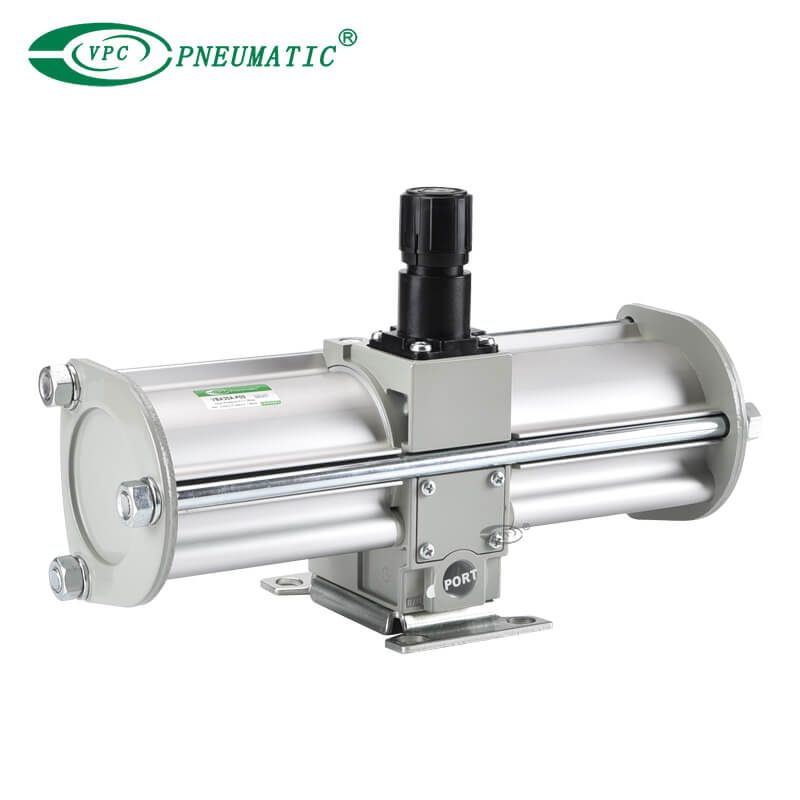

Descripción del Producto
1. Fácil ajuste de la presión de salida.
2. Aumenta la presión de la línea local sin requerir energía adicional.
3. Posible obtener un máximo de doble presión conectando aire con una línea de fábrica. (VBA11a: máximo 4 veces)
4. Tipo de ahorro de espacio que conecta directamente los tanques de aire y los reguladores de refuerzo.
Especificaciones del producto
| Modelo | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| Medio de trabajo | Aire comprimido | ||||||
Relación de aumento de presión | Dos veces | 2 a 4 veces * 4) | |||||
| Mecanismo de ajuste de presión | Operada con la perilla con mecanismo de alivio* 2) | Operado por el aire | Operada con la perilla con mecanismo de alivio * 2) | ||||
Tasa máxima de flujo * 3) [L/min (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| Establecer el rango de presión (MPA) | 0.2 a 2.0 | 0.2 a 1.0 | 0.2 a 1.6 | 0.4 a 2.0 | |||
| Rango de presión de suministro (MPA) | 0.1 a 1.0 | ||||||
| Presión de prueba (MPA) | 3 | 1.5 | 2.4 | 3 | |||
| Tamaño del puerto (RC) (In/Out: 2 ubicaciones) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Tamaño del puerto del manómetro de presión (RC) (In/Out: 2 ubicaciones) | 1/8 | ||||||
| Puerto de conexión del tanque (con enchufe) * 5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| Temperatura ambiente y fluida (℃） | 2 a 50 (sin congelación) | ||||||
| Instalación | Horizontal | ||||||
| Lubricación | Grasa (no lubricante) | ||||||
| Peso (kg) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) Asegúrese de asegurar una capacidad de suministro de aire de la presión de funcionamiento mínima (0.1 MPa) o más.
*2) Si la presión de salida es más alta que la presión establecida por la perilla, el exceso de presión se agota desde la parte posterior de la perilla.
*3) caudal en in = out = 0.5 MPa. La presión varía según las condiciones de funcionamiento. Consulte 'Características del caudal '.
*4) Establezca la relación de aumento de presión en 2 o más.
*5) El puerto de conexión del tanque no se puede utilizar para aplicaciones distintas de la conexión con VBAT.
Línea continua: rango operativo
Opere para que el caudal siga la línea continua incluso cuando se ha consumido el aire lateral de salida.
Ex.) Para el VBA10A: cuando la presión de entrada es de 0.5 MPa y la presión establecida es de 1.0 MPa, funcione a una velocidad de flujo de aire de salida de 180 L/min (ANR) o menos.
Línea punteada: fuera del rango de presión establecido
P1: Presión de entrada P2: presión de salida
* Cuando se opera a un caudal que cae dentro del área inestable (condiciones p2
La pulsación disminuye con un tanque. Si la capacidad de salida es de tamaño menor, puede ocurrir pulsación.
Condiciones
Presión de entrada: 0.5 MPa
Presión de establecimiento de salida: 1 MPa
Caudal: entre 0 y máx. caudal
Rendimiento del tanque de aire
● Alivia la pulsación generada en el lado de la salida.
● Cuando el consumo de aire excede el suministro de aire durante la operación intermitente, el aire requerido se acumulará en el tanque para su uso.
● Esto no se aplica a la operación continua.
● La operación a un caudal que cae dentro del área inestable bajo las condiciones temporales de P1 ≥ P2 se puede prevenir cuando se ha consumido el aire del lado de la salida.
Piezas de repuesto/kit no
Coloque un pedido con el siguiente número de kit aplicable.
| Modelo | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11a |
| Kit No. | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |
El kit incluye las piezas de ① a ⑦ y un paquete de grasa.
| No. | Modelo | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11a |
| Cantidad | ||||||||
| 1 | Sello de pistón | 2 | 2 grande 1 pequeño | 2 | 1 cada uno grande y pequeño | |||
| 2 | Asamblea de gobernador | 1 | ||||||
| 3 | Controlador de el volumen | 4 | 2 | |||||
| 4 | Empaquetadora | 2 | ||||||
| 5 | Sello de barra | 1 | ||||||
| 6 | Tornillo de montaje | - | 8 | 12 | 8 | 12 | - | |
| 7 | Cubierta c asamblea | - | 1 | |||||
| - | Paquete de la junta | 1 | 2 | 1 | 2 | 1 | ||
Dimensiones principales
* Para dimensiones detalladas, especificaciones y plazos de entrega, comuníquese con VPC.
