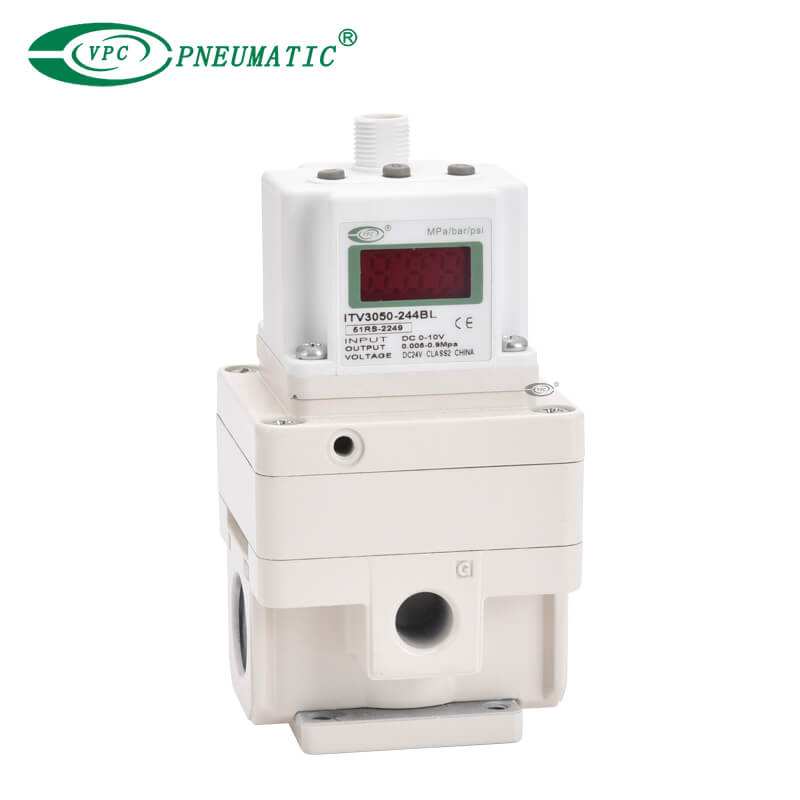

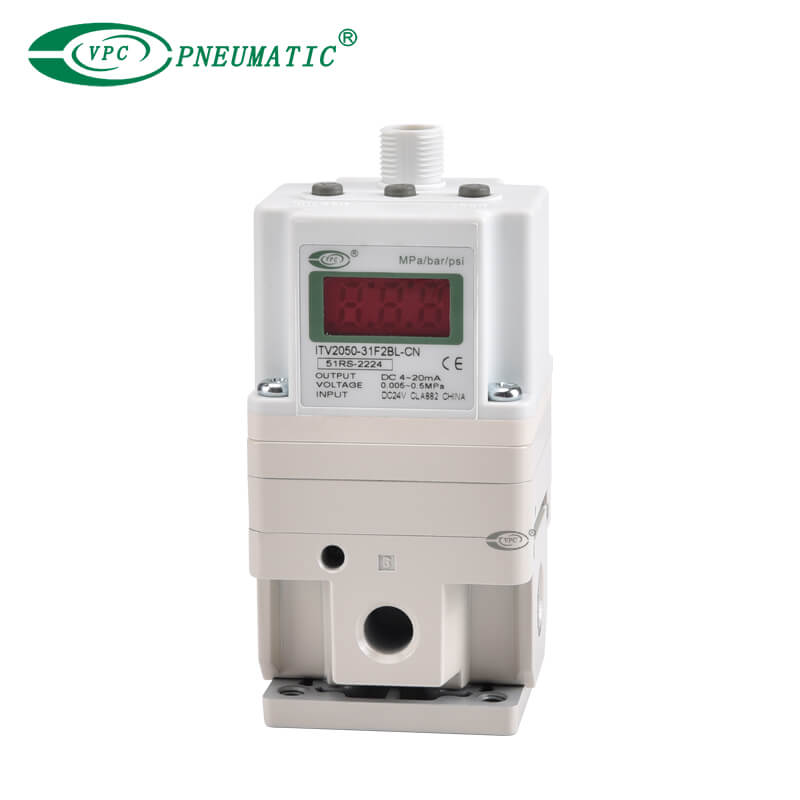

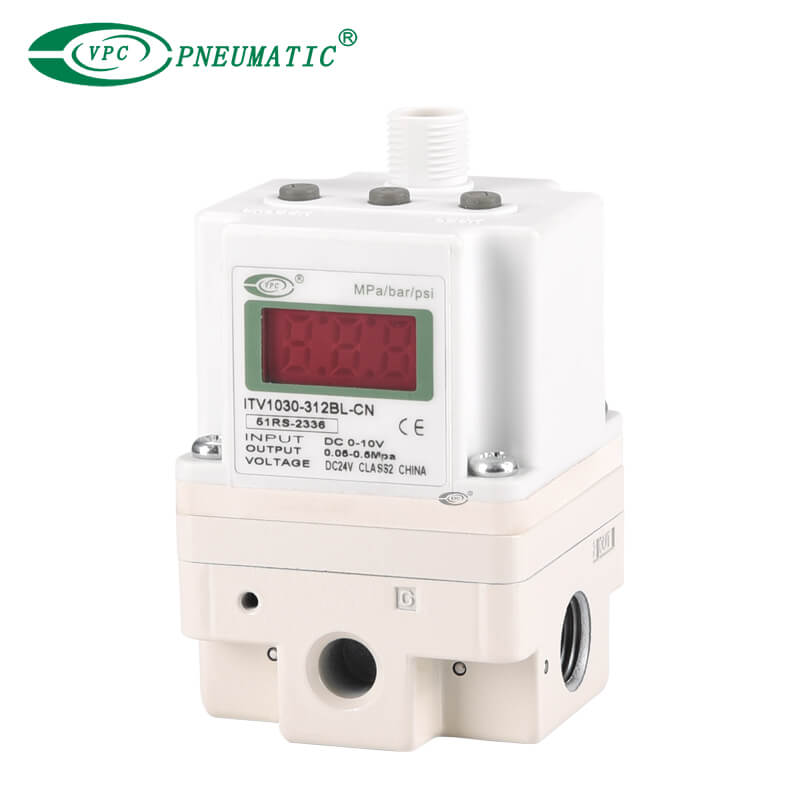

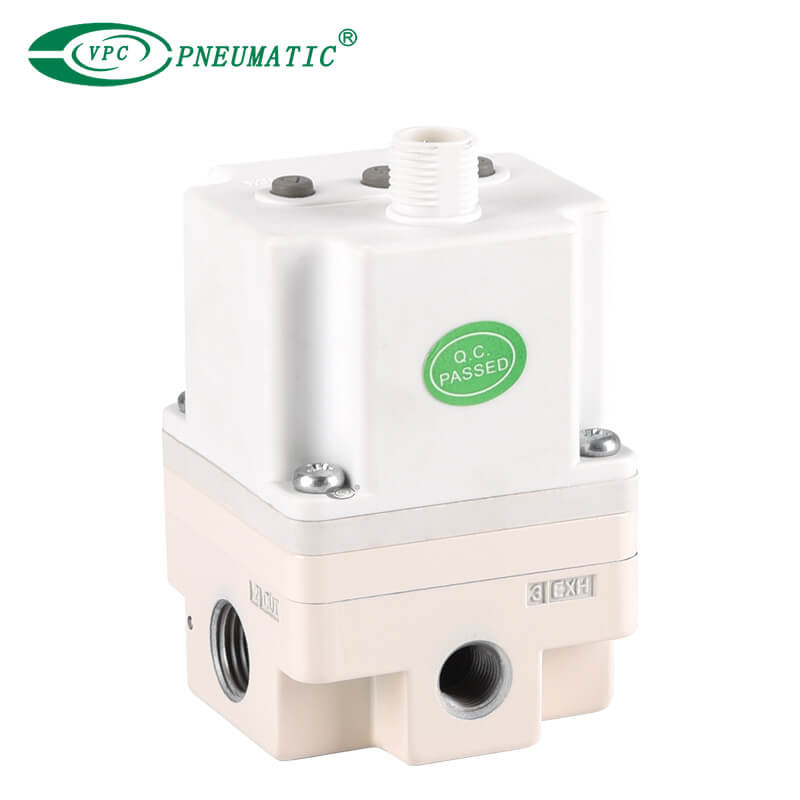

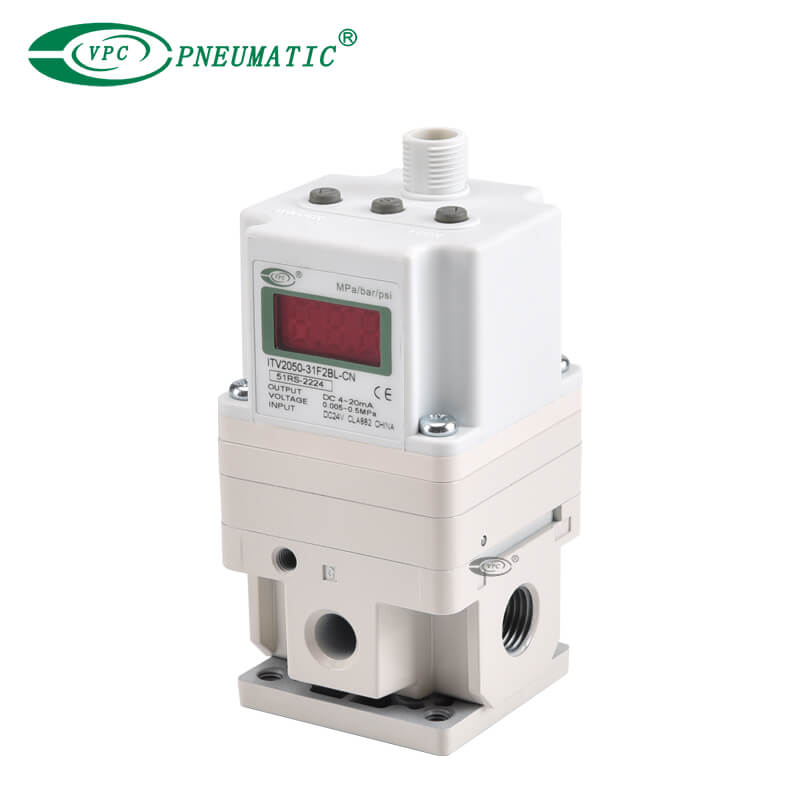

Descripción del Producto
1) Modo proporcional eléctrico, que realiza el control no polo de la presión de salida.
2) Puede realizar el control remoto y el control del programa.
3) En comparación con el control intermitente, el sistema se simplifica y los componentes se reducen considerablemente.
4) En comparación con la válvula proporcional hidráulica, el volumen pequeño, el peso ligero, la estructura compacta, la ligera, de bajo costo, pero la velocidad de respuesta es mucho más lenta que el sistema hidráulico, más sensible a los cambios de carga.
5) Baja consumo de energía: menos de 4W (forma de comunicación).
6) Sin fuego, sin contaminación. Se ve menos afectado por el cambio de temperatura.
Especificaciones del producto
| Modelo | ITV101 □ *6) | ITV103 □ *6) | ITV105 □ *6) | |
| ITV201 □ | ITV203 □ | ITV205 □ | ||
| ITV301 □ | ITV303 □ | ITV305 □ | ||
| Mínimo presión de suministro | Establecer presión +0.1MPA | |||
| Max. presión de suministro | 0.2MPA | 1.0MPA | ||
| Establecer rango de presión | 0.005 a 0.1MPA | 0.005 a 0.5MPA | 0.005 a 0.9MPA | |
| Fuente de alimentación | Voltaje | 24VDC ± 10%, 12 a 15VDC | ||
| Consumo actual | Voltaje de la fuente de alimentación 24 VDC Tipo: 0.12 A o menos Voltaje de la fuente de alimentación de 12 a 15 V CC Tipo: 0.18 A o menos | |||
| Señal de entrada | Tipo actual *1) | 4 a 20 MADC, 0 a 20 MADC (tipo de sumidero) | ||
| Tipo de voltaje | 0 a 5 VDC, 0 a 10 VDC | |||
| Entrada preestablecida | 4 puntos (negativo común), 16 puntos (sin polaridad común) | |||
| Impedancia de entrada | Tipo actual | 250Ω o menos *5) | ||
| Tipo de voltaje | Aproximadamente 6.5kΩ | |||
| Entrada preestablecida | Voltaje de la fuente de alimentación 24 VDC Tipo: aprox. 4.7 kΩ Voltaje de la fuente de alimentación 12 VDC Tipo: aprox. 2.0 kΩ | |||
Señal de salida *2) (Salida del monitor) | Salida analógica | 1 a 5 VDC (impedancia de salida: aprox. 1 kΩ) 4 a 20 MADC (tipo de sumidero) (impedancia de salida: 250 kΩ o menos) Precisión de salida ± 6% fs o menos | ||
| Salida Swtich | NPN Open Collector Salida: Máx. 30 V, 80 Ma PNP Open Collector Salida: Máx. 80 Ma | |||
| Linealidad | ± 1% FS o menos | |||
| Histéresis | 0.5% FS o menos | |||
| Repetibilidad | ± 0.5% FS o menos | |||
| Sensibilidad | 0.2% FS o menos | |||
| Características de la temperatura | ± 0.12%FS/℃ o menos | |||
| Pantalla de presión de salida *3) | Exactitud | ± 2%FS ± 1 dígito o menos | ||
| Min.unidad | MPA: 0.001, kgf/cm 2: 0.01, barra: 0.01, psi: 0.1 *4) , kpa: 1 | |||
| Temperatura ambiente y fluida | 0 a 50 ℃ (sin condensación) | |||
| Recinto | IP65 | |||
Nota
*1) El tipo de hilos DC4 a 20MA no está disponible. Se requiere voltaje de la fuente de alimentación (DC24V o DC12 a 15V).
*2) Seleccione la salida analógica o la salida del interruptor. Además, cuando se selecciona la salida del interruptor, seleccione la salida NPN o la salida PNP.
Al medir la salida analógica de ITV de DC1 a 5V, si la impedancia de carga es inferior a 100kΩ, la salida analógica
La precisión del monitor dentro de ± 6% (tramo completo) puede no estar disponible. El producto con una precisión dentro de ± 6%
se suministra a su solicitud. La presión de salida no se ve afectada.
*3) El ajuste de valores numéricos, como el ajuste cero/span o el tipo de entrada preestablecida, se establece en función del min.
Unidades para la pantalla de presión de salida (por ejemplo, 0.001 a 0.500MPA). Tenga en cuenta que la unidad no se puede cambiar.
*4) El min. La unidad para tipos de 0.9MPa (130psi) es 1PSI.
*5) Valor para el estado sin circuito de corriente sobre el circuito incluido. Si se proporciona una asignación para un circuito de corriente excesivo, la entrada
La impedancia varía según la corriente de entrada. Esto es 350Ω o menos para una corriente de entrada de DC20MA.
*6) La serie ITV1000 es una especificación sin grasa (piezas en contacto con fluido).
*7) Las características anteriores se limitan al estado estático. Cuando se consume aire en el lado de la salida, la presión puede fluctuar.
