| Tipo de módulo: | |
|---|---|
| Tipo de válvula: | |
| Rango de presión: | |
| Orificio: | |
| Posiciones múltiples: | |

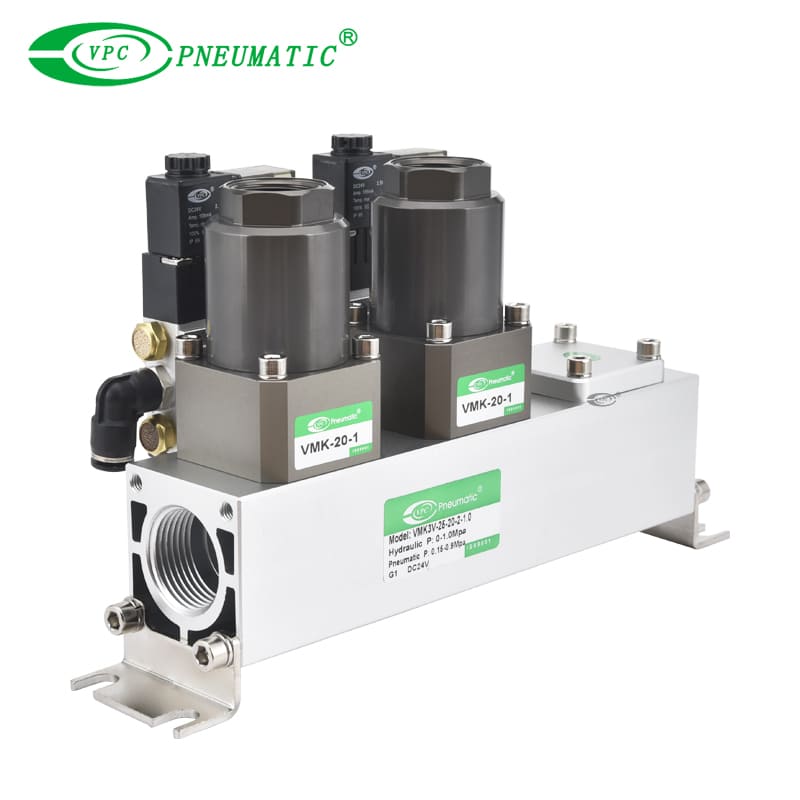

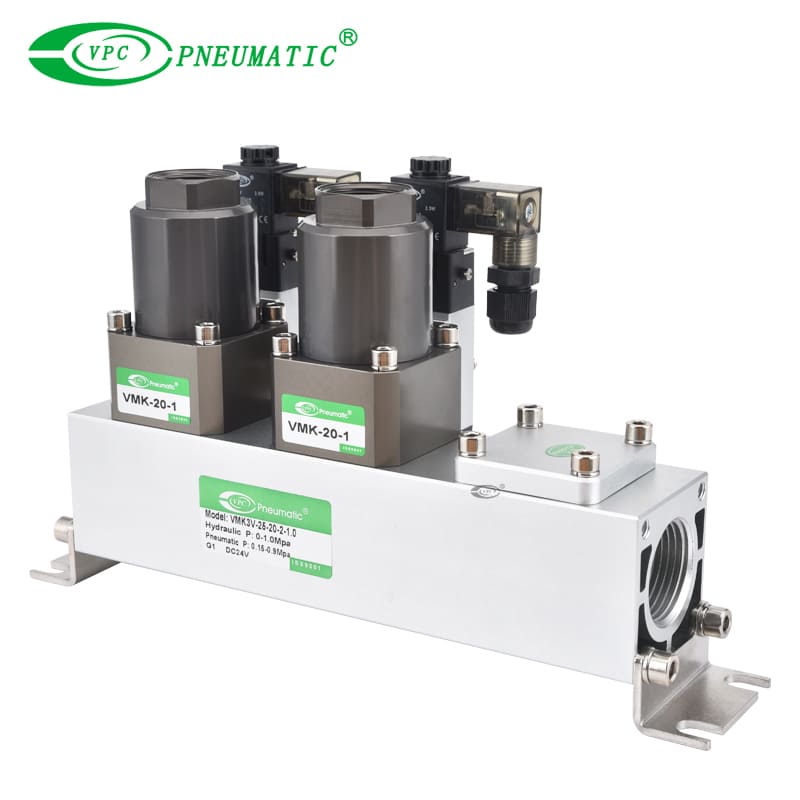

Descripción del Producto
1. El diseño de la válvula coaxial reduce la resistencia de trabajo del fluido dentro del cuerpo de la válvula, lo que hace que la presión del fluido sea más igualada y mejora la estabilidad de la válvula en condiciones de alta y baja presión.
2. Se puede seleccionar una variedad de materiales de sellado para pasar medios de trabajo gaseoso, líquido, gelatinoso, pastoso, de alta viscosidad y contaminada.
3. Cuerpo de acero inoxidable y asiento de metal sintético especial, se adaptan a una variedad de entornos hostiles, incluidos medios de alta temperatura y corrosivos.
※ VPC Admite la personalización de la válvula coaxial con otras especificaciones o necesidades especiales.
Especificaciones del producto
Modelo | VMK 20 | VMK 20X25 * | VMK 25 |
Medio de trabajo | Líquido | ||
Tipo de control | Normal cerrado / Abierto normal | ||
Presión de trabajo | 0 a 16 MPa | ||
Temperatura de trabajo | -20 a 160 ℃ | ||
Orificio | DN20 | DN20, DN25 | DN25 |
Tamaño del puerto de la válvula | G 3/4 ' | G 3/4 'a 1 ' | G 1 ' |
Tamaño del puerto del módulo | G 1 ' | G 2 ' | G 2 ' |
Valor de KV (A → B) | 8.8 a 13 m³/h | ||
Tiempos de cambio | 50 a 3000 ms | ||
Actuación | Válvula solenoide piloto estándar | ||
| Cuerpo de válvula | Acero de latón o acero inoxidable | ||
Cuerpo del módulo | Aluminio o acero inoxidable | ||
Materiales de sello | NBR | ||
Asiento de válvula | Materiales sintéticos sobre metal | ||
Protección energizada | IP 65 | ||
| Calificación de servicio energizado | Ed 100% | ||
* VMK20X25 es un colector coaxial personalizado, comuníquese con VPC si necesita otras combinaciones personalizadas.
Dimensiones principales
VMK 20
VMK 20X25
VMK 25
