| tubo aplicable: | |
|---|---|
| Cuerpo material: | |

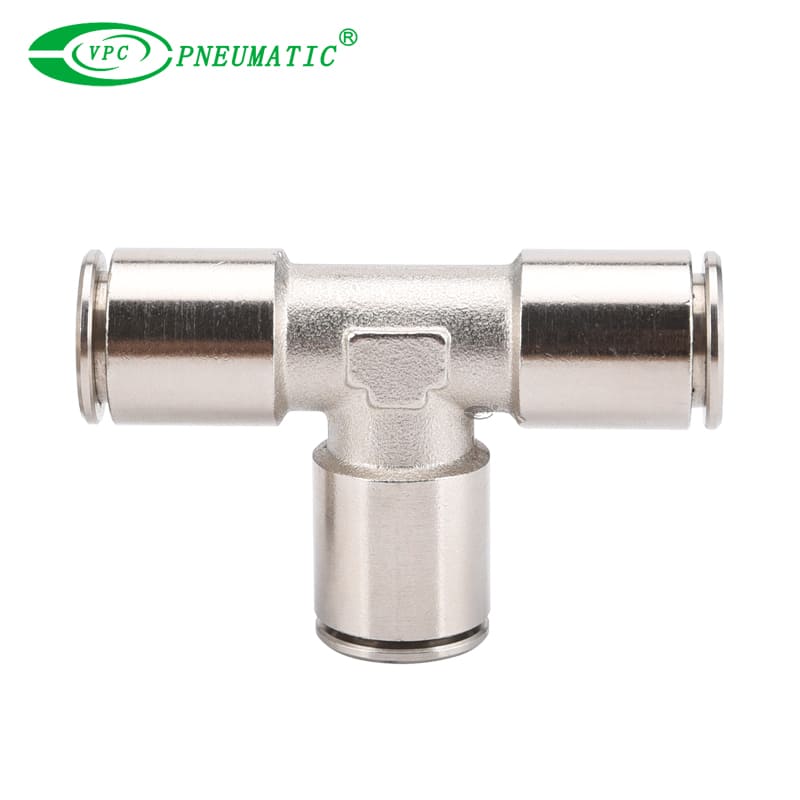

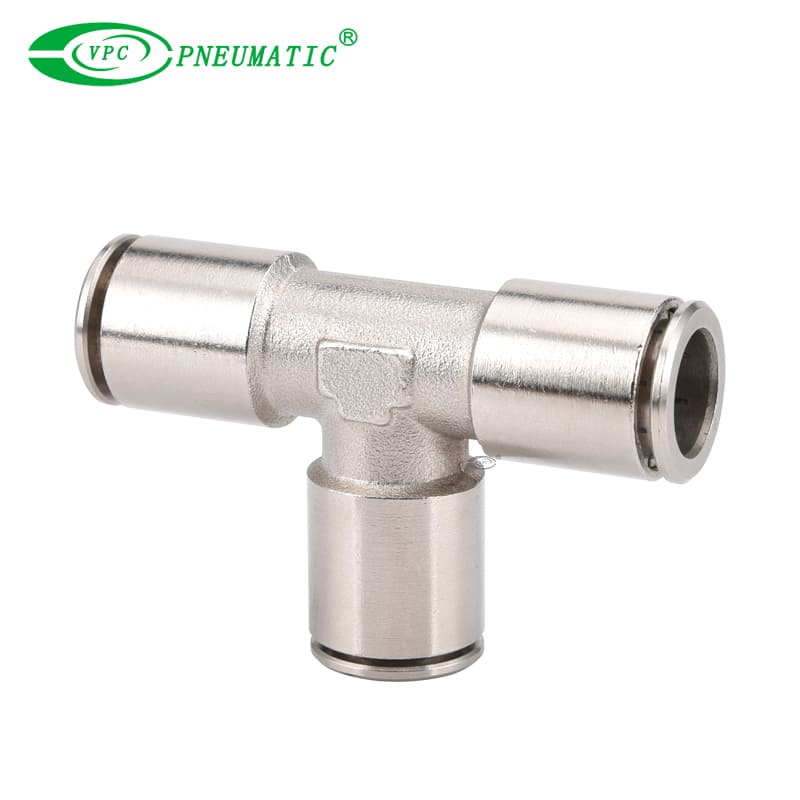

Descripción del Producto
1. Los componentes principales y auxiliares de los accesorios de tubos neumáticos están hechos de latón.
2. Estos accesorios ofrecen una excelente resistencia a la llama, resistencia al calor y protección contra salpicaduras.
3. Al conectar o desconectar el tubo, simplemente presione la manga de liberación para insertar o quitar el tubo fácilmente sin causar daños.
4. Para accesorios rectos, de tee y cruzados, una vez instalados, el cuerpo de ajuste se puede girar para ajustar convenientemente la dirección del tubo.
■ Tamaño del tubo
| Tubo (métrica) | Tubo (pulgada) | ||||||||||||
| Código | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| Tubo afuera | Ф4 | Ф6 | Ф8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | Ф1/14 | Ф5/16 | Ф3/8 | Ф1/2 |
■ Hilo
| Hilo (métrico) | ||||||||
| Código | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| Hilo | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| Hilo de 55 ° (R) | |||||
| Código | 01 | 02 | 03 | 04 | 06 |
| Hilo | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| Hilo (UNF) | Hilo estadounidense 60 ° | |||||
| Código | U10 | 01n | 02N | 03n | 04n | 06n |
| Hilo | 10-32UNF | Npt1/8 | Npt1/4 | Npt3/8 | Npt1/2 | Npt3/4 |
Especificaciones del producto
| Medio de trabajo | Aire, agua |
| Presión de trabajo | 0 a 1.0 MPa |
| Aspiradora | -100 kPa |
| Temperatura de trabajo | 0 a 60 ℃ |
| Tubo aplicable | Nylon, PU, PE y otras mangueras |

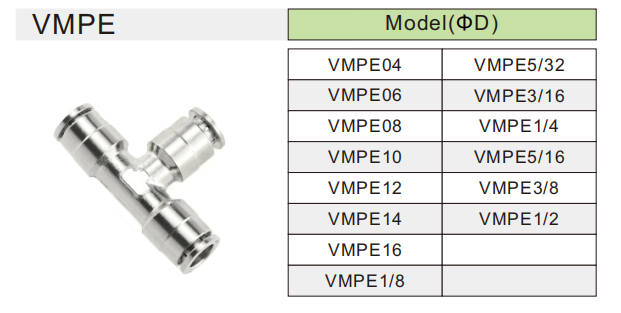

| Modelo (φD-T) | |
| Tubo (métrico) -Tread (G) | |
| VMPE04-M5 | VMPE10-01 |
| VMPE04-01 | VMPE10-02 |
| VMPE04-02 | VMPE10-03 |
| VMPE06-M5 | VMPE10-04 |
| VMPE06-01 | VMPE12-02 |
| VMPE06-02 | VMPE12-03 |
| VMPE08-01 | VMPE12-04 |
| VMPE08-02 | VMPE16-03 |
| VMPE08-03 | VMPE16-04 |
| VMPE08-04 | - |
