Válvula solenoide de alta frecuencia serie AVJ, 1 entrada y 5 salidas, 5 ms 100 Hz

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Principio de funcionamiento de la válvula solenoide de alta frecuencia de la serie AVJ: cuando se energiza, la bobina del solenoide genera fuerza electromagnética, de modo que el núcleo de hierro estático se une al magnetismo, a través de la fuerza magnética del núcleo de hierro estático atrae el núcleo de hierro en movimiento, de modo que el solenoide la válvula se abre.Cuando se corta la energía, la fuerza electromagnética desaparece y el resorte empuja el núcleo de hierro en movimiento hacia atrás para cerrar la válvula solenoide.
  • AVJ3220-DI-01-X208

  • VPC

  • 8412310090

Cuerpo material:
Tiempo de respuesta:
máx.Frecuencia de trabajo:
Clase de protección:
Garantía de calidad:
Voltaje estándar:
Estado de Disponibilidad:

Descripción del Producto

Características del producto

1. En el vacío, la presión negativa y la presión cero pueden funcionar normalmente.

2. La frecuencia máxima de trabajo puede alcanzar los 100 Hz, el tiempo de respuesta es inferior a 5 ms y puede cumplir con el entorno de alta frecuencia de trabajo.

3. Orificio de 8 mm, tamaño de junta G3/8, orificio más grande y mayor flujo que las válvulas de bala tradicionales.

4. Puede reemplazar las válvulas de bala para aplicaciones en máquinas de tejer de chorro de aire, máquinas clasificadoras ópticas, máquinas de cribado, máquinas clasificadoras, máquinas de corte redondo e industrias de chips semiconductores.

Símbolo

símbolo de la válvula solenoidefabricantes de valvulas industriales


Especificaciones del producto

ModeloAVJ3220-DI-03-X130AVJ3220-DI-03-X203AVJ3220-DI-03-X208
Medio de trabajoaire limpio (filtración de 40㎛)
Tipo de actuaciónAcción directa
Tipo de controlCierre normal
Presión laboral0~0.6MPa0~0.7MPa0~0.6MPa
Máx.Presión laboral0,8 MPa
Temperatura de trabajo-5 a 70 ℃
Tiempo de respuesta≤5 ms≤4,5 ms≤5 ms
Máx.Frecuencia de trabajo100Hz
Orificio8mm7,5 mm8mm
Tamaño de la articulaciónG3/8G1/8G1/4, G1/8
LubricaciónNo
Resistente al calor  CalificaciónH
Clase protectoraIP65
voltaje estándarCC 24 V  CC48V
Rango de voltaje±10%
Cuerpo de la válvulaAluminio
Material del selloTPU

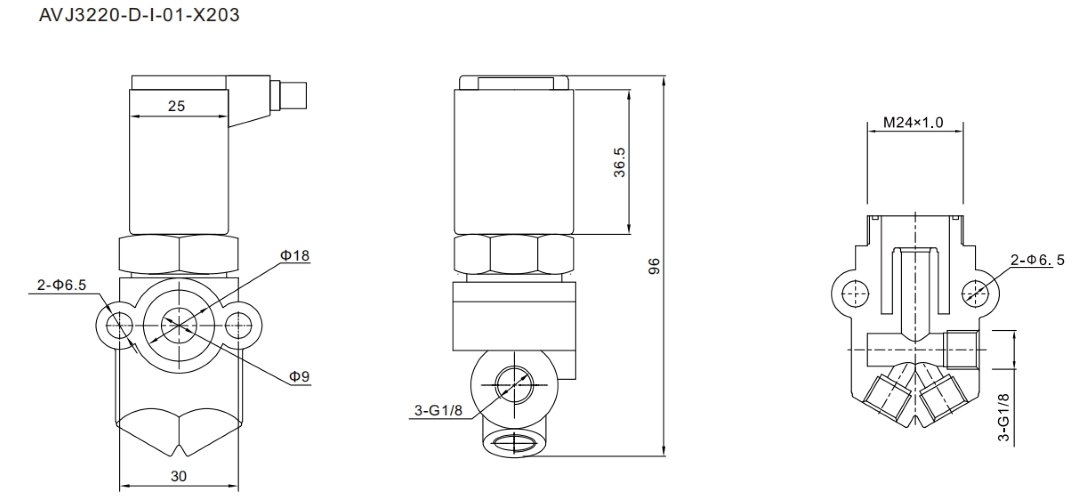

Dimensiones principales

válvula de chorro de aireválvula solenoide de 24vElectroválvula neumática de 5 vías.

Preguntas frecuentes sobre productos

P1.¿Qué es una válvula solenoide de acción directa?

Acción directa Válvulas solenoides Utilice el movimiento de la armadura como medio directo de la función de apertura/cierre de la válvula solenoide.Con una válvula solenoide de acción directa, el émbolo del solenoide abre o cierra directamente el orificio y el disco de sellado se fija al émbolo.


P2.¿Cuál es la diferencia entre la válvula solenoide de acción directa y la operada por piloto?

La principal diferencia entre los solenoides piloto y de acción directa es que las válvulas solenoides de acción directa tienen una conexión directa con la armadura de apertura y cierre, mientras que las válvulas operadas por piloto emplean el fluido del proceso para ayudar a controlar el funcionamiento de la válvula.


P3.¿Cuál es la diferencia entre válvula de control y solenoide?

Las válvulas de control generalmente se instalan sobre válvulas eléctricas mediante una regulación de circuito cerrado para obtener una mayor estabilidad.Las válvulas solenoides funcionan electromagnéticamente para superar la presión del resorte e impulsar la acción del carrete de la bobina giratoria.


P4.  ¿Los solenoides son NO o NC?

La válvula solenoide normalmente abierta significa que cuando la bobina se desenergiza, la válvula solenoide se abre;cuando la bobina se energiza, la válvula solenoide se cierra.Una válvula solenoide normalmente cerrada significa que cuando la bobina se desenergiza, la válvula solenoide está cerrada;cuando se energiza la bobina, se abre la válvula solenoide.


P5.¿Qué es una válvula solenoide normalmente cerrada?

Las válvulas de solenoide normalmente cerradas incluyen un émbolo que permanece en una posición cerrada cuando el sistema funciona sin problemas.Las válvulas de solenoide normalmente cerradas también incluyen una bobina que, cuando se enciende, hará que el émbolo se abra y permita que el líquido o gas pase a través de la válvula.
