| Tipo de actuación: | |
|---|---|
| Rangos de diámetro: | |
| Tipo de hilo: | |
| Soporte del extremo de la barra: | |
| Carrera estándar : | |
| máx.trazo manufacturable: | |
| Sello: | |

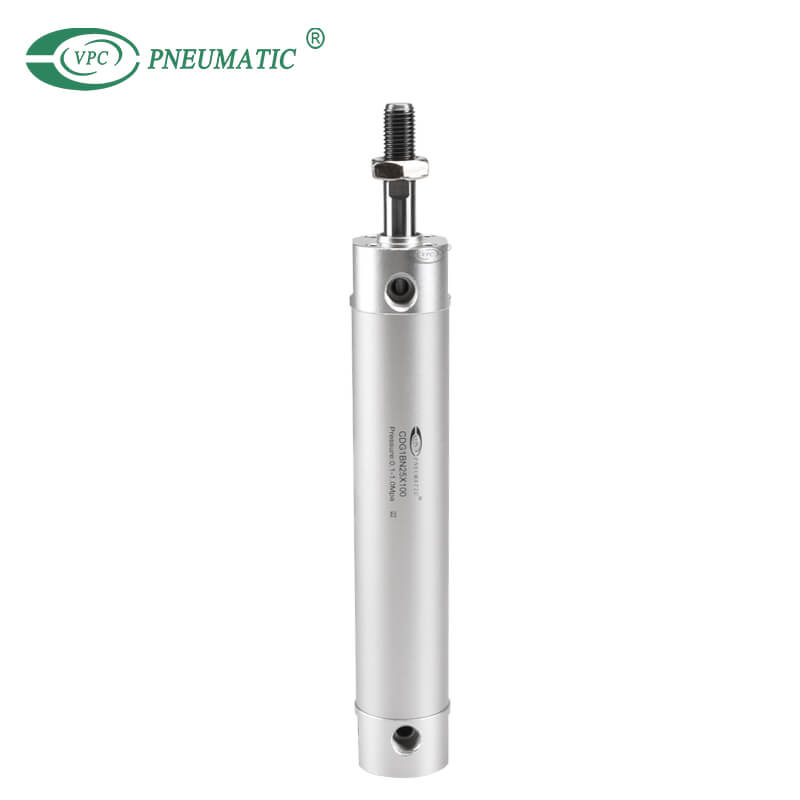

Descripción del Producto
1. Diseño de varilla única y doble efecto para un rendimiento de automatización confiable.
2. El tubo de aluminio extruido por impacto garantiza una superficie lisa y una carrera estable.
3. Tamaños de orificio: 20, 25, 32, 40, 50, 63, 80, 100 mm.
4. Extremo de varilla hembra suministrado de serie.
5. Compatible con detectores magnéticos, fácil ajuste fino de la posición del interruptor.
6. Múltiples opciones de soporte de montaje para una instalación flexible.
Especificaciones del producto
| Tamaño del orificio (mm) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Tipo de actuación | Doble efecto, varilla simple | |||||||||
| Medio de trabajo | Aire limpio (filtración de 40 um) | |||||||||
| Presión de prueba | 1,5 MPa | |||||||||
| Máx. presión de trabajo | 1.0Mpa | |||||||||
| Mín. presión de trabajo | 0,05 MPa | |||||||||
| Temperatura de trabajo | -10 ℃ a 150 ℃ (sin congelación) | |||||||||
| Rango de velocidad | 50 a 1000 mm/s | 50 a 700 mm/s | ||||||||
| Tolerancia al accidente cerebrovascular | Hasta 1000+1,4 mm, Hasta 1500+1,8 mm | |||||||||
| Almohadón | Parachoques de goma, Cojín de aire | |||||||||
| Montaje | Básico, Básico (sin rosca hembra de montaje de muñón), Pie axial, Brida de varilla, Brida de cabeza, Muñón de varilla, Muñón de cabeza, Horquilla | |||||||||
| Energía cinética permitida (J) | Parachoques de goma | Extremo de varilla macho | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| Extremo de varilla hembra | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| Colchón de aire | Extremo de varilla macho | R: 0,35 Alto: 0,42 | R: 0,56 Alto: 0,65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| Extremo de varilla hembra | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) no incluye la cantidad de cambio de parachoques.
*2) Los tamaños de cilindro ø80 y ø100 no tienen los tipos básico (con rosca hembra de montaje de muñón), muñón de vástago ni muñón de cabeza. Los cilindros con patas, bridas y horquillas con tamaños de Φ20 a Φ63 no tienen rosca hembra de montaje de muñón. Opere el cilindro dentro de la energía cinética permitida.
*3) R: Lado de la varilla, H: Lado de la cabeza.
Dimensiones principales
